Bedienungsanleitung für SOLO Rückenspritze

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitung und Ersatzteilliste für verschiedene SOLO Rückenspritzen (u.a. 425, 475, 435, 485). Vor der ersten Inbetriebnahme ist es essenziell, das Gerät mit frischem Wasser zu testen, um die Montage zu prüfen und sich mit der Bedienung vertraut zu machen. Wichtig: Vor jeder Wartung oder Einstellung muss der Druck im Gerät über das Absperrventil abgelassen werden.

Sicherheitshinweise

• Tragen Sie immer Schutzkleidung: Gummihandschuhe, Schutzbrille und geeignete Schutzkleidung.
• Verwenden Sie keine brennbaren Materialien, Dieselkraftstoff, Säuren oder ätzende Chemikalien.
• Sprühen Sie niemals in Richtung von Personen, Tieren oder Eigentum.
• Verwenden Sie keine Flüssigkeiten mit einer Temperatur über 43°C (110°F).
• Arbeiten Sie nur in gut belüfteten Bereichen.
• Nach der Arbeit mit Herbiziden muss das Gerät gründlich neutralisiert werden (z.B. mit Aktivkohle).

Montage und Vorbereitung

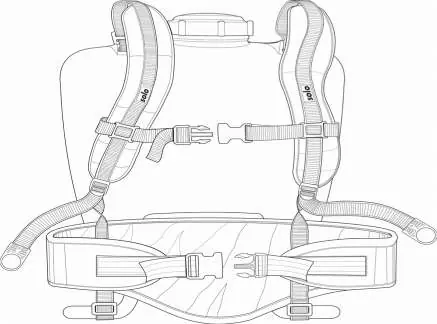

Die Montage umfasst das Anbringen der Düse, des Spritzrohrs, des Pumphebels und der Schultergurte. Stellen Sie sicher, dass alle Verbindungen fest sitzen. Bei Modellen mit Pumphebel muss dieser korrekt auf der Pumpenwelle ausgerichtet und verschraubt werden. Die Schultergurte werden oben mittels Schnalle oder Stift und unten am Metallrahmen befestigt.

Druckregelung (nur Deluxe-Modelle)

Einige Modelle verfügen über einen integrierten Druckregler. Dieser ist vor dem Befüllen des Tanks einzustellen. Der Regler befindet sich im Tank unter dem Filterkorb. Es gibt 4 Einstellungen:

• Stufe 1: 15 psi
• Stufe 2: 30 psi
• Stufe 3: 45 psi
• Stufe 4: 60 psi

Zum Einstellen den Knopf nach unten drücken und auf die gewünschte Nummer ausrichten.

Betrieb und Sprühen

Pumpen Sie den Hebel, um die Pumpe vorzubereiten und die Druckkammer zu füllen. Wenn Sie einen festen Widerstand spüren, ist die Kammer gefüllt. Halten Sie das Spritzrohr in einen sicheren Bereich und betätigen Sie das Ventil für ca. 10 Sekunden, um Luft aus dem Schlauch und dem Rohr zu entlüften, bis nur noch Flüssigkeit austritt.

Reinigung und Wartung

Nach jedem Gebrauch muss das Gerät gründlich gereinigt werden:

• Entleeren Sie den Tank vollständig.
• Pumpen Sie, bis alle Flüssigkeitsreste ausgestoßen sind.
• Spülen Sie den Tank mit sauberem Seifenwasser und pumpen Sie dieses durch das System.
• Schmieren Sie regelmäßig die Dichtungen (z.B. Viton-Manschette) und den Kolben mit geeignetem Fett (Solo Superior Grease oder Vaseline).
• Lagern Sie das Gerät vor Frost geschützt und lassen Sie das Absperrventil in der "offenen" Position, um ein Einfrieren zu verhindern.
