Bedienungsanleitung für Solo 454/456/458 Drucksprühgerät

Wichtige Informationen aus der Anleitung

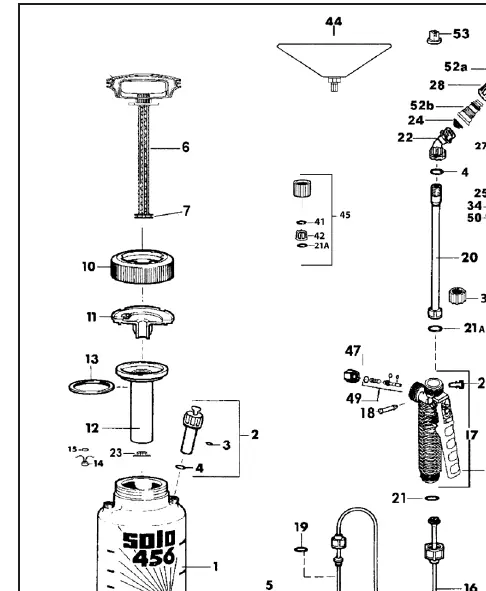

Dieses Dokument dient als Bedienungsanleitung und Teileliste für die Solo Drucksprühgeräte der Serien 454, 456 und 458. Es ist entscheidend, dass Benutzer vor der Verwendung die Sicherheitsvorkehrungen lesen, um Verletzungen oder Schäden an der Umwelt zu vermeiden. Das Gerät ist für einen maximalen Druck von 45 psi (3 bar) ausgelegt. Verwenden Sie niemals brennbare Materialien, Säuren, Aceton oder ätzende Chemikalien.

Sicherheitshinweise

• Tragen Sie immer Schutzkleidung, Gummihandschuhe und eine Schutzbrille.
• Überschreiten Sie niemals den maximalen Druck von 45 psi.
• Verwenden Sie keine Flüssigkeiten mit einer Temperatur über 45°C (120°F).
• Lassen Sie vor dem Entfernen von Teilen immer den Druck über das Überdruckventil ab.
• Sprühen Sie niemals in Richtung von Personen, Tieren oder Eigentum.
• Füllen Sie das Gerät nicht über die maximale Füllmarkierung hinaus.

Montage des Sprührohrs

1. Stellen Sie sicher, dass sich der O-Ring am gewindelosen Ende des Sprührohrs befindet.
2. Führen Sie das gewindelose Ende des Sprührohrs durch den O-Ring in das offene Ende des Absperrventils ein.
3. Ziehen Sie die Schraubkappe fest.

Bedienung des Drucksprühgeräts

Vor der Verwendung mit Chemikalien wird empfohlen, das Gerät mit frischem Wasser zu testen, um die korrekte Montage und Funktion sicherzustellen.

• Vorbereitung: Drehen Sie den Pumpengriff gegen den Uhrzeigersinn, um die Pumpe zu entfernen.
• Befüllung: Füllen Sie den Tank bis zur gewünschten Markierung (nicht überfüllen).
• Druckaufbau: Pumpen Sie bis maximal 45 psi (3 bar). Das Überdruckventil entlüftet automatisch bei Überschreitung.
• Sprühen: Betätigen Sie den Hebel am Absperrventil, um den Sprühvorgang zu starten oder zu stoppen.
• Druck ablassen: Ziehen Sie vor dem Entfernen der Pumpe immer am Schaft des Überdruckventils, um den Druck abzulassen.

Einstellung der verstellbaren Düse

Stellen Sie sicher, dass die Sicherungsmutter fest am Winkelstück sitzt, bevor Sie die Düse einstellen.

• Gerader Strahl: Drehen Sie die Düsenkappe nach außen.
• Hohlkegelstrahl: Drehen Sie die Düsenkappe nach innen in Richtung der Sicherungsmutter.
• Wartung: Wenn sich die Kappe schwer drehen lässt, entfernen Sie diese und schmieren Sie den O-Ring mit einem wasserunlöslichen Fett.

Reinigung und Wartung

• Reinigen Sie das Sprühgerät nach jedem Gebrauch gründlich.
• Spülen Sie das System mit Wasser oder geeigneten Lösungsmitteln, bis keine Chemikalienreste mehr vorhanden sind.
• Schmieren Sie regelmäßig den O-Ring des Überdruckventils und den O-Ring des Pumpenkolbens mit wasserunlöslichem Fett.
• Lagern Sie das Gerät an einem trockenen Ort, geschützt vor Frost, Hitze und direkter Sonneneinstrahlung.

Fehlerbehebung

Bei Problemen wie schwergängigem Pumpengriff oder Druckverlust prüfen Sie zuerst die Zylinderwand auf Verschmutzung und die O-Ringe auf Verschleiß. Detaillierte Lösungen für spezifische Leckagen an Düse, Schlauch oder Ventil finden Sie in der Tabelle im Abschnitt "Troubleshooting" der Anleitung.
