Bedienungsanleitung für Chapin 12-Volt Deluxe Sprayer

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Chapin 12-Volt Deluxe Sprayer (Modelle 97300E und 97500E). Sie enthält wichtige Sicherheitsvorkehrungen, Montageanweisungen und Wartungstipps. Lesen Sie diese Anweisungen vor der ersten Inbetriebnahme sorgfältig durch, um Verletzungen oder Schäden am Gerät zu vermeiden.

Sicherheitshinweise

• Explosionsgefahr: Lassen Sie das Sprühgerät nicht in der prallen Sonne stehen. Hitze kann zu Druckaufbau führen.
• Chemikalien: Sprühen Sie niemals brennbare, ätzende, säurehaltige, chlorhaltige oder erdölbasierte Lösungen.
• Schutzkleidung: Tragen Sie beim Sprühen immer eine Schutzbrille, Handschuhe, langärmelige Kleidung, lange Hosen und festes Schuhwerk.
• Wartung: Stellen Sie sicher, dass der Kabelbaum nicht eingeklemmt oder beschädigt wird, um Überhitzung oder Feuer zu vermeiden.

Montage

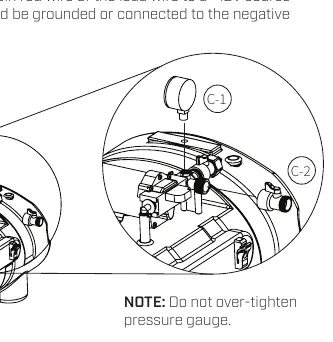

Manometer und Ventil: Installieren Sie das Manometer (C-1) und das Kugelventil (C-2) am Ausgangsverteiler. Achten Sie darauf, das Manometer nicht zu fest anzuziehen.

Elektrischer Anschluss: Verbinden Sie das rote Kabel des Kabelbaums mit einer +12V-Quelle (z. B. am Gartentraktor). Das schwarze Kabel muss geerdet oder mit dem negativen Batteriepol verbunden werden.

Sprührohr: Befestigen Sie den Schlauch des Sprührohrs (C-7) mit der mitgelieferten Schlauchklemme (C-3) am Verteiler.

Betrieb

Das Pumpensystem saugt die Lösung aus dem Tank durch ein Sieb an und befördert sie unter Druck zum Sprührohr. Die Pumpe verfügt über einen Druckschalter, der die Pumpe bei Erreichen von 60 PSI automatisch abschaltet. Nutzen Sie das Bypass-Ventil, um den Systemdruck anzupassen, indem Sie Flüssigkeit zurück in den Tank leiten.

Wartung und Reinigung

• Nach dem Sprühen: Spülen Sie das System mit klarem Wasser durch. Füllen Sie den Tank zur Hälfte mit Wasser und einem chemischen Neutralisierungsmittel und spülen Sie das gesamte System erneut.
• Winterlagerung: Entleeren Sie das Gerät vollständig. Um Frostschäden zu vermeiden, pumpen Sie eine Lösung aus Frostschutzmittel für Wohnmobile (RV) durch das gesamte Leitungssystem.
• Sieb reinigen: Überprüfen Sie regelmäßig das Ansaugsieb im Tank und spülen Sie es mit Wasser, um Ablagerungen zu entfernen.

Fehlerbehebung

Bei Problemen wie "Pumpe startet nicht" prüfen Sie die Spannung (12-13V), die Sicherung und die elektrischen Verbindungen. Wenn die Pumpe läuft, aber keinen Druck aufbaut, prüfen Sie das Ansaugsieb auf Verstopfungen oder entlüften Sie das System.
