Holman Retractable Hose Reel 1110H / 1120H / 1130H Schlauchaufroller

Wichtige Informationen aus der Anleitung

Diese Anleitung unterstützt Sie bei der Installation und Nutzung Ihres Holman Retractable Hose Reel (Modelle 1110H, 1120H, 1130H). Der Schlauchaufroller ist für einen Betriebsdruck von bis zu 1000 kPa ausgelegt und verwendet einen 12 mm verstärkten Schlauch. Wichtig: Lassen Sie den Wasserhahn nach Gebrauch nicht offen. Schließen Sie den Hahn und lassen Sie den überschüssigen Druck ab, bevor Sie den Schlauch wieder einziehen.

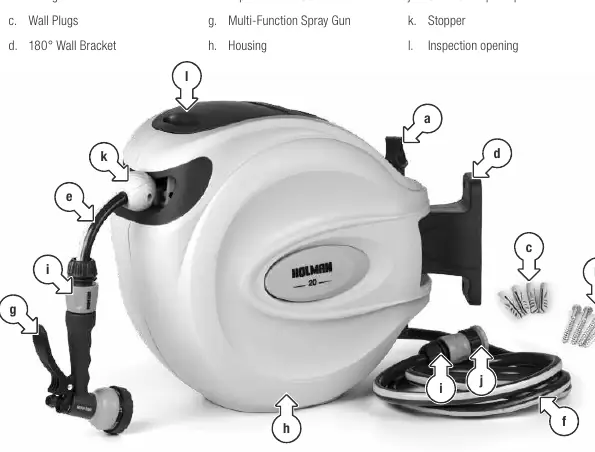

Produktübersicht

Der Lieferumfang umfasst:

• Schlauchaufroller-Gehäuse mit 12 mm Schlauch
• 180°-Wandhalterung
• Montagerohr und Sicherungsstift
• Sechskant-Schlossschrauben und Dübel
• Multifunktions-Sprühpistole
• Anschluss-Schlauch (Tap-to-Reel)

Installation

Die Installation sollte in der Nähe der Wasserquelle erfolgen. Beachten Sie die maximale Reichweite des Anschluss-Schlauchs (1 m für 1110H, 2 m für 1120H/1130H).

1. Prüfen Sie vor der Montage, ob der Anschluss-Schlauch den Wasserhahn erreicht.
2. Halten Sie die Wandhalterung an die Wand oder den Holzpfosten und markieren Sie die Bohrlöcher.
3. Wählen Sie den passenden Bohrer basierend auf dem Modell:
   • 1110H (10m): Mauerwerk 7,5 mm, Holz 5,0 mm
   • 1120H/1130H (20m/30m): Mauerwerk 11,5 mm, Holz 7,0 mm
4. Bohren Sie die Löcher und setzen Sie bei Mauerwerk die Dübel ein.

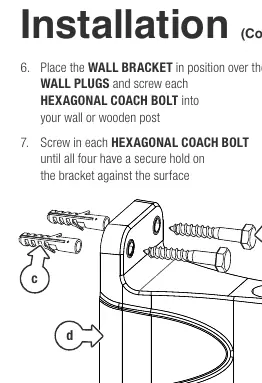

5. Schrauben Sie die Wandhalterung mit den Sechskant-Schlossschrauben fest.
6. Entfernen Sie den Sicherungsstift am Montagerohr, schieben Sie das Rohr durch die Halterung und das Gehäuse und sichern Sie es wieder mit dem Stift.
7. Schließen Sie den Anschluss-Schlauch an den Wasserhahn an.

Bedienung und Wartung

Einziehen des Schlauchs: Um den Schlauch einzuziehen, drehen Sie den Wasserhahn zu und betätigen Sie den Hebel an der Sprühpistole, um den Druck abzulassen. Dies erleichtert den Einzug und schont das Gerät. Führen Sie den Schlauch beim Einziehen immer mit der Hand zurück in das Gehäuse.

Sicherheitshinweise:

• Ziehen Sie den Schlauch nicht über die Markierung (1 Meter vor dem Ende) hinaus.
• Versuchen Sie nicht, das Gehäuse des Schlauchaufrollers zu öffnen oder zu zerlegen.
• Lassen Sie den Schlauch nicht unter Druck stehen, wenn er nicht in Gebrauch ist.

Fehlerbehebung

Wenn der Schlauch nicht einzieht: Wenn der Einzugsmechanismus blockiert ist, obwohl der Schlauch vollständig ausgezogen ist, greifen Sie den Schlauch nahe der Führungsöffnung und ziehen Sie vorsichtig daran. Dies löst die Blockade des Einzugsrads, sodass der Schlauch wieder automatisch aufgewickelt werden kann.
