Bedienungsanleitung für die kabellose Türklingel Solight 1L67 Serie
Erfahren Sie, wie Sie Ihre Solight 1L67 kabellose Türklingel installieren, koppeln und Fehler beheben. Vollständige Anleitung zur Einrichtung und Wartung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Um einen neuen Sender mit dem Empfänger zu koppeln, stecken Sie den Empfänger ein, halten Sie die Melodie-Taste 3-4 Sekunden gedrückt, bis die LED blinkt, und drücken Sie dann den Sender. S. 1, 4
Wichtigste Schritte
- Kopplung eines neuen Senders S. 1, 4
- Reset der Verbindung S. 1, 4
Erste Inbetriebnahme
- Testen Sie die Funktion vor der endgültigen Montage, indem Sie den Empfänger einstecken und den Sender an der gewünschten Stelle drücken. S. 1, 4
Probleme und Lösungen
Empfänger klingelt nicht
Prüfen Sie die Entfernung und mögliche Signalstörungen durch Metall oder Wände.
S. 2, 5Wartung und Reset
- Zum Zurücksetzen den Empfänger ausstecken, Melodie-Taste gedrückt halten, einstecken und warten bis die LED blinkt. S. 1, 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Frequenz | 433-433,92 MHz | Betriebsfrequenz | S. 1, 4 |
| Reichweite | 200m | Maximale Reichweite im offenen Bereich | S. 1, 4 |
Wo es im PDF steht
- Technische Daten und Installation S. 1, 4
- Kopplung und Fehlerbehebung S. 2, 3, 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die kabellose Türklingel der Solight 1L67 Serie. Das System arbeitet auf einer Frequenz von 433-433,92 MHz mit einer maximalen Reichweite von 200 Metern im offenen Bereich. Bitte lesen Sie die Anweisungen sorgfältig durch, um eine sichere und ordnungsgemäße Nutzung zu gewährleisten.
Beschreibung und technische Daten
Die Türklingel besteht aus einem Empfänger (für die Steckdose) und einem Sender (batteriebetrieben). Der Sender ist wasserdicht und kann im Außenbereich montiert werden, sollte jedoch vor direkter Nässe und übermäßiger Hitze geschützt werden.
Installation des Senders

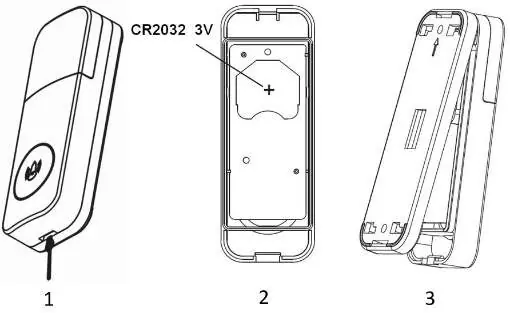

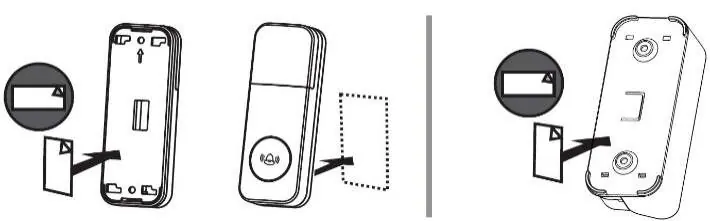

Der Sender wird mit einer 3V CR2032 Batterie betrieben. Zum Einlegen der Batterie drücken Sie mit einem flachen Schraubendreher auf die Verriegelung, um das Gehäuse zu öffnen. Achten Sie beim Einlegen der Batterie auf die korrekte Polarität. Der Sender kann mit dem beiliegenden doppelseitigen Klebeband oder mit Schrauben und Dübeln an der Wand befestigt werden.
Pairing und Kopplung (Learning Code)
Die "Learning Code"-Funktion ermöglicht es, mehrere Sender und Empfänger miteinander zu koppeln. Ein Empfänger kann mit bis zu 15 Sendern gekoppelt werden, und ein Sender kann mit bis zu 8 Empfängern verbunden werden.
So koppeln Sie einen neuen Sender mit einem Empfänger:
- Stecken Sie den Empfänger in die Steckdose.

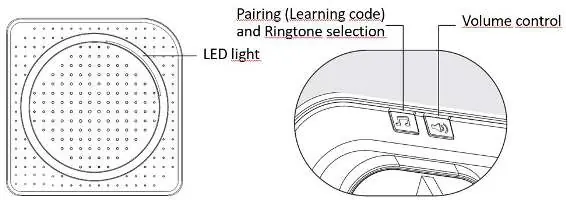

- Halten Sie die Melodie-Taste am Empfänger für 3-4 Sekunden gedrückt, bis die LED schnell blinkt.
- Lassen Sie die Taste los.
- Bringen Sie den Sender in die Nähe des Empfängers und drücken Sie die Taste am Sender einmal. Die gewählte Melodie wird abgespielt, was die erfolgreiche Kopplung bestätigt.
Reset und Entkopplung
Wenn Sie die Verbindung zurücksetzen müssen (z. B. um Sender zu entkoppeln):
- Ziehen Sie den Empfänger aus der Steckdose.
- Halten Sie die Melodie-Taste gedrückt und stecken Sie den Empfänger gleichzeitig wieder in die Steckdose.
- Halten Sie die Taste gedrückt, bis die LED schnell blinkt, dann lassen Sie die Taste los. Der Speicher ist nun gelöscht.
Fehlerbehebung
Wenn der Empfänger nach dem Drücken des Senders nicht klingelt, prüfen Sie bitte:
- Ob die Entfernung zwischen Sender und Empfänger zu groß ist.
- Ob starke Signalstörquellen (Funknetzwerke, große Metallgegenstände, Stahlbetonwände) zwischen den Geräten vorhanden sind.
Praktische Hilfe
Typische Probleme
Der Empfänger klingelt nicht nach dem Drücken des Senders.
Überprüfen Sie die Entfernung zwischen Sender und Empfänger und stellen Sie sicher, dass keine starken Signalstörquellen wie Metallgegenstände oder Stahlbetonwände die Verbindung blockieren.
Verbindungsprobleme oder zu viele Sender gekoppelt.
Führen Sie einen Reset durch, indem Sie den Empfänger ausstecken, die Melodie-Taste gedrückt halten und ihn wieder einstecken, bis die LED blinkt.
Vor der Verwendung
- Testen Sie die Funktion der Türklingel an der gewünschten Stelle, bevor Sie den Sender fest montieren.
- Stellen Sie sicher, dass der Empfänger in einer AC 230V Steckdose eingesteckt ist.
- Prüfen Sie, ob die CR2032 Batterie im Sender korrekt eingelegt ist (Polarität beachten).
- Vermeiden Sie die Montage des Senders an Orten mit extremer Hitze oder direkter Wasserbelastung, falls möglich.
Abbildungen und Diagramme
- Die Anleitung enthält Diagramme zur Montage des Senders (Öffnen des Gehäuses, Batteriewechsel).
- Es gibt schematische Darstellungen der Kopplungsmöglichkeiten (1 Empfänger zu vielen Sendern, 1 Sender zu vielen Empfängern).
Modellkompatibilität
- Maximal 15 Sender können mit einem Empfänger gekoppelt werden.
- Maximal 8 Empfänger können mit einem Sender gekoppelt werden.
