Bedienungsanleitung für Solight 1L73 Funkklingel

Detaillierte Bedienungsanleitung für die Solight 1L73 Funkklingel. Erfahren Sie alles über die Installation, das Koppeln von Sendern und Empfängern, den Batteriewechsel und die Fehlerbehebung bei Signalstörungen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Um den Sender mit dem Empfänger zu koppeln, halten Sie die Kopplungstaste am Empfänger ca. 5 Sekunden gedrückt, bis die Anzeige leuchtet. Drücken Sie dann innerhalb von 25 Sekunden die Taste am Sender. S. 2

Wichtigste Schritte

Kopplung durchführen S. 2
Batteriewechsel Sender S. 2

Erste Inbetriebnahme

Batterien einlegen oder USB-Strom anschließen, dann Kopplungsvorgang starten. S. 1, 2

Probleme und Lösungen

Empfänger klingelt nicht

Abstand verringern, Signalstörungen durch Metall oder Funknetzwerke ausschließen.

S. 2

Wartung und Reset

Kopplung löschen: Kopplungstaste gedrückt halten, bis blaue Anzeige leuchtet, Batterien entfernen, 10 Sek. warten, Batterien wieder einlegen. S. 2

Technische Daten

Parameter	Wert	Hinweis	Seiten
Reichweite	200m	Im freien Feld	S. 1
Frequenz	433.92 MHz	Funkfrequenz	S. 1

Wo es im PDF steht

Produktübersicht und Spezifikationen S. 1
Kopplung und Wartung S. 2

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

Seite 1

Seite 2

Wichtige Informationen aus der Anleitung

Das Solight 1L73 Set besteht aus einem Klingeltaster (Sender) und einem Empfänger. Der Empfänger kann entweder mit Batterien (3x AAA) oder über einen USB-C-Anschluss (5V) betrieben werden. Der Sender ist wasserdicht (IP56) und für den Außenbereich geeignet. Die Reichweite beträgt bis zu 200 Meter im freien Feld. Das System nutzt eine Lerncode-Funktion zur Kopplung, um Störungen durch benachbarte Klingeln zu vermeiden.

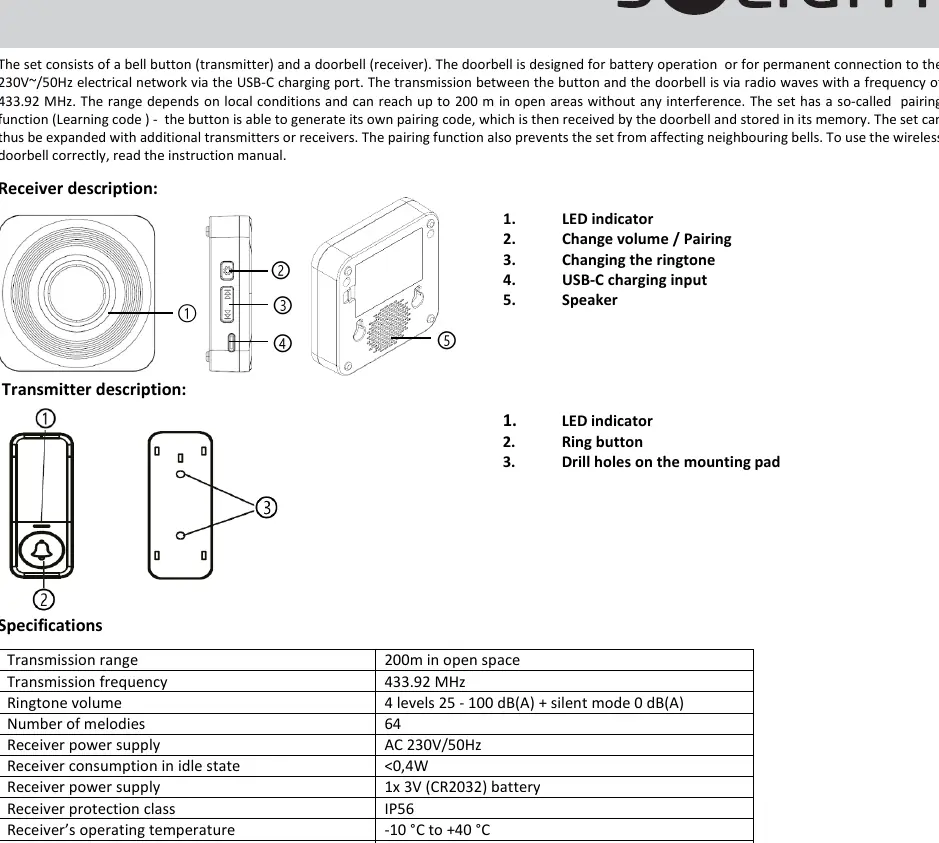

Produktbeschreibung

Der Empfänger verfügt über eine LED-Anzeige, Tasten zur Lautstärkeregelung/Kopplung, eine Taste für die Klingeltonauswahl, einen USB-C-Ladeeingang und einen Lautsprecher. Der Sender ist mit einer LED-Anzeige, der Klingeltaste und Befestigungslöchern ausgestattet.

Installation und Inbetriebnahme

Empfänger: Für den Batteriebetrieb legen Sie 3x AAA-Alkalibatterien unter Beachtung der Polarität ein. Für den USB-Betrieb verbinden Sie ein USB-Netzteil mit dem USB-C-Eingang. Achtung: Wenn Batterien eingelegt sind, entfernen Sie diese vor dem USB-Betrieb, da der USB-Anschluss nicht zum Aufladen von Batterien dient.

Sender: Stellen Sie vor der Montage sicher, dass die Funkverbindung am gewünschten Ort funktioniert. Montieren Sie die Montageplatte mit doppelseitigem Klebeband oder Schrauben. Platzieren Sie den Sender nicht direkt auf Metallobjekten oder metallhaltigen Materialien, da dies die Funktion beeinträchtigen kann.

Kopplung (Pairing)

Legen Sie Batterien in den Empfänger ein oder schließen Sie ihn an den USB-Strom an.
Halten Sie die Kopplungstaste am Empfänger für ca. 5 Sekunden gedrückt.
Lassen Sie die Taste los, sobald die Anzeige leuchtet.
Drücken Sie innerhalb von 25 Sekunden die Taste am Sender. Wenn die Klingel ertönt, ist der Sender gekoppelt.

Es können maximal 8 Sender mit einem Empfänger gekoppelt werden. Ein Sender kann mit bis zu 20 Empfängern gekoppelt werden.

Löschen der Kopplung

Halten Sie die Kopplungstaste am Empfänger gedrückt, bis die blaue Anzeige leuchtet.
Entfernen Sie die Batterien.
Legen Sie die Batterien nach 10 Sekunden wieder ein.
Die Klingel ertönt und die Kopplung ist gelöscht.

Bedienung und Einstellungen

Verwenden Sie die Tasten am Empfänger, um den Klingelton auszuwählen. Die Lautstärke kann in 4 Stufen (25–100 dB) oder im lautlosen Modus (nur Blinken) eingestellt werden.

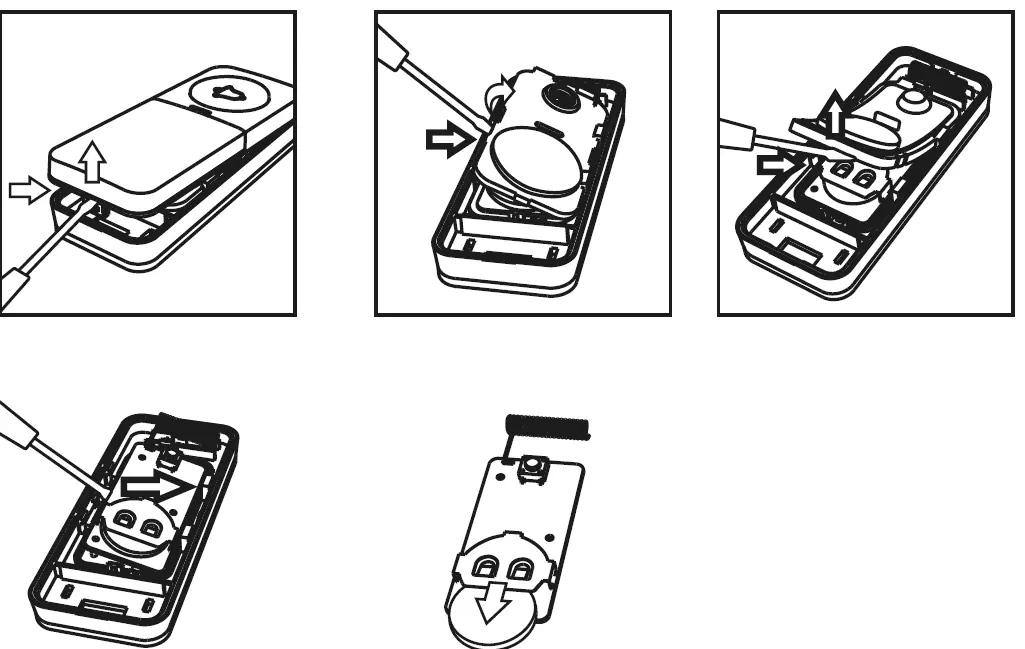

Batteriewechsel (Sender)

Öffnen Sie das Gehäuse des Senders mit einem Schlitzschraubendreher.
Drücken Sie vorsichtig zwischen die seitlichen Halterungen und heben Sie den Deckel ab.
Entfernen Sie die Dichtung.
Kippen Sie die Batterieplatte und schieben Sie sie heraus.
Legen Sie eine neue CR2032-Batterie ein (Polarität beachten).
Schließen Sie das Gehäuse in umgekehrter Reihenfolge.

Fehlerbehebung

Wenn der Empfänger nicht klingelt, prüfen Sie folgende Punkte:

Ist der Abstand zwischen Sender und Empfänger zu groß?
Gibt es starke Signalstörquellen zwischen den Geräten (Funknetzwerke, große Metallobjekte, Stahlbetonwände)?

Praktische Hilfe

Typische Probleme

Empfänger klingelt nicht

Prüfen Sie den Abstand zum Sender und stellen Sie sicher, dass keine starken Signalstörungen (Metallobjekte, Funknetzwerke) vorliegen.

Batterien im Empfänger werden nicht geladen

Der USB-C-Anschluss dient nicht zum Aufladen von Batterien. Entfernen Sie Batterien vor dem USB-Betrieb.

Vor der Verwendung

Prüfen Sie die Funkverbindung am Montageort vor der festen Installation.
Legen Sie 3x AAA-Batterien in den Empfänger ein oder schließen Sie ihn an USB-Strom an.
Koppeln Sie den Sender mit dem Empfänger gemäß der Anleitung.
Vermeiden Sie die Montage des Senders auf Metalloberflächen.

Technische Daten in der Praxis

Schutzklasse IP56: Der Sender ist staubgeschützt und gegen starkes Strahlwasser geschützt (für den Außenbereich geeignet).

Abbildungen und Diagramme

Die Anleitung enthält ein Diagramm zum Batteriewechsel des Senders, das den Einsatz eines Schlitzschraubendrehers zum Öffnen des Gehäuses zeigt.
Es gibt eine Übersicht der Bedienelemente für Sender und Empfänger mit Nummerierung.

Modellkompatibilität

Maximal 8 Sender pro Empfänger.
Maximal 20 Empfänger pro Sender.
Empfänger ist nur für den Innenbereich bestimmt.
