Bedienungsanleitung für SmallRig 1138B Crab-Shaped Super Clamp Kit
Erfahren Sie, wie Sie das SmallRig 1138B Crab-Shaped Super Clamp Kit mit Ballhead Magic Arm sicher montieren und verwenden. Diese Anleitung enthält Details zu den Funktionen, Sicherheitshinweisen, technischen Daten und...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das SmallRig 1138B Crab-Shaped Super Clamp Kit ist ein vielseitiges Befestigungssystem, das aus einem Magic Arm mit Kugelgelenk und einer Klemme besteht. Es ist für die Montage von Zubehör wie Action-Kameras, Monitoren, LED-Leuchten oder Mikrofonen konzipiert. Wichtig: Die maximale Tragfähigkeit beträgt 1,5 kg. Überschreiten Sie dieses Gewicht nicht, um strukturelle Schäden oder ein Herunterfallen der Ausrüstung zu vermeiden.
Produktübersicht

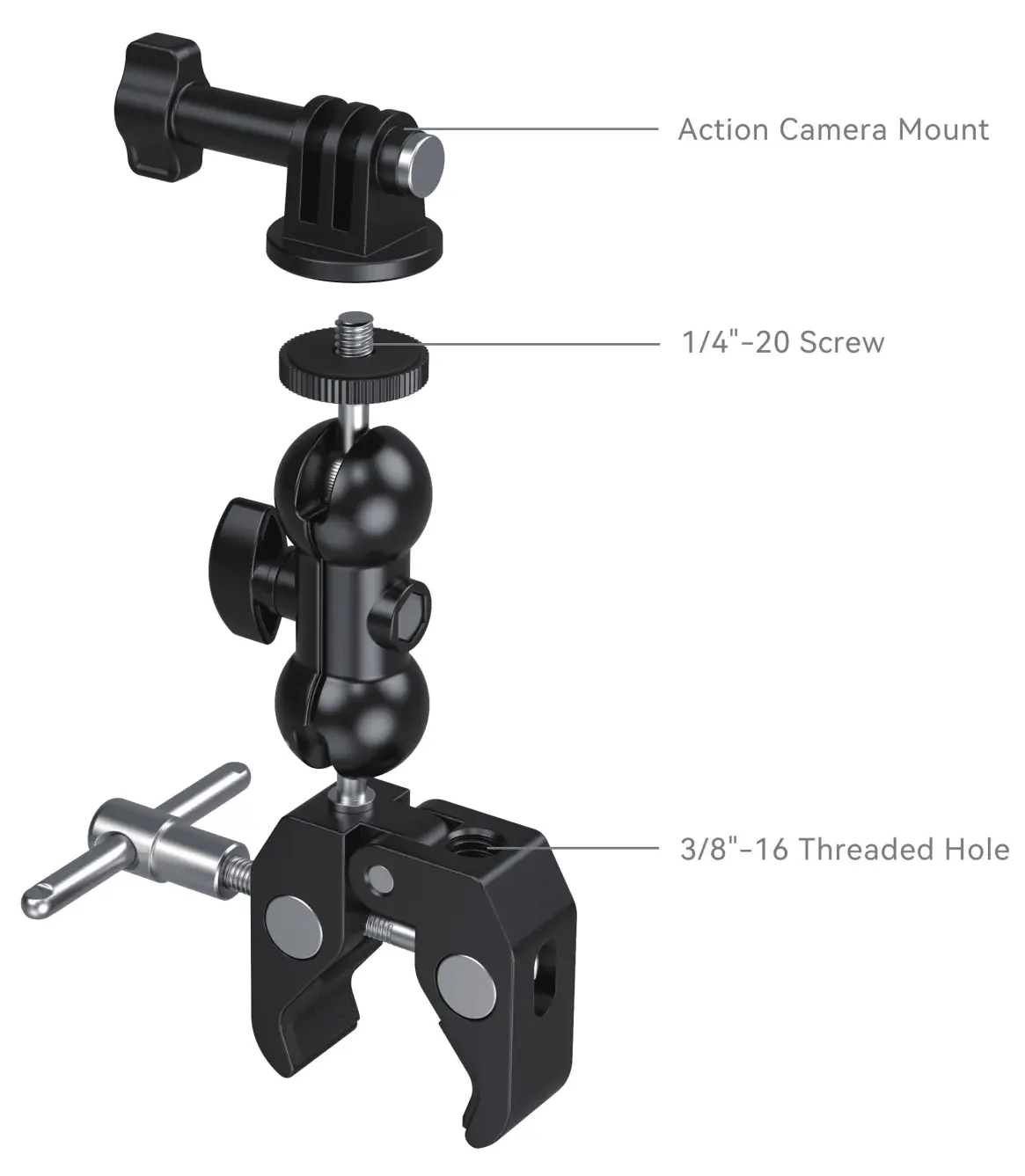

Das Set umfasst eine Klemme, einen Magic Arm und eine Action-Kamera-Halterung. Die Klemme ist mit einer Anti-Twist-Struktur ausgestattet, die den Magic Arm sicher fixiert. Die Klemme selbst kann an Objekten mit einem Durchmesser oder einer Dicke von bis zu 54 mm befestigt werden, wie z. B. Rohren, Tischkanten oder Stativbeinen.
Montage und Anwendung
Der Magic Arm verfügt über eine 1/4-20 Schraube zur Befestigung von Zubehör. Die Klemme bietet eine 3/8-16 Gewindebohrung. Die Anti-Rutsch-Gewinde am Kugelkopf sorgen für einen festen Halt. Die Klemme ist mit Schutzpolstern ausgestattet, um die Oberfläche des befestigten Objekts zu schonen und die Stabilität zu erhöhen.
Sicherheitshinweise
- Umgebung: Nicht unter Wasser verwenden. Vermeiden Sie extreme Temperaturen (Gefrierpunkt oder direkte Hitze), korrosive Umgebungen und übermäßige Staubentwicklung.
- Wartung: Metallteile bei Kontakt mit Flüssigkeiten sofort trocknen, um Korrosion zu verhindern. Oberflächen mit einem trockenen, weichen Tuch reinigen. Keine Chemikalien wie Alkohol oder Lösungsmittel verwenden.
- Integrität: Das Produkt nicht modifizieren (z. B. Bohren oder Schneiden), da dies die strukturelle Integrität beeinträchtigt.
- Defekte: Bei Verformungen, ungewöhnlichen Geräuschen oder losen Komponenten die Nutzung sofort einstellen und den Support kontaktieren.

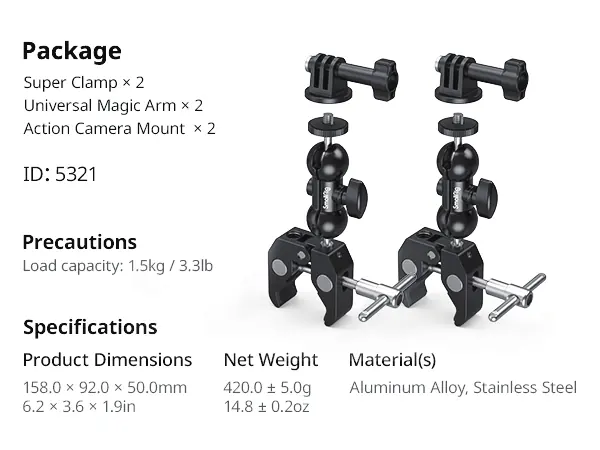

Technische Daten

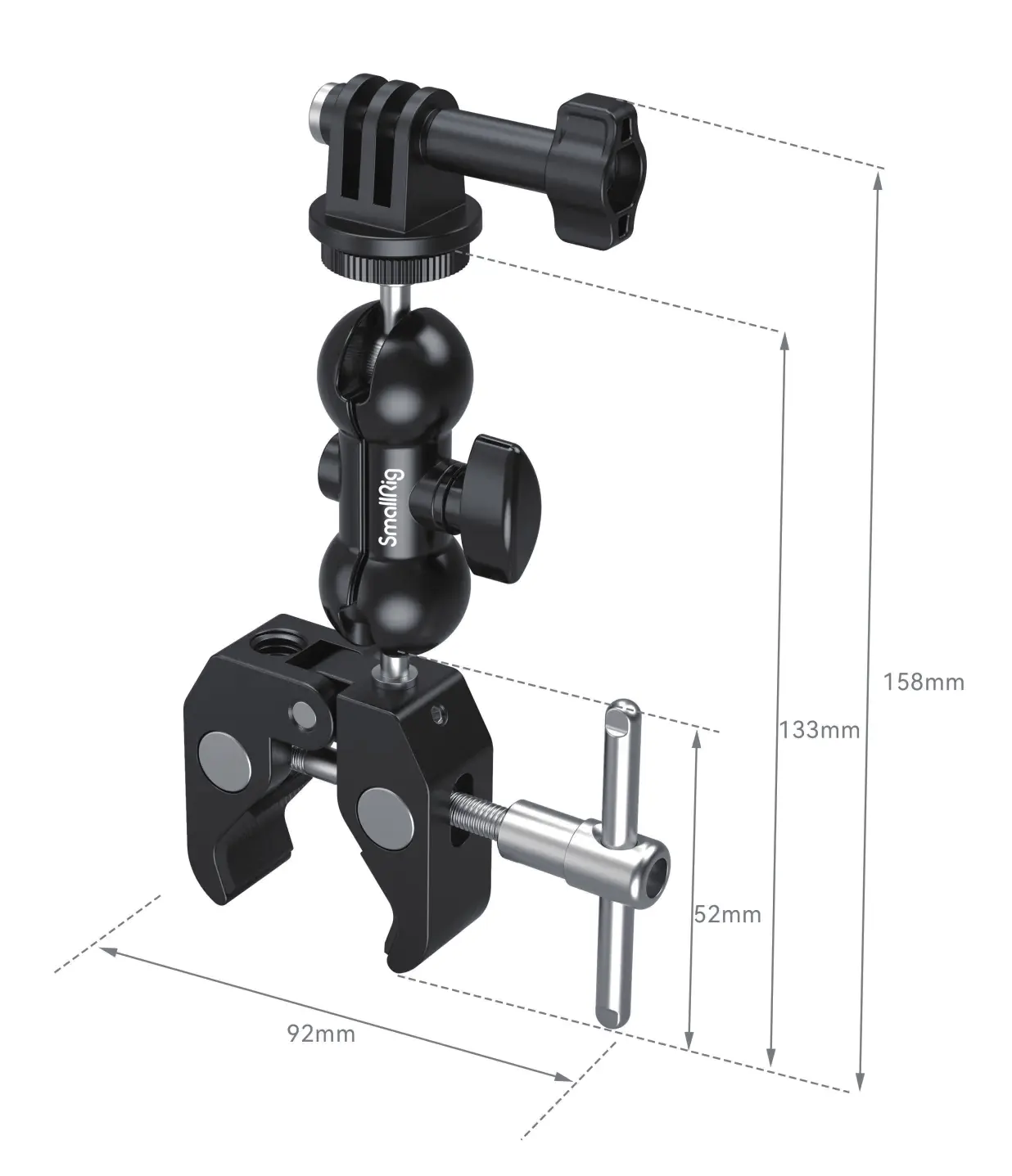

Das Kit besteht aus einer Aluminiumlegierung und Edelstahl. Das Nettogewicht beträgt 420 g (± 5,0 g). Die Abmessungen betragen 158,0 x 92,0 x 50,0 mm.
Praktische Hilfe
Typische Probleme
Instabile Befestigung oder Verrutschen
Stellen Sie sicher, dass die Anti-Twist-Struktur korrekt eingerastet ist und die Klemme fest genug angezogen wurde.
Ausrüstung fällt herunter
Überprüfen Sie, ob die maximale Tragfähigkeit von 1,5 kg überschritten wurde.
Korrosion an Metallteilen
Trocknen Sie das Produkt sofort nach Kontakt mit Flüssigkeiten und lagern Sie es an einem trockenen, belüfteten Ort.
Vor der Verwendung
- Prüfen Sie, ob alle Teile (Klemme, Magic Arm, Action-Kamera-Halterung) vorhanden sind.
- Stellen Sie sicher, dass die Klemme für den Untergrund geeignet ist (max. 54 mm Öffnung).
- Überprüfen Sie das Gewicht Ihres Zubehörs (max. 1,5 kg).
- Stellen Sie sicher, dass alle Schraubverbindungen fest sitzen.
Technische Daten in der Praxis
- Tragfähigkeit
- Maximal 1,5 kg. Nicht überschreiten.
- Klemmbereich
- Bis zu 54 mm Öffnungsweite.
Abbildungen und Diagramme
- Die Klemme verfügt über eine 3/8-16 Gewindebohrung.
- Der Magic Arm besitzt eine 1/4-20 Schraube für Kameras und Zubehör.
Modellkompatibilität
- Kompatibel mit DJI Ronin, FREEFLY MOVI Pro und 30mm Rohren.
- Geeignet für GoPro Hero Cage 3084C & 3083C und Frame für Insta360 X3 4088B.
