Bedienungsanleitung für Rollei F:X Pro Filterhalter Mark III 100 mm
Erfahren Sie, wie Sie den Rollei F:X Pro Filterhalter Mark III 100 mm korrekt montieren, CPL-Filter einsetzen und optionale Ergänzungsschienen für mehr Filterkapazität nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Rollei F:X Pro Filterhalter Mark III 100 mm ist ein präzisionsgefertigtes System aus Luftfahrt-Aluminium. Er ist ausschließlich für die Verwendung mit Rechteckfiltern einer Breite von 100 mm und einer Dicke von 2 mm ausgelegt. Das System ermöglicht die gleichzeitige Nutzung von bis zu drei Rechteckfiltern und einem CPL-Rundfilter, sofern die optionalen Ergänzungsschienen verwendet werden.
Bestandteile des Filterhalters
Der Filterhalter besteht aus folgenden Hauptkomponenten:
- Frontseite: Einschübe für Rechteckfilter.
- Rückseite: Easy-Lock-Druckknopf zur Befestigung und Adapteranschluss für den Basisring.
- Zubehör: Basisring (Ø 82 mm) und diverse Adapterringe für verschiedene Objektivdurchmesser.

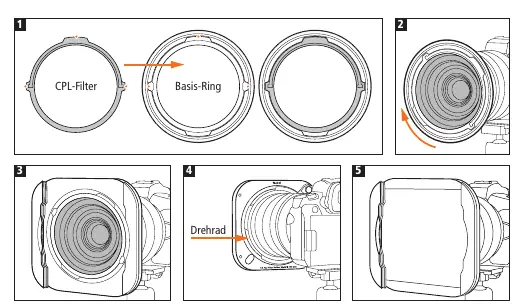

Installationsschritte mit CPL-Filter
- Setzen Sie den CPL-Filter in den Basisring des Filterhalters ein. Achten Sie auf die Aussparungen und die orangefarbenen Markierungen; die eingebauten Magnete halten den Filter sicher.
- Schrauben Sie den Basisring (mit eingesetztem CPL-Filter) auf Ihr Objektiv. Verwenden Sie bei Bedarf einen passenden Adapterring.

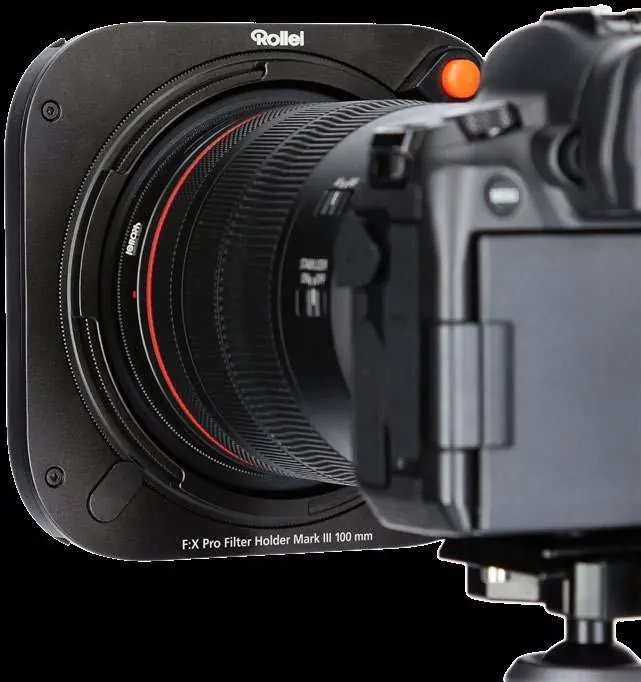

- Setzen Sie den Filterhalter auf den Basisring. Haken Sie ihn auf einer Seite ein und drücken Sie auf der gegenüberliegenden Seite den orangen Easy-Lock-Druckknopf, bis der Halter einrastet.
- Nutzen Sie das Drehrad am Filterhalter, um die Ausrichtung des CPL-Filters anzupassen.
- Richten Sie den CPL-Filter aus, bevor Sie die Rechteckfilter in die Einschübe schieben.
Installationsschritte ohne CPL-Filter
- Schrauben Sie den Basisring direkt auf das Objektiv (ggf. mit Adapterring).
- Setzen Sie den Filterhalter auf den Basisring, haken Sie ihn ein und sichern Sie ihn mit dem Easy-Lock-Druckknopf.
Einsetzen der optionalen Ergänzungsschiene
Um mehr als zwei Rechteckfilter zu nutzen, können Sie optionale Ergänzungsschienen anbringen:
- Schieben Sie die vorhandene Frontschiene nach innen zur Mitte des Filterhalters, bis sie sich löst.
- Setzen Sie die Ergänzungsschiene so auf den Bereich, dass die Auskerbungen am Filterhalter mit denen der Schiene übereinstimmen.
- Schieben Sie die Ergänzungsschiene nach außen, bis sie hörbar einrastet.
Hinweise zur Nutzung
- Geringfügige Reibungsgeräusche beim Drehen des Systems sind aufgrund der Aluminiumkonstruktion normal und beeinträchtigen die Leistung nicht.
- Der Filterhalter kann nach korrekter Installation gedreht werden.
- Filter können sowohl von oben als auch von unten eingeschoben werden.
Praktische Hilfe
Typische Probleme
Reibungsgeräusche beim Drehen des Filterhalters
Dies ist bei der Aluminiumkonstruktion normal und hat keinen Einfluss auf die Leistung.
Filter lässt sich nicht einsetzen
Prüfen Sie, ob die Filter die korrekten Maße (100 mm Breite, 2 mm Dicke) aufweisen.
Vor der Verwendung
- Prüfen Sie, ob der Adapterring für Ihr Objektivgewinde passt.
- Stellen Sie sicher, dass die Rechteckfilter 100 mm breit und 2 mm dick sind.
- Prüfen Sie, ob der CPL-Filter korrekt in den Basisring eingesetzt ist (Magneten).
- Stellen Sie sicher, dass der Filterhalter nach dem Aufsetzen mit dem Easy-Lock-Knopf eingerastet ist.
Technische Daten in der Praxis
- Luftfahrt-Aluminium
- Material für hohe Robustheit und Korrosionsbeständigkeit.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Montage des Basisrings auf das Objektiv.
- Die Abbildungen verdeutlichen das Einrasten des Filterhalters mittels Easy-Lock-Knopf.
- Die Abbildungen zeigen den Austausch der Frontschiene gegen die Ergänzungsschiene.
Modellkompatibilität
- Nur für Rechteckfilter mit 100 mm Breite und 2 mm Dicke geeignet.
- Ergänzungsschiene erforderlich für die Nutzung von drei Filtern.
