Installationsanleitung für Bosch NDA-U-CBB Anschlussdose

Schnelle Installationsanleitung für die Bosch NDA-U-CBB Anschlussdose (148mm). Schritt-für-Schritt-Anleitung zur Montage und Kabeldurchführung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 1

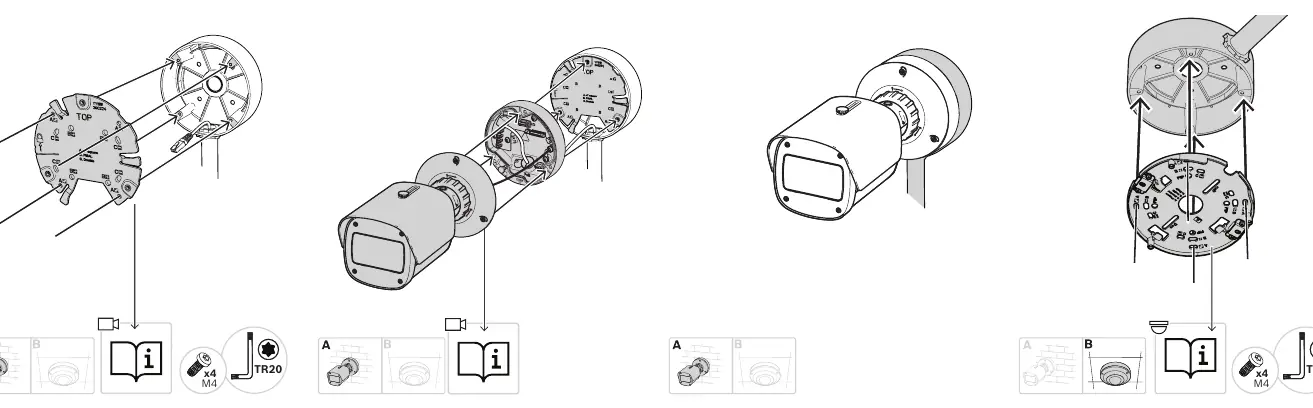

Befestigung der Montageplatte und Kamera

Seite 1

Seite 2

Wichtige Informationen zur Installation

Diese Anleitung beschreibt die Montage der Bosch NDA-U-CBB Anschlussdose (148mm). Stellen Sie sicher, dass die Montagefläche für das Gewicht der Kamera und der Anschlussdose geeignet ist. Verwenden Sie für die Montage das mitgelieferte Montagematerial und das erforderliche Werkzeug (TR20 Torx).

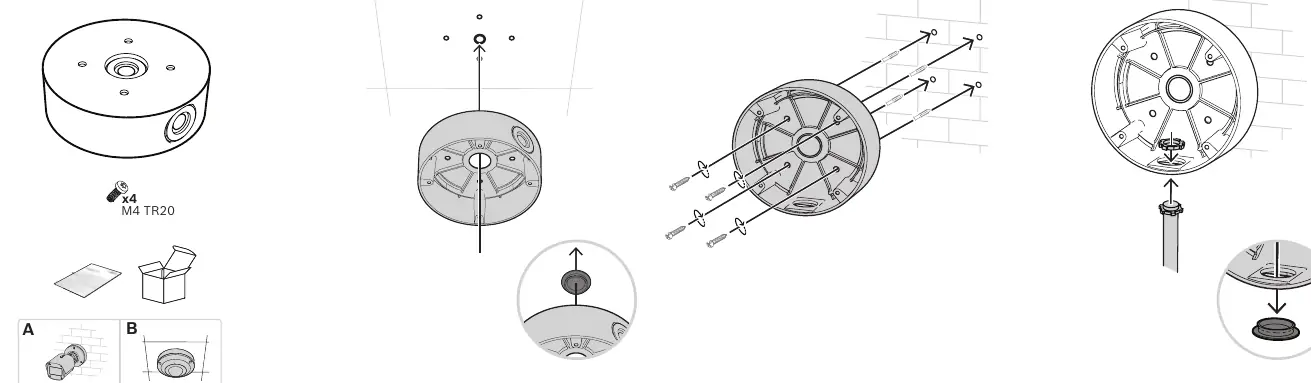

Montage der Anschlussdose

Die Installation erfolgt in mehreren Schritten:

Vorbereitung: Prüfen Sie den Lieferumfang und stellen Sie sicher, dass die Montagefläche eben und stabil ist.
Wandmontage: Positionieren Sie die Anschlussdose an der Wand oder Decke. Markieren Sie die Bohrlöcher und befestigen Sie die Basis mit den geeigneten Schrauben.
Kabeldurchführung: Führen Sie das Kabel durch die entsprechende Öffnung in der Anschlussdose, bevor Sie die Kamera montieren.

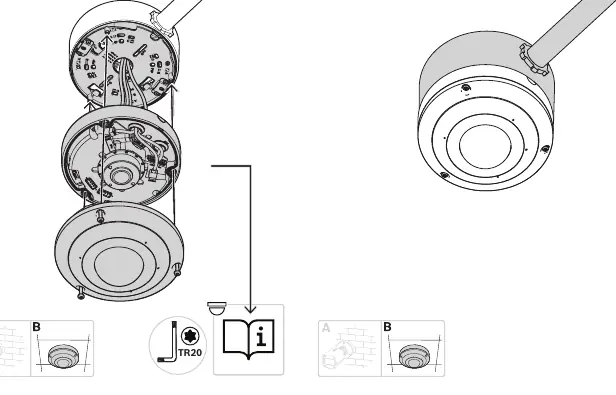

Installation der Kamera

Nachdem die Anschlussdose montiert ist, erfolgt die Installation der Kamera:

Montageplatte: Befestigen Sie die Montageplatte der Kamera an der Anschlussdose. Achten Sie dabei auf die korrekte Ausrichtung (TOP-Markierung).
Kamera befestigen: Setzen Sie die Kamera auf die Montageplatte und sichern Sie diese mit den mitgelieferten Schrauben.
Abschluss: Stellen Sie sicher, dass alle Verbindungen fest sitzen und die Dichtungen korrekt positioniert sind, um die Schutzklasse zu gewährleisten.

Herstellerinformationen

Robert Bosch GmbH

Markenprofil

Herstellerwebsite https://www.bosch.de Support https://www.bosch.de

Praktische Hilfe

Typische Probleme

Kamera sitzt nicht fest

Überprüfen Sie, ob die Schrauben der Montageplatte vollständig angezogen sind und die TOP-Markierung korrekt ausgerichtet ist.

Kabel lässt sich nicht durchführen

Stellen Sie sicher, dass die Kabeldurchführung an der Anschlussdose frei von Hindernissen ist und das Kabel korrekt durch die Öffnung geführt wird.

Vor der Verwendung

Prüfen Sie, ob die Montagefläche stabil genug ist.
Stellen Sie sicher, dass das benötigte Werkzeug (TR20 Torx) vorhanden ist.
Überprüfen Sie, ob alle Teile aus dem Lieferumfang vorhanden sind.
Stellen Sie sicher, dass die Stromversorgung für die Kamera unterbrochen ist.
