Bedienungsanleitung für Skytech 1001TH-A Thermostat-Fernbedienung

Wichtige Informationen aus der Anleitung

Die Skytech 1001TH-A ist ein batteriebetriebenes Fernbedienungssystem für Gasheizgeräte mit Millivolt-Ventilen oder elektronischer Zündung. Wichtig: Der Empfänger darf keinen Umgebungstemperaturen über 54°C (130°F) ausgesetzt werden. Stellen Sie sicher, dass der Schalter am Empfänger für den normalen Betrieb immer auf REMOTE steht. Das System verfügt über eine Sicherheitsfunktion, die das Gerät abschaltet, wenn über einen längeren Zeitraum kein Signal vom Sender empfangen wird.

Gerätebeschreibung

Das System besteht aus einem Handsender und einem Empfänger. Der Sender verfügt über ein LCD-Display, das Raumtemperatur, eingestellte Temperatur und Betriebsstatus anzeigt. Die Bedienung erfolgt über die Tasten ON, OFF, MODE und SET.

Installation und Verkabelung

Der Empfänger kann an der Wand oder in der Nähe des Kamins montiert werden. Achten Sie darauf, dass er nicht durch Hitze beschädigt wird. Verwenden Sie für die Verkabelung 18-Gauge-Kabel.

Verkabelung von Millivolt-Ventilen

Verbinden Sie die beiden Kabel vom Empfänger mit den TH-Anschlüssen am Millivolt-Gasventil. Die Polung spielt hierbei in der Regel keine Rolle.

Verkabelung bei elektronischer Zündung

Der Empfänger wird in Reihe mit einem 24VAC-Transformator an den TR-Anschluss des elektronischen Moduls angeschlossen. Verbinden Sie das heiße Kabel vom Transformator mit dem Empfänger und das andere Kabel vom Empfänger mit dem TH-Anschluss des Moduls.

Erste Inbetriebnahme

Bevor Sie das System nutzen, müssen Sender und Empfänger gekoppelt werden:

1. Legen Sie frische Batterien ein (2x AAA im Sender, 4x AA im Empfänger).

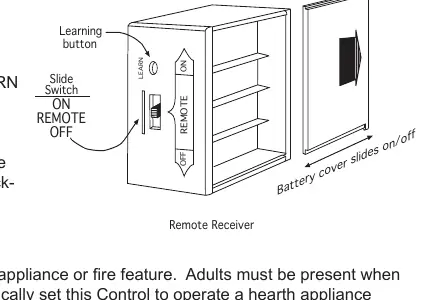

2. Stellen Sie den Schalter am Empfänger auf die Position REMOTE.
3. Drücken Sie die LEARN-Taste am Empfänger (mit einem kleinen Schraubendreher oder einer Büroklammer).
4. Der Empfänger gibt einen Piepton ab. Drücken Sie innerhalb kurzer Zeit eine beliebige Taste am Sender.
5. Der Empfänger bestätigt die Kopplung durch mehrere Pieptöne.

Bedienung

Manuelle Steuerung

Drücken Sie die ON-Taste, um das Gerät einzuschalten, und die OFF-Taste, um es auszuschalten.

Thermostat-Modus

Drücken Sie die MODE-Taste, bis das Wort ROOM auf dem Display erscheint. Halten Sie die SET-Taste gedrückt, um die gewünschte Zieltemperatur einzustellen (Bereich 45°F bis 99°F / 7°C bis 37°C). Das System schaltet das Heizgerät automatisch ein, wenn die Raumtemperatur um ca. 1°C (2°F) von der Zieltemperatur abweicht.

Sicherheitsfunktionen

Kindersicherung (Childproof)

Um die Kindersicherung zu aktivieren, halten Sie die ON- und MODE-Tasten gleichzeitig für 5 Sekunden gedrückt. Auf dem Display erscheint CP. Zum Deaktivieren wiederholen Sie den Vorgang.

Kommunikationssicherheit

Der Sender sendet alle 15 Minuten ein Signal. Erhält der Empfänger über einen Zeitraum von 2 Stunden kein Signal, schaltet er das Heizgerät aus und gibt ein Warnsignal (Piepen) ab. Drücken Sie ON oder MODE am Sender, um das System zurückzusetzen.

Fehlerbehebung

Wenn das System nicht reagiert, prüfen Sie zuerst die Batterien. Stellen Sie sicher, dass der Empfänger-Schalter auf REMOTE steht. Wenn der Empfänger piept, liegt ein Kommunikationsfehler vor (siehe Kommunikationssicherheit). Achten Sie darauf, dass der Empfänger nicht in einem geschlossenen Metallgehäuse verbaut ist, da dies die Reichweite stark einschränkt.
