Bedienungsanleitung für Skytech 1001D-A Fernsteuerungssystem

Erfahren Sie, wie Sie das Skytech 1001D-A Fernsteuerungssystem für Gasheizungen installieren, verkabeln und koppeln. Inklusive Anleitung zum Batteriewechsel, Wandmontage und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Das Skytech 1001D-A ist ein Fernsteuerungssystem für Gasheizgeräte. Es besteht aus einem Wandsender und einem Empfänger. Das System ist für den Betrieb mit Millivolt-Gasventilen konzipiert. Wichtig: Das System darf nur in Anwesenheit von Erwachsenen betrieben werden. Lassen Sie das Gasgerät niemals unbeaufsichtigt brennen. Bei längerer Abwesenheit sollte der Empfänger auf OFF gestellt werden.

Batteriewechsel

Wandsender: Benötigt zwei 3-Volt-Knopfzellen. Entfernen Sie die Frontplatte mit einem kleinen Schraubendreher, entnehmen Sie die alten Batterien und setzen Sie die neuen mit der Plus-Seite nach oben ein.

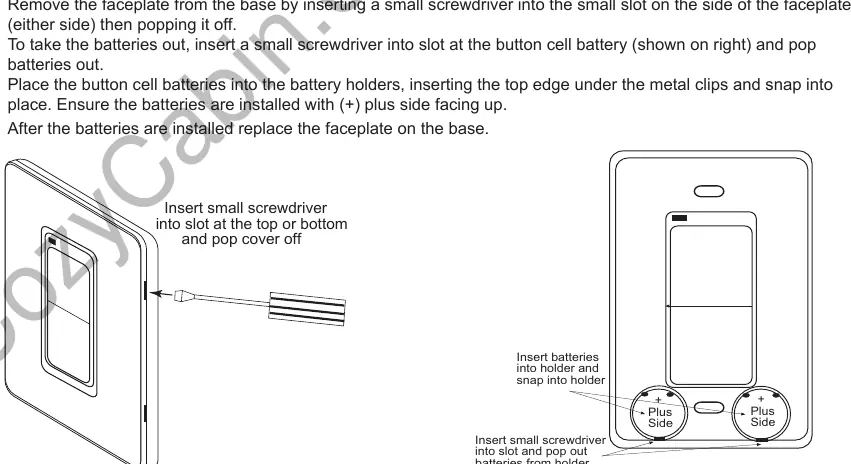

Batteriewechsel am Wandsender
Batteriewechsel am Wandsender

Empfänger: Benötigt vier AA-Alkalibatterien. Stellen Sie sicher, dass die Polarität (+/-) korrekt beachtet wird.

Wandmontage

Sender: Die Frontplatte kann mit einem Schraubendreher abgenommen werden. Markieren Sie die Montagelöcher an der Wand, verwenden Sie die mitgelieferten Dübel und Schrauben zur Befestigung der Basisplatte und rasten Sie die Frontplatte wieder ein.

Wandmontage des Senders
Wandmontage des Senders

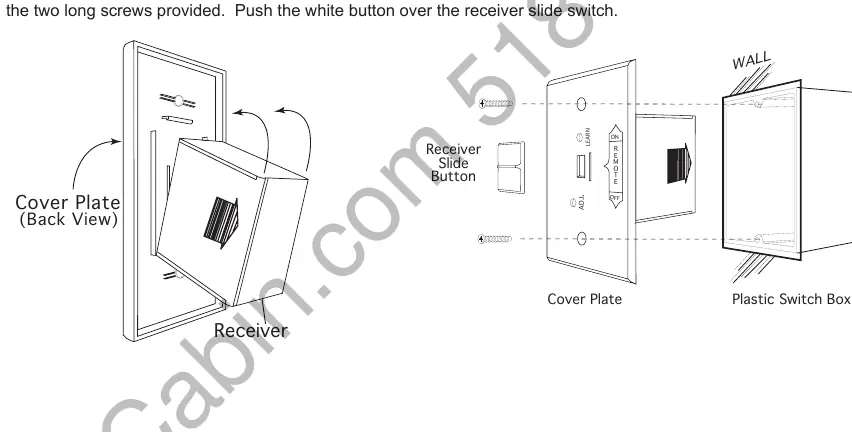

Wandmontage des Empfängers
Wandmontage des Empfängers

Empfänger: Kann in einer Standard-Kunststoff-Schaltbox (nicht aus Metall) montiert werden. Der Empfänger sollte vor Hitze geschützt werden (Temperaturen über 130°F / 54°C vermeiden).

Betrieb und Verkabelung

Der Empfänger verfügt über einen 3-Positionen-Schiebeschalter:

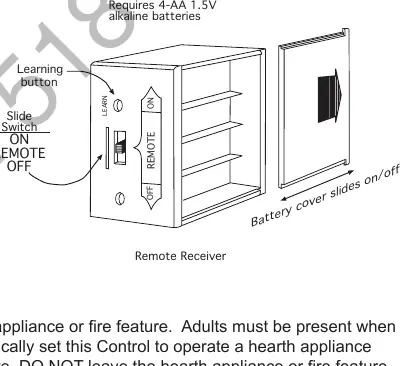

Empfänger-Schalter und Batteriefach
Empfänger-Schalter und Batteriefach
Verkabelung Millivolt-Gasventil
Verkabelung Millivolt-Gasventil

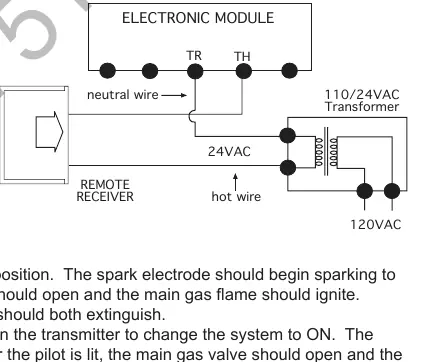

Verkabelung elektronisches Zündsystem
Verkabelung elektronisches Zündsystem
  • ON: Schaltet das Gerät manuell ein.
  • REMOTE: Ermöglicht die Steuerung über den Handsender.
  • OFF: Deaktiviert den Empfänger.

Die Verkabelung unterscheidet sich je nach System:

  • Millivolt-Gasventile: Ein Kabel vom Empfänger an den TH-Anschluss, das andere an den TH/TP-Anschluss des Gasventils.
  • Elektronische Zündsysteme: Anschluss in Reihe an einen 24VAC-Transformator gemäß Schaltplan.

Kopplung (Learning Transmitter)

Jeder Sender verwendet einen eindeutigen Sicherheitscode. Um den Sender mit dem Empfänger zu koppeln:

  1. Stellen Sie den Schiebeschalter am Empfänger auf die Position REMOTE.
  2. Drücken Sie die LEARN-Taste am Empfänger (in der kleinen Öffnung) mit einem Schraubendreher oder einer Büroklammer.
  3. Der Empfänger gibt einen Signalton ab.
  4. Drücken Sie innerhalb von ca. 2 Sekunden die ON- oder OFF-Taste am Sender.
  5. Der Empfänger bestätigt die Kopplung durch mehrere Signaltöne.

Fehlerbehebung

Wenn das System nicht reagiert, prüfen Sie:

  • Sind alle Batterien korrekt eingelegt und voll geladen?
  • Befindet sich der Schiebeschalter am Empfänger in der Position REMOTE?
  • Ist der Abstand zwischen Sender und Empfänger innerhalb der Reichweite von 20 bis 25 Fuß (ca. 6-7,5 Meter)?
  • Wurde der Kopplungsvorgang (Learning) korrekt durchgeführt?

Praktische Hilfe

Typische Probleme

System reagiert nicht auf den Sender

Prüfen Sie die Batterien, stellen Sie sicher, dass der Schalter auf REMOTE steht und führen Sie den Kopplungsvorgang (Learning) erneut durch.

Reichweite ist reduziert

Prüfen Sie den Batteriestand. Wenn der Empfänger in einer metallischen Umgebung installiert ist, kann dies die Reichweite verringern.

Batterielebensdauer ist kurz

Vermeiden Sie Temperaturen über 130°F (54°C) am Empfängerstandort.

Vor der Verwendung

  • Batterien im Sender (2x 3V Knopfzelle) und Empfänger (4x AA) korrekt eingelegt
  • Schiebeschalter am Empfänger steht auf REMOTE
  • Verkabelung gemäß Schaltplan (Millivolt oder 24VAC) geprüft
  • Empfänger ist nicht in einer Metallbox montiert
  • Kopplung zwischen Sender und Empfänger durchgeführt

Technische Daten in der Praxis

Betriebstemperatur
Empfänger sollte nicht Temperaturen über 130°F (54°C) ausgesetzt werden.
Batteriespannung (Empfänger)
Batterien sollten gewechselt werden, wenn die Gesamtspannung unter 5,3 Volt fällt.

Abbildungen und Diagramme

  • Sender-Batteriewechsel: Frontplatte abhebeln, Knopfzellen mit Plus-Seite nach oben einsetzen.
  • Empfänger-Schalter: ON/REMOTE/OFF Positionen für manuellen oder Fernbetrieb.
  • Verkabelung Millivolt: Anschluss an TH und TH/TP Terminals am Gasventil.

Modellkompatibilität

  • Nur für Millivolt-Gasventile oder elektronische Zündsysteme mit 24VAC-Transformator.
  • Nicht direkt an 110-120VAC Netzspannung anschließen.
  • Empfänger nicht in Metallgehäusen montieren.
