Bedienungsanleitung für Hochdruckreiniger Michelin MPX 14E / MPX 16E
Erfahren Sie, wie Sie Ihren Michelin MPX 14E oder MPX 16E Hochdruckreiniger sicher montieren, bedienen und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageanleitungen, Tipps zur Reinigung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung gilt für die Hochdruckreiniger-Modelle Michelin MPX 14E und MPX 16E. Das Gerät ist für den privaten Gebrauch zur Reinigung von Fahrzeugen, Maschinen, Booten usw. bestimmt. Lesen Sie vor der Inbetriebnahme unbedingt die Sicherheitshinweise, um Verletzungen oder Sachschäden zu vermeiden. Das Gerät darf nicht in explosionsgefährdeten Bereichen verwendet werden und ist nicht für den gewerblichen Einsatz vorgesehen.
Montage und Vorbereitung
Das Gerät wird teilweise vormontiert geliefert. Die Montage umfasst folgende Schritte:

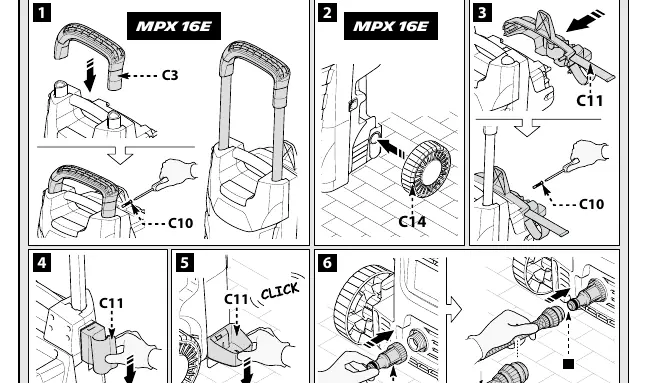

- Griff und Räder: Montage des Griffs (C3) und der Räder (C14) gemäß Abbildung 2.

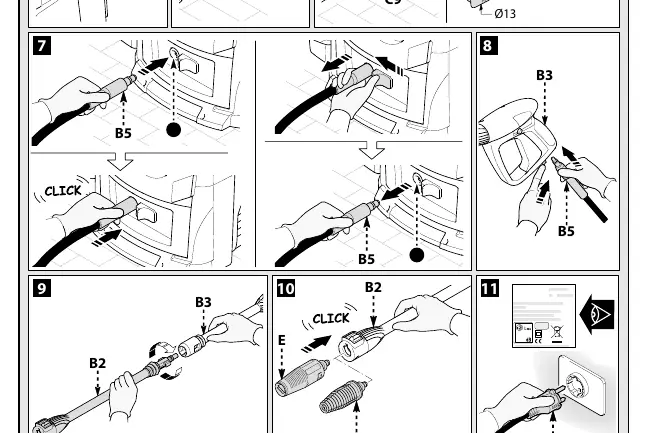

- Zubehör: Anbringen der Halterungen (C11) und Anschließen des Hochdruckschlauchs (B5) sowie der Lanze (B2/B3).
- Wasseranschluss: Schließen Sie den Wasserzulaufschlauch an den Wasserfilter (L) am Einlass (INLET) an. Der Schlauch sollte mindestens 13 mm Durchmesser haben und maximal 25 m lang sein.
- Entlüftung: Vor dem ersten Start muss das System entlüftet werden. Schließen Sie den Wasserzulauf an, entfernen Sie die Lanze und lassen Sie das Wasser laufen, bis keine Luftblasen mehr austreten.
Bedienung und Reinigung
Stellen Sie sicher, dass das Gerät auf einer stabilen, ebenen Fläche steht. Der Betrieb erfolgt über den Schalter (H) und den Hebel an der Pistole (I).
- Starten: Wasserhahn öffnen, Pistole entsichern (D), Abzug betätigen und Gerät einschalten (ON/I).

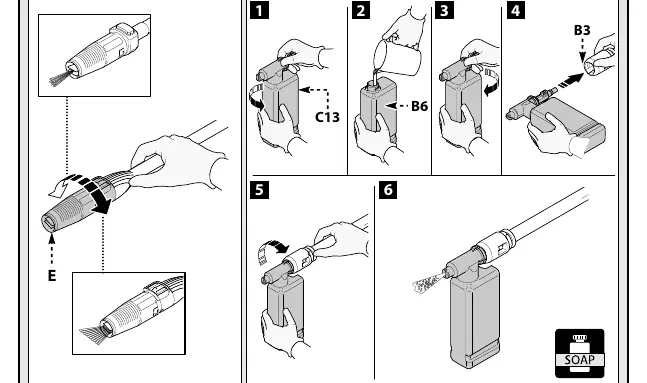

- Reinigungsmittel: Zur Verwendung von Reinigungsmitteln das Set (C13) wie in Abbildung 3 gezeigt montieren. Verwenden Sie nur biologisch abbaubare Reinigungsmittel.
- Sicherheit: Richten Sie den Wasserstrahl niemals auf Menschen, Tiere, elektrische Geräte oder das Gerät selbst. Halten Sie bei der Reinigung von Reifen einen Mindestabstand von 30 cm ein.
Wartung und Lagerung
Vor allen Wartungsarbeiten muss der Netzstecker gezogen werden.
- Düse reinigen: Entfernen Sie Verschmutzungen aus der Düsenöffnung mit dem Reinigungswerkzeug (C1).
- Filter reinigen: Überprüfen Sie den Wasserfilter (L) vor jedem Gebrauch und reinigen Sie ihn bei Bedarf.

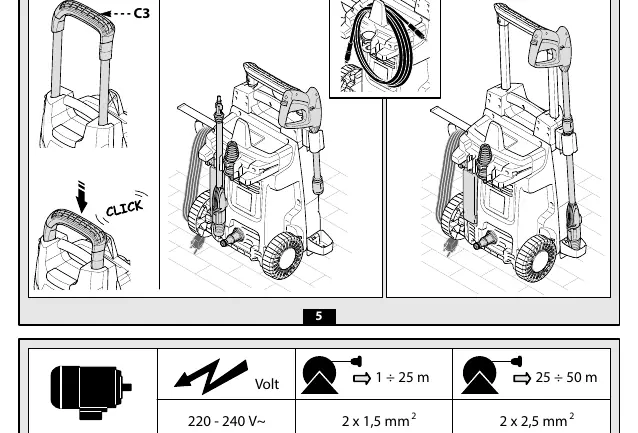

- Lagerung: Entleeren Sie das Gerät vollständig, bevor Sie es an einem frostfreien Ort lagern. Im Winter empfiehlt sich die Verwendung eines nicht korrosiven, ungiftigen Frostschutzmittels.
Fehlerbehebung
Bei Problemen prüfen Sie zunächst die Wasserzufuhr und die Schlauchverbindungen. Wenn der Motor brummt, aber nicht startet, prüfen Sie die Stromversorgung und das Verlängerungskabel. Bei anhaltenden Problemen wenden Sie sich bitte an den autorisierten Kundendienst.
Praktische Hilfe
Typische Probleme
Pumpe erreicht keinen Arbeitsdruck
Düse verschlissen, Wasserfilter verstopft, Luft im System oder unzureichende Wasserzufuhr. Prüfen Sie die Anschlüsse und entlüften Sie das System.
Motor brummt, startet aber nicht
Spannung zu niedrig, Probleme mit dem Verlängerungskabel oder dem TSS-Gerät. Prüfen Sie die Netzspannung.
Gerät verliert Wasser
Dichtungen sind verschlissen. Kontaktieren Sie den Kundendienst für einen Austausch.
Gerät saugt kein Reinigungsmittel an
Reinigungsmittel zu dickflüssig (mit Wasser verdünnen) oder Verstopfung im System. Spülen Sie das System mit klarem Wasser.
Vor der Verwendung
- Prüfen Sie, ob die Wasserzufuhr normal funktioniert.
- Stellen Sie sicher, dass der Wasserfilter sauber ist.
- Überprüfen Sie alle Schlauchverbindungen auf festen Sitz.
- Entlüften Sie das System vor dem ersten Start.
- Stellen Sie sicher, dass die Netzspannung den Angaben auf dem Typenschild entspricht.
Technische Daten in der Praxis
- Max. Durchfluss
- Maximale Wassermenge pro Minute in l/min.
Abbildungen und Diagramme
- Fig 1: Lieferumfang und Komponentenübersicht.
- Fig 2: Montage von Griff, Rädern und Zubehör.

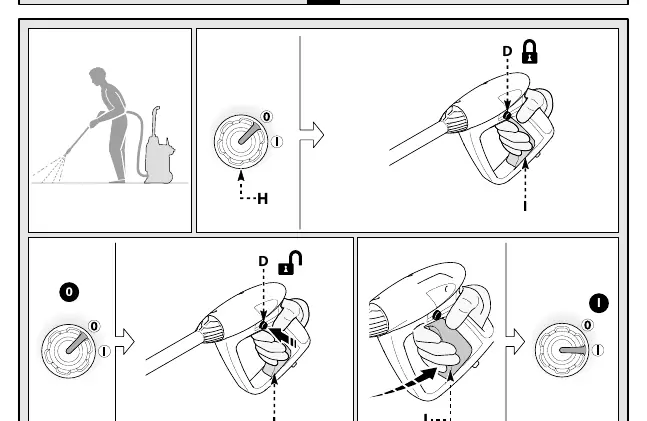

- Fig 4: Bedienung, Startvorgang und Pistolenbedienung.

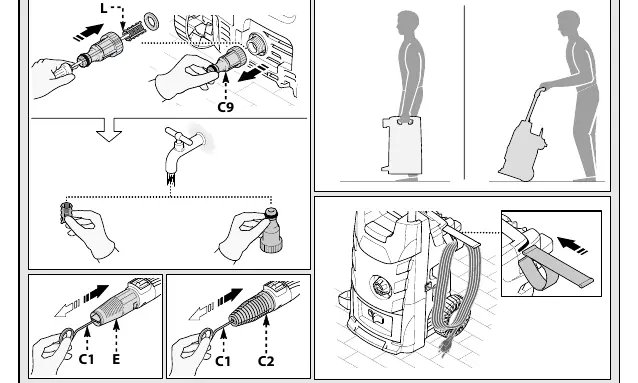

- Fig 5: Wartung, Reinigung von Düse/Filter und Lagerung.
Modellkompatibilität
- Verwenden Sie nur Originalzubehör.
- Bei Verwendung eines Verlängerungskabels muss dieses für den Außenbereich geeignet sein und die Anschlüsse müssen wasserdicht sein.
- Nicht für die Verbindung mit Trinkwasserleitungen ohne geeigneten Rückflussverhinderer (Typ BA gemäß EN 12729) geeignet.
