Montageanleitung für Simon Rack MEGAPLUS 3/400 Metallregal

Erfahren Sie, wie Sie das Simon Rack MEGAPLUS 3/400 Metallregal schnell und sicher aufbauen. Diese Anleitung enthält alle Schritte für die Montage ohne Schrauben, technische Daten zur Traglast und wichtige Sicherheitshinweise.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

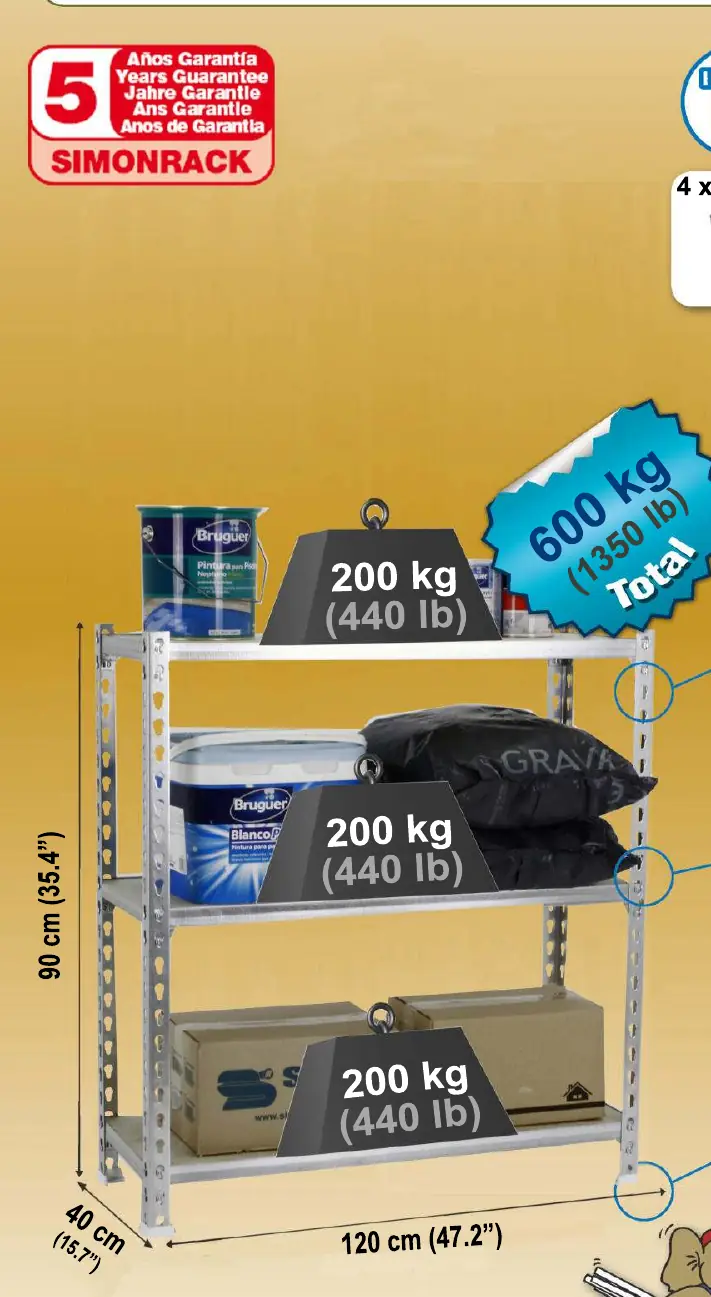

Seite 1

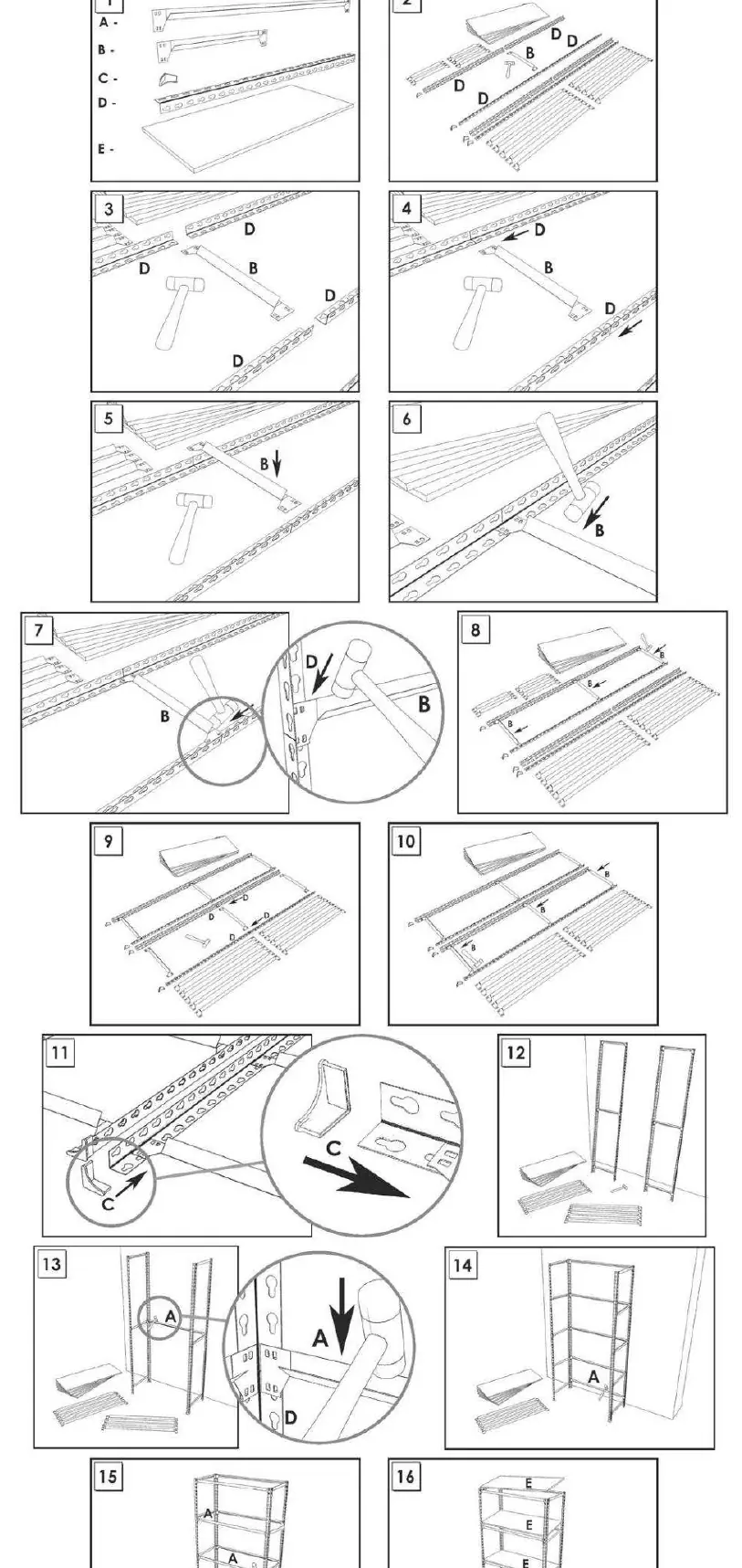

Schritt-für-Schritt-Montageanleitung für das Stecksystem

Seite 2

Wichtige Informationen zur Montage

Das Simon Rack MEGAPLUS 3/400 ist ein robustes Metallregal, das für eine einfache Montage ohne Schrauben konzipiert wurde. Das System basiert auf einer Steckverbindung, die mit einem Gummihammer fixiert wird. Die Abmessungen des Regals betragen 90 x 120 x 40 cm. Die maximale Traglast beträgt 200 kg pro Regalboden, bei einer Gesamttraglast von 600 kg.

Lieferumfang und Komponenten

Stellen Sie vor Beginn der Montage sicher, dass alle Teile vorhanden sind:

Ständer (A)
Träger (B)
Füße (C)
Regalböden (D/E)

Schritt-für-Schritt-Montage

Die Montage erfolgt in 16 Schritten:

Sortieren Sie die Komponenten gemäß der Abbildung.
Verbinden Sie die Träger (B) mit den Ständern (A) an der gewünschten Höhe.
Verwenden Sie einen Gummihammer, um die Träger fest in die Schlitze der Ständer zu treiben, bis sie sicher einrasten.
Wiederholen Sie diesen Vorgang für alle Ebenen.
Bringen Sie die Füße (C) an der Unterseite der Ständer an, um den Boden zu schützen und Stabilität zu gewährleisten.
Legen Sie die Regalböden (D/E) auf die montierten Träger.

Sicherheitshinweise

Beachten Sie für eine sichere Nutzung folgende Punkte:

Stellen Sie das Regal immer auf einen ebenen und tragfähigen Untergrund.
Überschreiten Sie niemals die maximale Traglast von 200 kg pro Boden.
Verteilen Sie die Last gleichmäßig auf den Regalböden, um ein Umkippen oder Verbiegen zu vermeiden.
Verwenden Sie bei der Montage einen Gummihammer, um Beschädigungen am Metall zu vermeiden.

Praktische Hilfe

Typische Probleme

Das Regal wackelt nach dem Aufbau.

Überprüfen Sie, ob alle Träger vollständig in die Schlitze der Ständer eingerastet sind und ob der Untergrund eben ist.

Die Träger lassen sich schwer einsetzen.

Verwenden Sie einen Gummihammer, um die Träger vorsichtig in die Schlitze zu treiben. Achten Sie darauf, dass die Ausrichtung korrekt ist.

Vor der Verwendung

Prüfen Sie den Lieferumfang auf Vollständigkeit (Ständer, Träger, Füße, Regalböden).
Stellen Sie sicher, dass der Untergrund eben und tragfähig ist.
Halten Sie einen Gummihammer für die Montage bereit.
Prüfen Sie, ob alle Verbindungen fest sitzen.

Technische Daten in der Praxis

Traglast pro Boden: Maximal 200 kg bei gleichmäßiger Verteilung.
Gesamttraglast: Maximal 600 kg für das gesamte Regal.

Abbildungen und Diagramme

Die Montageanleitung zeigt in 16 Schritten den Aufbau des Stecksystems.
Schritte 1-10 fokussieren sich auf die Verbindung der Träger mit den Ständern.
Schritte 11-16 zeigen die Montage der Füße und das Einlegen der Regalböden.

Modellkompatibilität

Das System ist für die Verwendung ohne Schrauben ausgelegt.
Nur für den Innenbereich geeignet.
