Installationsanleitung für Everbilt 48 Zoll Schuhregal-Erweiterung
Detaillierte Installationsanleitung für das Everbilt 48 Zoll Schuhregal-Erweiterungssystem (Modelle 90677, 90679, 90681). Enthält Anweisungen zur Montage der Halterungen, Drahtregale und Dekor-Abdeckungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Bevor Sie mit der Montage beginnen, beachten Sie bitte folgende wichtige Hinweise:
- Schutzfolie: Entfernen Sie unbedingt die Schutzfolie von der Dekor-Abdeckung, bevor Sie diese installieren.
- Halterungswinkel: Die Halterungen verfügen über zwei Einstellwinkel (69° und 80,5°). Wählen Sie einen Winkel aus und stellen Sie sicher, dass alle Halterungen auf den gleichen Winkel eingestellt sind.
- Endkappen: Wenn Sie mehr als zwei Regalelemente (Decor Shoe Shelf Covers) installieren, sind keine Endkappen zwischen den Elementen erforderlich.
Teileliste
Stellen Sie sicher, dass alle folgenden Teile vorhanden sind:
- A: 48 Zoll x 16 Zoll Drahtregal (1 Stk.)
- B: 16 Zoll Schuhregal-Halterung (3 Stk.)
- C: 48 Zoll Dekor-Schuhregal-Abdeckung (1 Stk.)
- D: Endkappen-Set für Dekor-Abdeckung (1 Stk.)
- E: Halterungs-Clip (6 Stk.)
Installationsschritte

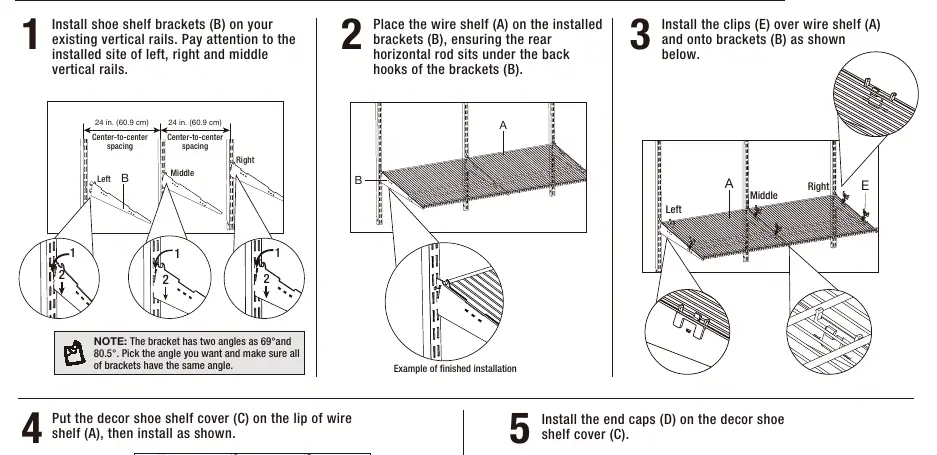

Schritt 1: Halterungen anbringen
Installieren Sie die Schuhregal-Halterungen (B) an Ihren vorhandenen vertikalen Schienen. Achten Sie dabei auf die korrekte Positionierung der linken, mittleren und rechten vertikalen Schienen.
Schritt 2: Drahtregal platzieren
Legen Sie das Drahtregal (A) auf die installierten Halterungen (B). Stellen Sie sicher, dass die hintere horizontale Stange unter den hinteren Haken der Halterungen (B) sitzt.
Schritt 3: Clips befestigen
Installieren Sie die Clips (E) über dem Drahtregal (A) und auf den Halterungen (B), wie in der Abbildung dargestellt.

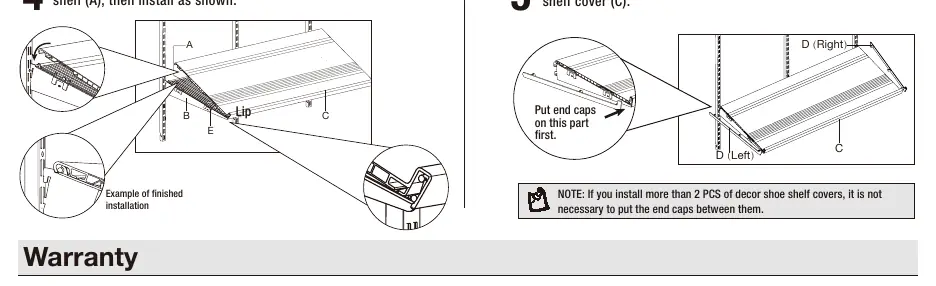

Schritt 4: Abdeckung anbringen
Platzieren Sie die Dekor-Schuhregal-Abdeckung (C) auf der Lippe des Drahtregals (A) und installieren Sie diese wie gezeigt.
Schritt 5: Endkappen montieren
Installieren Sie die Endkappen (D) auf der Dekor-Schuhregal-Abdeckung (C). Bringen Sie die Endkappen zuerst an diesem Teil an.
Sicherheitshinweise
Dieses Produkt kann Chemikalien enthalten, einschließlich Blei, das im US-Bundesstaat Kalifornien als krebserregend und fortpflanzungsschädigend bekannt ist. Weitere Informationen finden Sie unter www.P65Warnings.ca.gov.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Everbilt
Praktische Hilfe
Typische Probleme
Schutzfolie wurde nicht entfernt
Entfernen Sie die Schutzfolie von der Dekor-Abdeckung vor der Installation, um eine saubere Optik zu gewährleisten.
Halterungen sitzen nicht korrekt
Überprüfen Sie, ob alle Halterungen auf den gleichen Winkel (69° oder 80,5°) eingestellt sind.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang anhand der Teileliste.
- Stellen Sie sicher, dass die vertikalen Schienen bereits korrekt installiert sind.
- Entfernen Sie die Schutzfolie von der Dekor-Abdeckung.
- Prüfen Sie den Winkel der Halterungen (69° oder 80,5°).
Technische Daten in der Praxis
- Halterungswinkel
- 69° oder 80,5° – wählen Sie einen Winkel und verwenden Sie diesen für alle Halterungen.
- Endkappen-Regel
- Bei mehr als 2 Regalelementen sind keine Endkappen zwischen den Elementen erforderlich.
Abbildungen und Diagramme
- Die Abbildungen zeigen die korrekte Ausrichtung der Halterungen (B) an den vertikalen Schienen.
- Die Montage der Clips (E) erfolgt durch Aufsetzen auf das Drahtregal (A) und Einrasten in die Halterungen (B).
