Bedienungsanleitung für Sigma Pure 1 / ATS Fahrradcomputer
Schnellstartanleitung und Benutzerhandbuch für den Sigma Pure 1 / ATS Fahrradcomputer. Erfahren Sie alles über Installation, Radgrößeneinstellung, Batteriewechsel und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Sigma Pure 1 / ATS Fahrradcomputer wird im sogenannten "Deep Sleep"-Modus geliefert. Um das Gerät bei der ersten Inbetriebnahme zu aktivieren, halten Sie die SET- oder MENU-Taste (je nach Modell) für 5 Sekunden gedrückt. Das Gerät schaltet dann in den aktiven Modus.
Montage und Installation
Die Installation umfasst die Befestigung des Halters, des Sensors und des Magneten:
- Halterung: Kann am Lenker oder Vorbau montiert werden. Entfernen Sie vor der Montage die Schutzfolie.

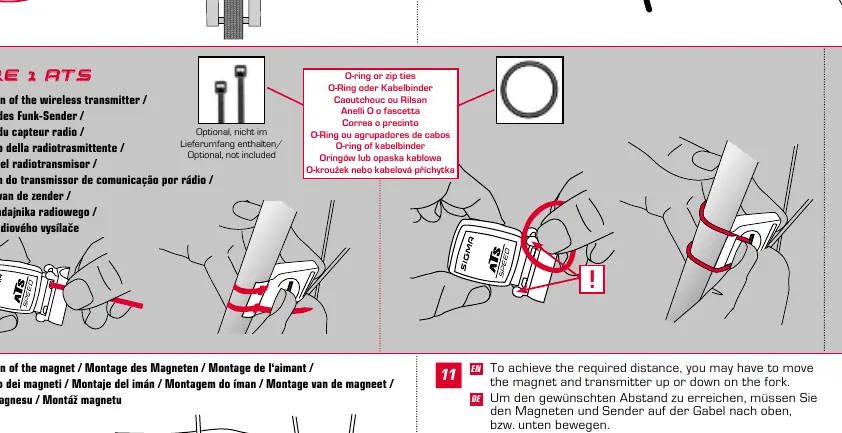

- Sensor: Bei kabelgebundenen Modellen wird der Sensor an der Gabel befestigt. Bei ATS-Modellen (kabellos) ist die korrekte Ausrichtung des Senders zur Gabel entscheidend.

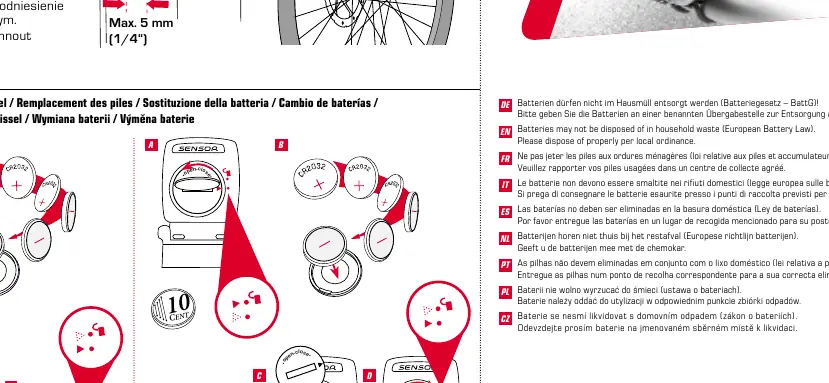

- Magnet: Der Magnet muss so am Speichenrad positioniert werden, dass der Abstand zum Sensor maximal 5 mm beträgt.
- Ausrichtung: Achten Sie darauf, dass das "SIGMA"-Logo am Sender nach vorne zeigt.
Radgrößenbestimmung
Für eine präzise Geschwindigkeitsmessung muss der Radumfang korrekt eingestellt werden. Sie haben vier Möglichkeiten:
- Wählen Sie eine der vordefinierten Radgrößen aus.
- Berechnen Sie den Radumfang anhand der Formel in der "Wheel Size Chart".
- Ermitteln Sie den Wert anhand der Zeichnungen in der "Wheel Size Chart".
- Übernehmen Sie den Wert für Ihre Reifengröße direkt aus der "Wheel Size Chart".
Bedienung und Einstellungen
Das Einstellungsmenü wird durch langes Drücken (4 Sekunden) der SET-Taste aufgerufen. Hier können Sie Einheiten (KMH/MPH), Radgrößen und andere Parameter anpassen. Zum Zurücksetzen der Werte (Reset) halten Sie die SET-Taste ebenfalls für 4 Sekunden gedrückt.
PC-Schnittstelle
Der Fahrradcomputer ist PC-kompatibel. Mit der optional erhältlichen SIGMA DATA CENTER Software und der Docking-Station können Sie Ihre Fahrdaten auf den PC übertragen, analysieren und Einstellungen bequem am Computer vornehmen.
Fehlerbehebung
Sollte keine oder eine falsche Geschwindigkeit angezeigt werden, prüfen Sie bitte folgende Punkte:
- Ist der Computer korrekt in der Halterung eingerastet?
- Ist der Abstand zwischen Magnet und Sensor korrekt (max. 5 mm)?
- Ist der Magnet korrekt zum Sensor ausgerichtet?
- Ist der Radumfang korrekt im Menü eingestellt?
Technische Daten und Wartung
Der Computer sowie der Sender werden mit einer CR 2032 (3V) Batterie betrieben. Die Batterielebensdauer beträgt je nach Modell und Nutzung ca. 1 bis 4 Jahre. Batterien dürfen nicht im Hausmüll entsorgt werden, sondern müssen an den dafür vorgesehenen Sammelstellen abgegeben werden.
Herstellerinformationen
Sigma Faucets
Praktische Hilfe
Typische Probleme
Keine oder falsche Geschwindigkeitsanzeige
Prüfen Sie den Sitz des Computers in der Halterung, den Abstand zwischen Magnet und Sensor (max. 5 mm), die Ausrichtung des Magneten und ob der Radumfang korrekt eingestellt ist.
Vor der Verwendung
- Batterie korrekt eingelegt
- Halterung fest am Lenker/Vorbau montiert
- Sensor und Magnet an der Gabel/Speiche befestigt
- Abstand zwischen Magnet und Sensor geprüft (max. 5 mm)
- Radumfang gemäß Reifengröße eingestellt
Technische Daten in der Praxis
- Batterielebensdauer
- Ca. 1-4 Jahre bei durchschnittlicher Nutzung von 1 Stunde pro Tag.
Abbildungen und Diagramme

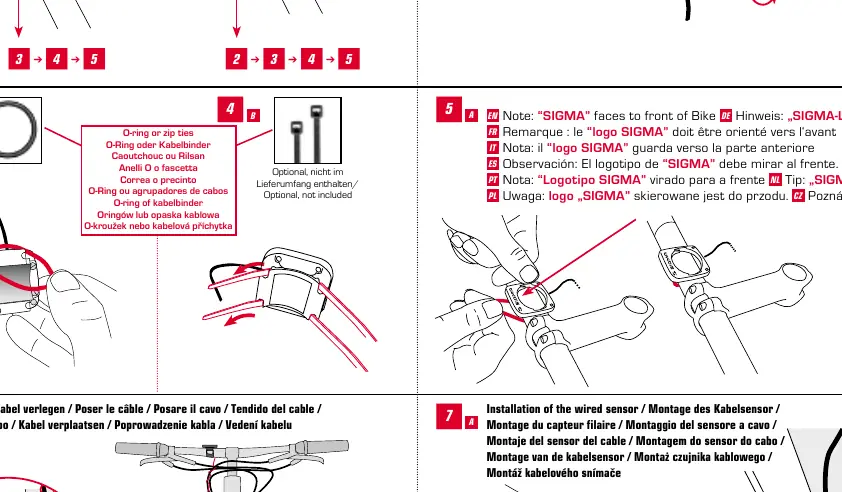

- Die Abbildungen zeigen die Montage des Halters am Lenker oder Vorbau.
- Die Verkabelung und Positionierung des Sensors an der Gabel ist detailliert dargestellt.
- Der Batteriewechsel erfolgt durch Öffnen des Batteriefachs auf der Rückseite.
Modellkompatibilität
- PC-kompatibel mit SIGMA DATA CENTER Software und Docking-Station.
