Installationsanleitung für Sigma Widespread Lavatory Set 1.344808S.43
Schnelle Installationsanleitung für das Sigma Widespread Lavatory Set 1.344808S.43. Enthält Schritte zur Montage des Auslaufs, der Ventile und der Abflussgarnituren sowie wichtige Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen zur Installation
Diese Anleitung dient als Ergänzung für die Installation des Sigma Widespread Lavatory Sets. Die Installation sollte von einem qualifizierten Klempner durchgeführt werden. Überprüfen Sie vor der Installation alle vormontierten Teile auf Vollständigkeit und korrekten Sitz.
Installation des Auslaufs
Der Auslauf erfordert ein 1-1/4 Zoll Loch im Waschtisch.
- Entfernen Sie das T-Stück, die Befestigungsmutter und die Hufeisenscheibe (bei 3-Wege-T-Stücken).
- Führen Sie den Auslauf durch das Loch im Waschtisch und sichern Sie ihn von unten mit der Befestigungsmutter.
- Bringen Sie das T-Stück wieder an. Achten Sie darauf, dass das T-Stück korrekt montiert ist, da der Auslauf sonst undicht sein kann.
- Bei 4-Wege-T-Stücken: Stellen Sie sicher, dass die untere Haltemutter fest angezogen ist, um die Abdichtung zu gewährleisten.
Installation der Ventile
Die Heiß- und Kaltwasserventile erfordern ebenfalls 1-1/4 Zoll Löcher im Waschtisch.
- Entfernen Sie die Griffteile und die obere Kontermutter von den Ventilen.
- Installieren Sie die Ventile von unten und stellen Sie die Höhe gemäß der Tabelle "Measurement A" auf Seite 2 ein.
- Überprüfen Sie die Höhe durch vorübergehendes Aufsetzen der Griffe.
- Ziehen Sie die Kontermuttern mit einem Schraubenschlüssel fest, nachdem die Höhe korrekt eingestellt wurde.
- Verbinden Sie die Edelstahl-Geflechtschläuche vom T-Stück mit den Auslässen der Ventile. Ziehen Sie die Schläuche nur handfest an, um Dichtungen nicht zu beschädigen.
Installation des Abflusses
Es werden zwei Arten von Abflüssen beschrieben:
Pop-up Abfluss (FIG C)
- Tragen Sie neutrales Dichtmittel auf die Unterseite des Flansches auf und installieren Sie den Abflusskörper durch das Waschbeckenloch.
- Stellen Sie sicher, dass das Loch für die Kugelstange nach hinten zeigt.
- Installieren Sie den Stopfen und verbinden Sie die Kugelstange mit dem Haken des Stopfens.
- Verbinden Sie die Pop-up-Stange mit dem Verbindungsband und justieren Sie die Mechanik.
Soft-touch Abfluss (FIG D)
- Tragen Sie neutrales Dichtmittel auf die Unterseite des Flansches auf.
- Installieren Sie den Abflusskörper und sichern Sie ihn mit der Dichtung und der Befestigungsmutter von unten.
- Dichten Sie das Gewinde des Endstücks mit Teflonband ab und schrauben Sie es wieder an den Abflusskörper.
Sicherheitshinweise und Wartung
- Verwenden Sie nur neutral aushärtende Dichtmittel. Säurehaltige oder bleihaltige Dichtmittel führen zum Verlust der Garantie.
- Spülen Sie alle Leitungen vor der Inbetriebnahme gründlich durch, um Ablagerungen zu entfernen.
- Bei verstopften Kartuschen: Vorsichtig spülen, nicht zerlegen.
- Verwenden Sie für Trinkwasser nur Kaltwasser. Lassen Sie das Wasser vor der Nutzung kurz laufen.
Herstellerinformationen
Sigma Faucets
Praktische Hilfe
Typische Probleme
Auslauf ist undicht
Überprüfen Sie die Montage des T-Stücks. Bei 4-Wege-T-Stücken muss die untere Haltemutter fest angezogen sein.
Schläuche undicht
Nur handfest anziehen. Die Verwendung von Zangen oder übermäßiger Kraft beschädigt die Dichtung.
Griff lässt sich schwer schließen
Nicht mit Gewalt schließen. Ablagerungen könnten die Kartusche blockieren; vorsichtig spülen.
Vor der Verwendung
- Prüfen Sie alle vormontierten Teile vor der Installation.
- Stellen Sie sicher, dass die Löcher im Waschtisch 1-1/4 Zoll groß sind.
- Verwenden Sie nur neutral aushärtende Dichtmittel.
- Spülen Sie die Leitungen nach der Installation gründlich durch.
- Prüfen Sie das System auf Lecks, bevor Sie den Waschtisch endgültig schließen.
Technische Daten in der Praxis
- Measurement A
- Die erforderliche Einbauhöhe der Ventile, abhängig vom gewählten Griffmodell (siehe Tabelle auf Seite 2).
- 1/4 Umdrehung
- Der Griff sollte sich nach der Montage innerhalb einer 1/4 Umdrehung öffnen und schließen lassen.
Abbildungen und Diagramme

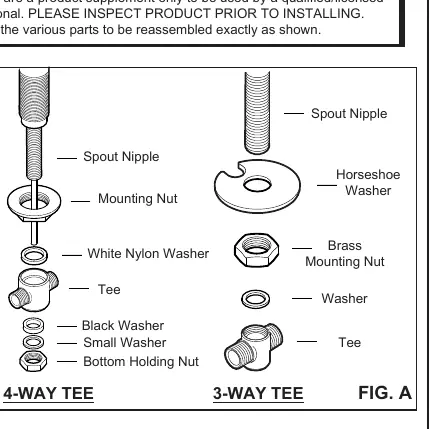

- FIG A: Zeigt die Montage des Auslaufs und die Unterschiede zwischen 3-Wege- und 4-Wege-T-Stücken.

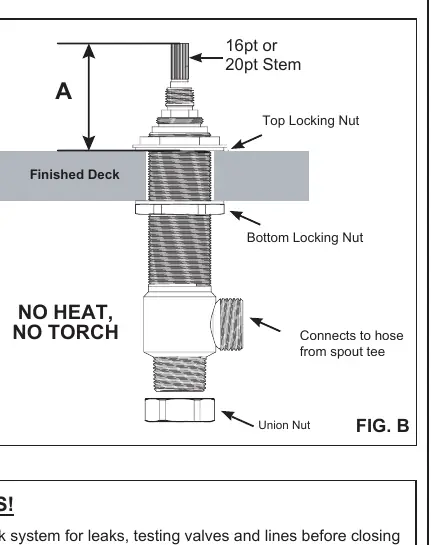

- FIG B: Zeigt die Installation der Ventile und die Messung der Einbauhöhe (Measurement A).
- FIG C: Detaillierte Darstellung der Pop-up-Abflussmontage.
- FIG D: Detaillierte Darstellung der Soft-touch-Abflussmontage.
Modellkompatibilität
- Nur für den privaten Gebrauch (Residential Use).
- Nicht für gewerbliche Installationen geeignet.
- Die Garantie deckt keine Schäden durch säurehaltige oder bleihaltige Dichtmittel ab.
