Bedienungsanleitung für das Logikmodul Siemens LOGO! 0BA8

Schnellstartanleitung für das Siemens LOGO! 0BA8 Logikmodul. Erfahren Sie alles über Installation, Verdrahtung, Programmierung, Webserver-Konfiguration und Fehlerdiagnose.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Handbuch dient als umfassende Referenz für die Siemens LOGO! 0BA8-Serie. Es deckt den gesamten Lebenszyklus des Geräts ab, von der mechanischen Installation und elektrischen Verdrahtung bis hin zur Programmierung und Netzwerkkonfiguration. Beachten Sie, dass die LOGO! 0BA8-Serie nicht mit früheren Geräteserien kompatibel ist.

Gerätebeschreibung und Installation

Das LOGO! 0BA8 ist ein universelles Logikmodul. Die Installation erfolgt auf einer 35-mm-DIN-Schiene oder durch Wandmontage. Achten Sie bei der Verdrahtung auf die Einhaltung der geltenden Sicherheitsvorschriften und verwenden Sie nur zertifizierte Komponenten. Die Stromversorgung muss vor Installations- oder Wartungsarbeiten immer abgeschaltet werden.

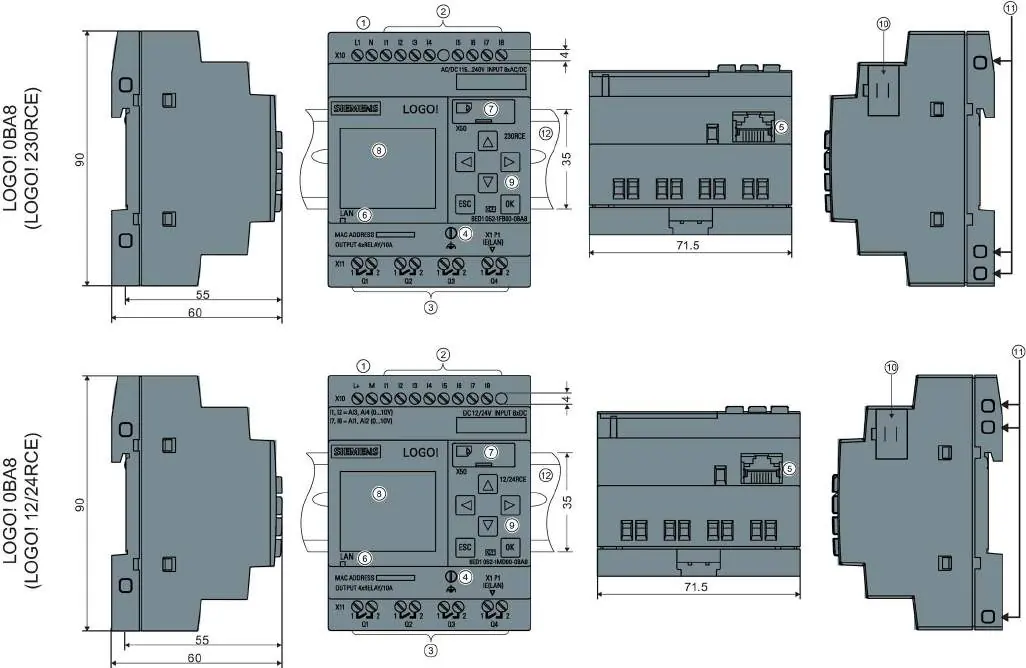

Struktur des LOGO! Basismoduls
Struktur des LOGO! Basismoduls

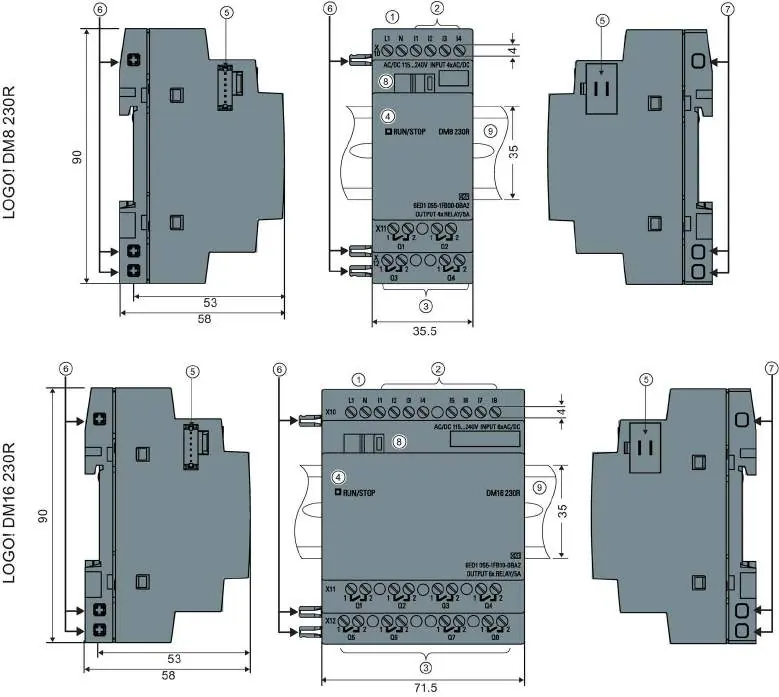

Zusätzliches Montagefoto von Seite 17
Zusätzliches Montagefoto von Seite 17

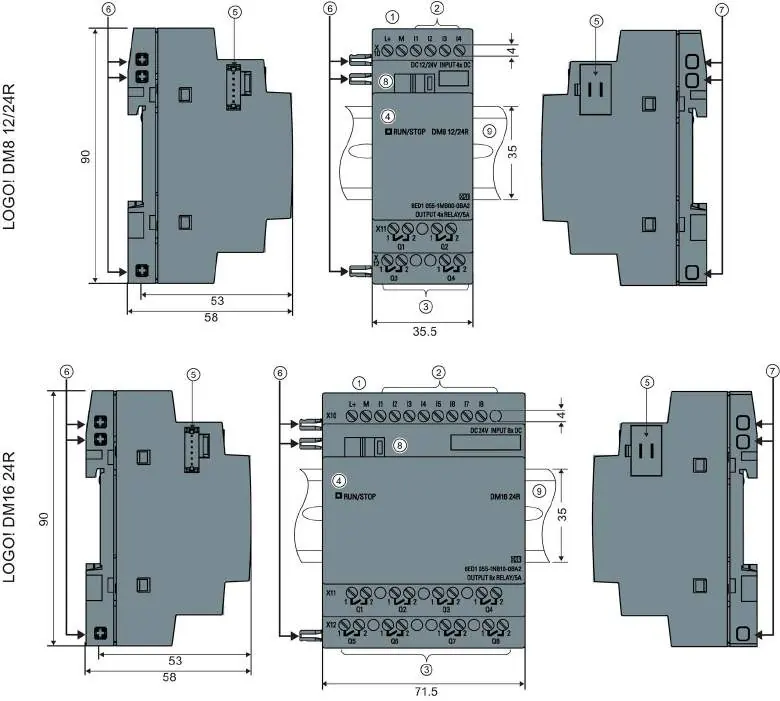

Zusätzliches Montagefoto von Seite 18
Zusätzliches Montagefoto von Seite 18

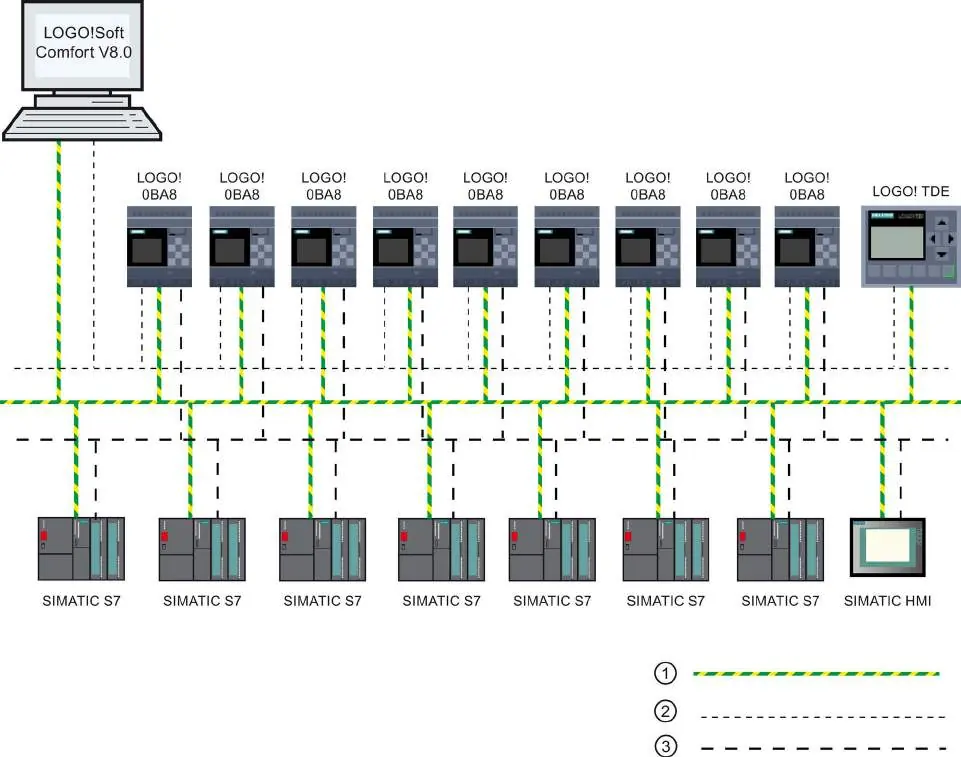

Zusätzliches Montagefoto von Seite 28
Zusätzliches Montagefoto von Seite 28

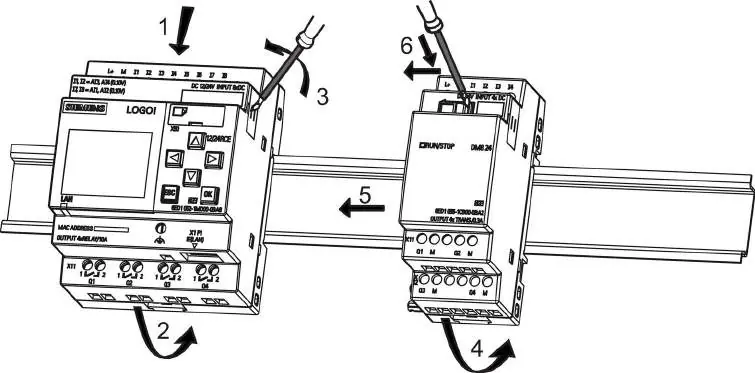

Montage auf DIN-Schiene
Montage auf DIN-Schiene

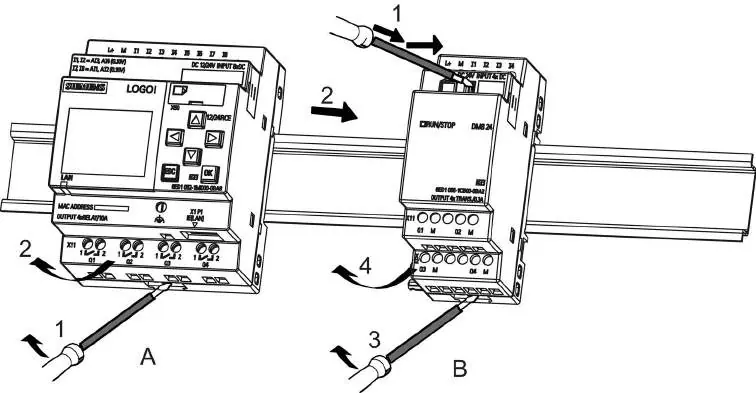

Zusätzliches Montagefoto von Seite 34
Zusätzliches Montagefoto von Seite 34

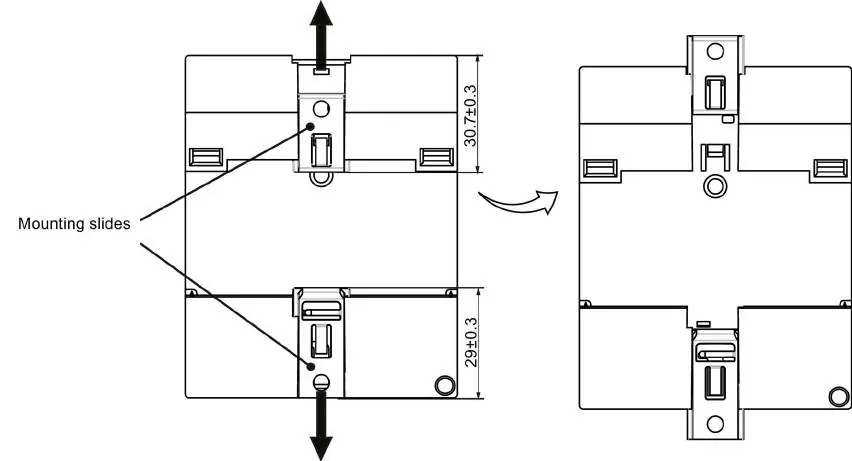

Zusätzliches Montagefoto von Seite 35
Zusätzliches Montagefoto von Seite 35

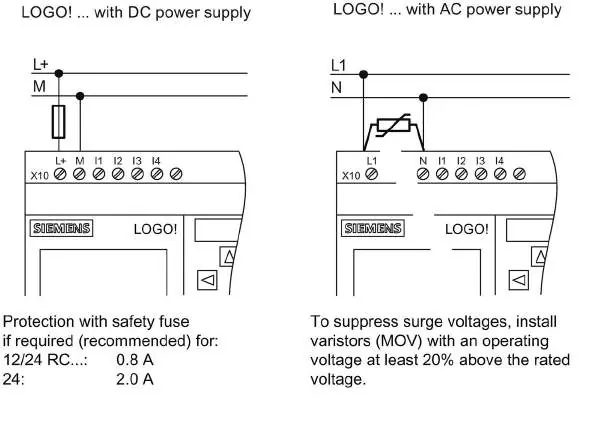

Anschluss der Stromversorgung
Anschluss der Stromversorgung

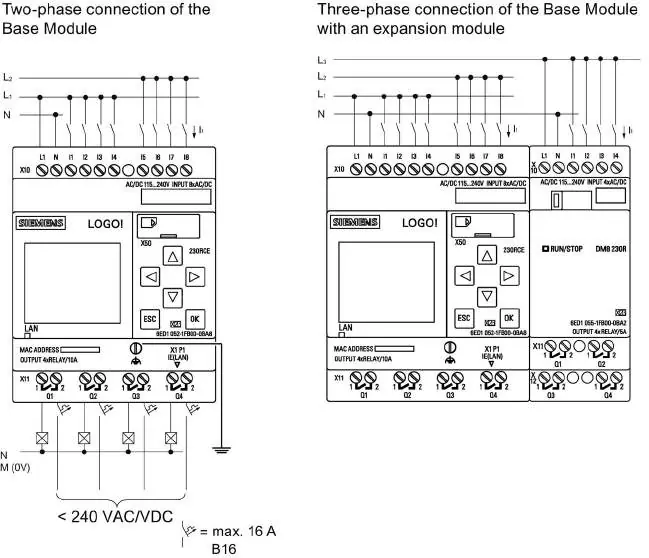

Zusätzliches Montagefoto von Seite 44
Zusätzliches Montagefoto von Seite 44

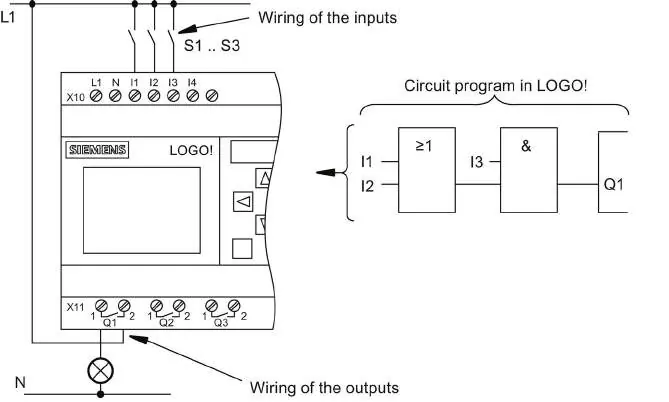

Zusätzliches Montagefoto von Seite 60
Zusätzliches Montagefoto von Seite 60

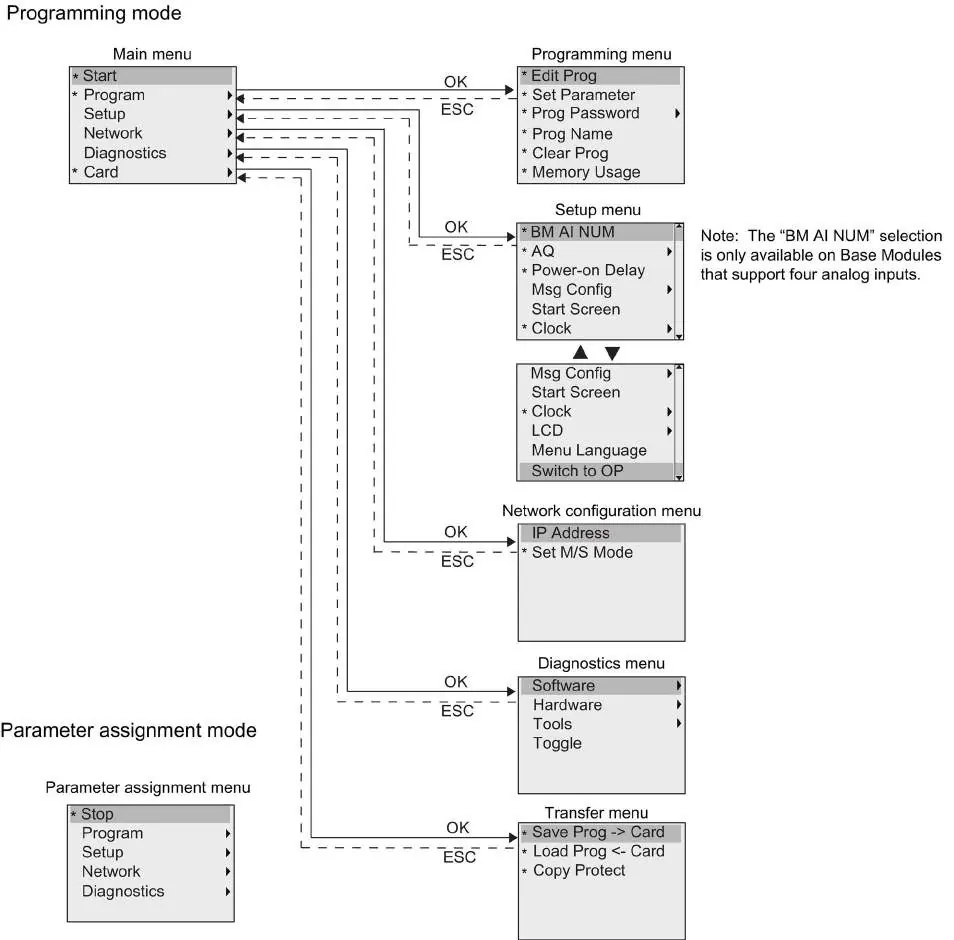

Zusätzliches Montagefoto von Seite 65
Zusätzliches Montagefoto von Seite 65

Programmierung und Bedienung

Die Programmierung kann direkt am Gerät oder über die Software LOGO!Soft Comfort erfolgen. Das Handbuch erläutert die Erstellung von Schaltprogrammen durch die Verknüpfung von Blöcken und Anschlüssen. Wichtige Konzepte sind hierbei die Unterscheidung zwischen Basis- und Spezialfunktionen sowie die Nutzung von Flags und Netzwerkeingängen/-ausgängen.

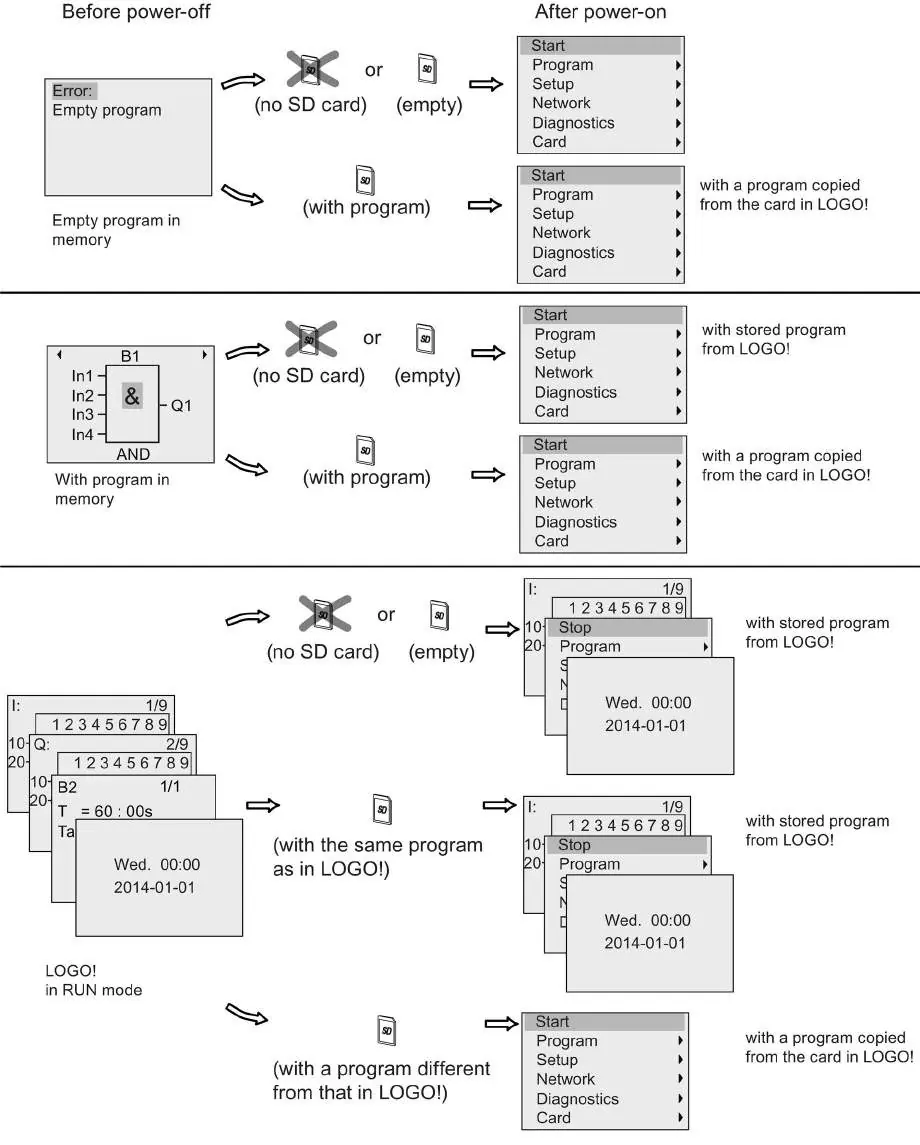

Reaktionen beim Einschalten
Reaktionen beim Einschalten

Webserver und Netzwerkkonfiguration

Das LOGO! 0BA8 verfügt über einen integrierten Webserver, der den Zugriff über Standard-Webbrowser ermöglicht. Die Netzwerkkonfiguration (IP-Adresse, Subnetzmaske, Gateway) kann direkt am Gerät vorgenommen werden, sofern der Administrator-Zugriff konfiguriert ist.

Fehlerdiagnose und Wartung

Das Gerät bietet umfangreiche Diagnosefunktionen für Software- und Hardwarefehler. Über das Diagnosemenü können Sie den Status von S7-Verbindungen, Ethernet-Schnittstellen, Micro-SD-Karten und Erweiterungsmodulen überprüfen. Fehlerereignisse können protokolliert und bei Bedarf gelöscht werden.

Technische Daten

Die technischen Daten umfassen detaillierte Angaben zu Spannungsbereichen, Leistungsaufnahme, Schaltkapazitäten der Relaisausgänge sowie Umgebungsbedingungen wie Betriebstemperatur und Schutzart (IP20 für Basismodule, IP65 für TDE-Frontplatten).

Herstellerinformationen

Siemens AG

Markenprofil

Praktische Hilfe

Typische Probleme

LOGO! erkennt Erweiterungsmodule nicht beim Start.

Stellen Sie sicher, dass die Stromversorgung für die Erweiterungsmodule vor oder gleichzeitig mit dem LOGO! Basismodul eingeschaltet wird und die mechanische Verbindung korrekt eingerastet ist.

Schwankende Analogwerte.

Verwenden Sie ausschließlich geschirmte Leitungen für Analogsignale, halten Sie diese so kurz wie möglich und klemmen Sie den Schirm nur einseitig an den FE-Anschluss des Moduls.

Falsche Signalerkennung bei 230V-Eingängen.

Bei Verwendung von Schaltern mit Glimmlampen kann ein X1/X2-Kondensator (100 nF, 275 VAC) parallel geschaltet werden, um Kriechströme zu unterdrücken.

Vor der Verwendung

  • Spannungsversorgung des Moduls prüfen (12/24V oder 230V Version).
  • Mechanische Montage auf DIN-Schiene oder Wand sicherstellen.
  • Verdrahtung gemäß Schaltplan und Spannungsklasse durchführen.
  • FE-Anschluss (Funktionserde) mit Erde verbinden.
  • Bei Netzwerknutzung: Ethernet-Kabel (Kategorie 5, geschirmt) anschließen.
  • Bei Verwendung von SD-Karten: Karte muss FAT32-formatiert sein.

Technische Daten in der Praxis

Spannungsbereiche
Unterscheidung zwischen Klasse 1 ( 24V).
Schaltkapazität
Maximale Strombelastung der Relaisausgänge (typisch 5A oder 10A je nach Modell).

Abbildungen und Diagramme

  • Die Schaltpläne zeigen die korrekte Verdrahtung der Stromversorgung (DC oder AC) und der Ein-/Ausgänge.
  • Die Menüstruktur-Diagramme (Anhang D) helfen bei der Navigation durch die Einstellungen am Gerät.
  • Die Timing-Diagramme verdeutlichen das Verhalten von Zeitfunktionen wie Einschaltverzögerung oder Wischrelais.

Modellkompatibilität

  • LOGO! 0BA8 ist nicht mit früheren Geräteserien (0BA0-0BA7) kompatibel.
  • Erweiterungsmodule müssen die gleiche Spannungsklasse wie das Basismodul haben (Ausnahme: galvanisch isolierte Schnittstellen).
  • LOGO! TDE ist nur mit der 0BA8-Serie kompatibel.
