Bedienungsanleitung für SENA Summit X Kommunikationssystem
Schnelle Hilfe und vollständige Anleitung für das SENA Summit X Snow Sports Kommunikationssystem. Erfahren Sie alles über Installation, Mesh Intercom, Wave Intercom, Smartphone-Kopplung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das SENA Summit X ist ein Kommunikationssystem für den Wintersport. Diese Anleitung deckt die Firmware-Version 1.2.x ab. Für die vollständige Nutzung, insbesondere für Wave Intercom und Firmware-Updates, ist die Installation der Sena Outdoor App sowie der WAVE Intercom App auf Ihrem Smartphone erforderlich.
Über das Gerät
Das Gerät verfügt über Mesh Intercom 3.0, Bluetooth 5.2 und integrierte Lautsprecher mit Advanced Noise Control. Die Steuerung erfolgt über vier Tasten: (+) Taste, Center-Taste, (-) Taste und die Mesh Intercom Taste.
Installation
Wählen Sie die für Ihren Helm passende Montageart:

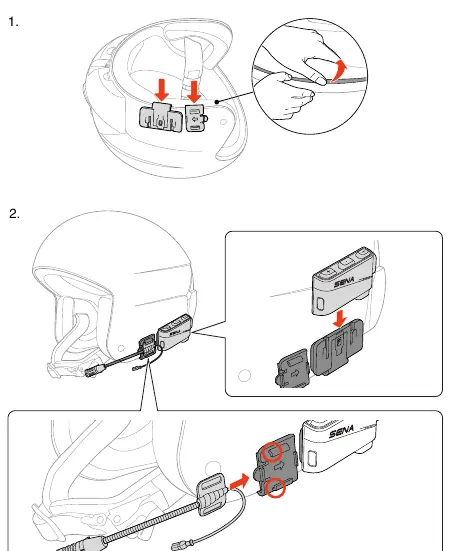

- Clip-Halterung: Wird am Helmrand befestigt.

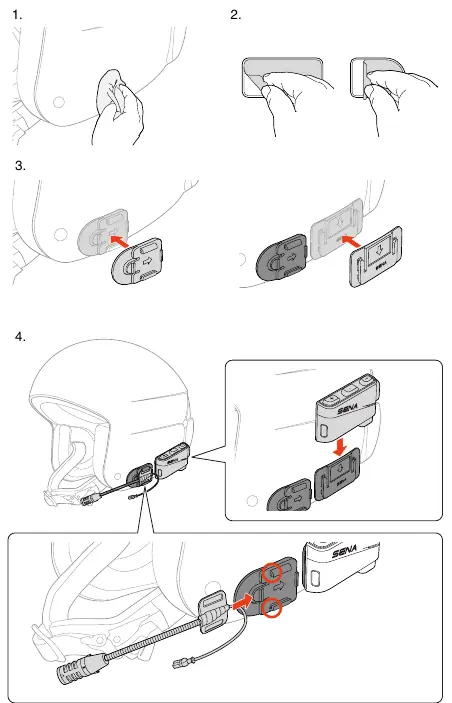

- Klebe-Halterung: Wird mit der mitgelieferten Klebeplatte auf einer glatten Oberfläche des Helms angebracht.
- Riemen-Halterung: Verfügbar in kurzer und langer Ausführung zur Befestigung an den Helmriemen.
Stellen Sie sicher, dass die Lautsprecher und das Mikrofon korrekt im Helm positioniert sind. Nutzen Sie die mitgelieferten Klettpads für die Lautsprecher.
Grundlegende Bedienung
- Einschalten: Center-Taste und (+) Taste für 1 Sekunde drücken.
- Ausschalten: Center-Taste und (+) Taste kurz antippen.
- Lautstärke: (+) oder (-) Taste antippen.
- Laden: Über den USB-C-Anschluss. Ein vollständiger Ladevorgang dauert 2 Stunden.
Smartphone-Verbindung
Beim ersten Einschalten oder nach einem Werksreset wechselt das Gerät automatisch in den Kopplungsmodus. Um Anrufe zu verwalten, nutzen Sie die Center-Taste (Annehmen: 1x tippen, Beenden/Ablehnen: 2 Sekunden drücken).
Mesh Intercom
Das System bietet zwei Modi:
- Open Mesh: Kommunikation mit einer unbegrenzten Anzahl von Benutzern auf einem der 6 Kanäle.
- Group Mesh: Private Gruppe für bis zu 24 Teilnehmer.
Um eine Gruppe zu erstellen, drücken Sie die Mesh Intercom Taste für 5 Sekunden. Zum Wechseln zwischen Open und Group Mesh drücken Sie die Taste für 3 Sekunden.
Wave Intercom
Wave Intercom nutzt Mobilfunkdaten für die Kommunikation. Öffnen Sie die WAVE Intercom App auf Ihrem Smartphone und tippen Sie doppelt auf die Mesh Intercom Taste am Gerät, um beizutreten.
Fehlerbehebung

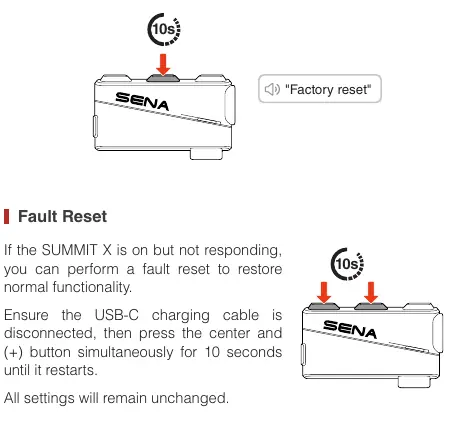

- Werksreset: Center-Taste für 10 Sekunden gedrückt halten.
- Fehler-Reset: Wenn das Gerät nicht reagiert, trennen Sie das Ladekabel und drücken Sie die Center-Taste sowie die (+) Taste gleichzeitig für 10 Sekunden.
Herstellerinformationen
SENA
Praktische Hilfe
Typische Probleme
Gerät reagiert nicht
Führen Sie einen Fehler-Reset durch: Trennen Sie das Ladekabel und drücken Sie die Center-Taste und (+) Taste gleichzeitig für 10 Sekunden.
Mesh Grouping schlägt fehl
Der Vorgang muss innerhalb von 30 Sekunden abgeschlossen sein. Andernfalls hören Sie die Ansage 'Grouping failed'.
Wave Intercom startet nicht
Stellen Sie sicher, dass die WAVE Intercom App auf Ihrem Smartphone geöffnet ist, bevor Sie die Taste am Gerät drücken.
Vor der Verwendung
- Sena Outdoor App herunterladen
- WAVE Intercom App herunterladen
- Helmtyp prüfen und passende Halterung wählen
- Gerät vollständig aufladen (ca. 2 Stunden)
- Firmware-Update über die App prüfen
Technische Daten in der Praxis
- Mesh Intercom 3.0
- Verbesserte Klangqualität und robustere Verbindung.
- Bluetooth 5.2
- Aktueller Standard für stabile drahtlose Verbindung.
Abbildungen und Diagramme
- Tastenbelegung: (+) Taste (1), Center-Taste (2), (-) Taste (3), Mesh Intercom Taste (4).
- Status-LED (5) zeigt Betriebszustand an.
- USB-C Ladeanschluss (8) befindet sich unter einer Abdeckung.
Modellkompatibilität
- Mesh 2.0 kompatibel (kann über die Sena Outdoor App umgeschaltet werden).
- Wave Intercom erfordert eine aktive Mobilfunkverbindung.
