Bedienungsanleitung für SENA 10R Bluetooth-Kommunikationssystem

Wichtige Informationen aus der Anleitung

Das SENA 10R ist ein flaches Bluetooth-Kommunikationssystem für Motorradhelme. Es unterstützt Bluetooth 4.1, 4-Wege-Intercom, FM-Radio, Musik-Sharing und Audio-Multitasking. Vor der ersten Nutzung wird empfohlen, das Gerät vollständig aufzuladen und die aktuelle Firmware über den Sena Device Manager zu installieren.

Installation am Helm

Die Installation umfasst die Montage der Haupteinheit, der Lautsprecher, des Mikrofons und des Akkus.

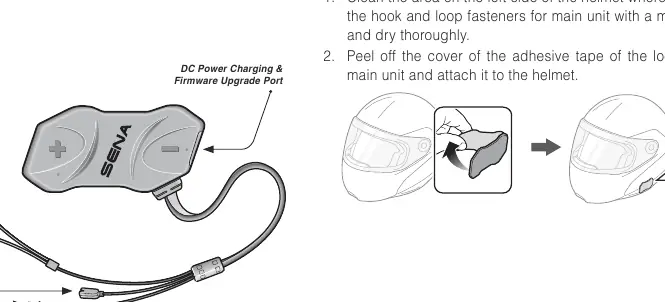

• Haupteinheit: Reinigen Sie die linke Helmseite gründlich. Befestigen Sie die Haupteinheit mit den mitgelieferten Klettverschlüssen oder dem doppelseitigen Klebeband.

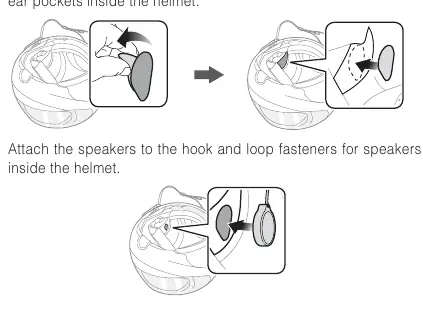

• Lautsprecher: Platzieren Sie die Lautsprecher in den Ohrpolstern des Helms mithilfe der Klettverschlüsse. Nutzen Sie bei Bedarf die beiliegenden Lautsprecherpolster.
• Mikrofon: Installieren Sie das kabelgebundene Bügelmikrofon oder das kabelgebundene Mikrofon (für Integralhelme) an der Innenseite des Helms.

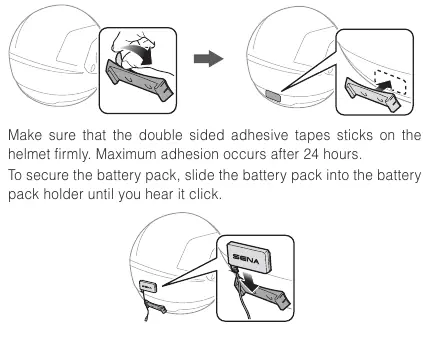

• Akku: Befestigen Sie den Akkuhalter an der Rückseite des Helms und schieben Sie den Akku hinein, bis er einrastet.

Erste Schritte

Die Bedienung erfolgt über drei Tasten: die mittlere Taste, die (+)-Taste und die (-)-Taste.

• Einschalten/Ausschalten: Drücken Sie die mittlere Taste und die (+)-Taste gleichzeitig.
• Lautstärke: Tippen Sie auf die (+)- oder (-)-Taste.
• Aufladen: Verbinden Sie das Gerät über das USB-Kabel mit einem Computer oder Wandladegerät. Die Ladezeit beträgt ca. 2,5 Stunden.

Bluetooth-Kopplung

Um Geräte zu koppeln, halten Sie die mittlere Taste für 10 Sekunden gedrückt, um das Konfigurationsmenü aufzurufen.

• Mobiltelefon: Wählen Sie im Konfigurationsmenü "Phone Pairing" und suchen Sie das SENA 10R in den Bluetooth-Einstellungen Ihres Smartphones.
• Intercom: Halten Sie die mittlere Taste für 5 Sekunden gedrückt, bis Sie "Intercom pairing" hören. Tippen Sie die mittlere Taste an einem der beiden Headsets, um die Verbindung herzustellen.

Intercom-Funktionen

Das 10R unterstützt Intercom-Gespräche mit bis zu drei weiteren Teilnehmern.

• Starten: Tippen Sie die mittlere Taste einmal für den ersten Freund, zweimal für den zweiten und dreimal für den dritten.
• Beenden: Halten Sie die mittlere Taste für 1 Sekunde gedrückt, um ein Gespräch zu beenden.
• Group Intercom: Drücken Sie die (+)- und (-)-Taste gleichzeitig, um eine Gruppen-Intercom-Sitzung mit den zuletzt gekoppelten Headsets zu starten.

FM-Radio

Das Gerät verfügt über ein integriertes FM-Radio.

• Ein-/Ausschalten: Halten Sie die (-)-Taste für 1 Sekunde gedrückt.
• Sender suchen: Doppeltippen Sie die (+)- oder (-)-Taste für die Suchfunktion.
• Speichern: Halten Sie die mittlere Taste für 3 Sekunden gedrückt, um einen Sender als Preset zu speichern.

Konfiguration und Software

Einstellungen können über den Sena Device Manager (PC) oder die Sena Smartphone App vorgenommen werden. Hier lassen sich Funktionen wie Audio Source Priority, VOX-Empfindlichkeit und Sidetone anpassen.

Fehlerbehebung

Bei Problemen mit der Intercom-Verbindung versucht das Gerät automatisch alle 8 Sekunden eine Wiederverbindung. Wenn das Gerät nicht ordnungsgemäß funktioniert, führen Sie einen "Fault Reset" durch, indem Sie eine Büroklammer in das Reset-Loch unter der (+)-Taste drücken.
