Installationsanleitung für SelectBlinds 2-Inch Classic Wood Jalousien
Erfahren Sie, wie Sie Ihre SelectBlinds 2-Inch Classic Wood Jalousien korrekt montieren. Diese Anleitung enthält Schritte zur Halterungsmontage, Wandbefestigung, Bedienung und wichtige Hinweise zur Höhentoleranz.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die SelectBlinds 2-Inch Classic Wood Jalousien werden durch die Montage von Halterungen (Innen- oder Außenmontage), das Anbringen von Blendenclips und des Bedienungsstabs installiert. Die Bedienung erfolgt durch Heben/Senken der unteren Schiene und Drehen des Stabs zur Lamellenverstellung. S. 1
Wichtigste Schritte
- Montage der Halterungen S. 1
- Anbringen der Blendenclips und des Bedienungsstabs S. 1
- Bedienung der Jalousie S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Höhentoleranz | +6 bis +10 Zoll | Zusätzliche Höhe bei Lieferung ist produktionsbedingt normal. | S. 1 |
Wo es im PDF steht
- Installationsanleitung S. 1
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Bitte beachten Sie, dass dieses Produkt mit einem Übermaß von bis zu 6 Zoll (ca. 15 cm) in der Höhe gefertigt wird. Bei Jalousien über 84 Zoll (ca. 213 cm) können es bis zu 10 Zoll (ca. 25 cm) zusätzlicher Höhe sein. Dies ist produktionsbedingt normal und stellt keinen Fehler oder Defekt dar.
Benötigte Werkzeuge
- Akkuschrauber mit 1/4 Zoll Sechskant-Bit
- Kreuzschlitzschraubendreher
- Bleistift
- Maßband

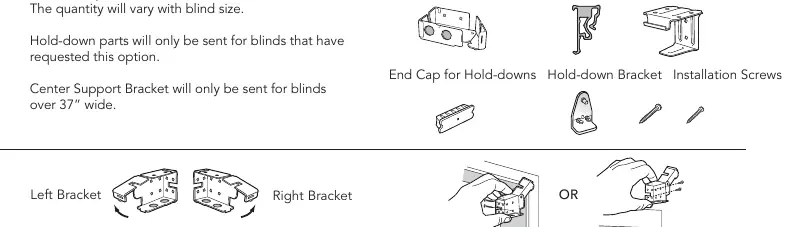

Vorbereitung und Teile
Überprüfen Sie den Inhalt der Hardware-Box. Die Menge der Teile variiert je nach Größe der Jalousie. Zu den Teilen gehören Installationshalterungen, Blendenclips, Endkappen für Hold-down-Halterungen, Hold-down-Halterungen und Schrauben. Ein mittlerer Stützwinkel (Center Support Bracket) wird nur bei Jalousien mit einer Breite von über 37 Zoll (ca. 94 cm) mitgeliefert.
Montage der Halterungen
Bestimmen Sie die Position der Halterungen basierend auf der Montageart (Innen- oder Außenmontage). Bei Bedarf muss der mittlere Stützwinkel angebracht werden. Die Halterungen werden links und rechts montiert.

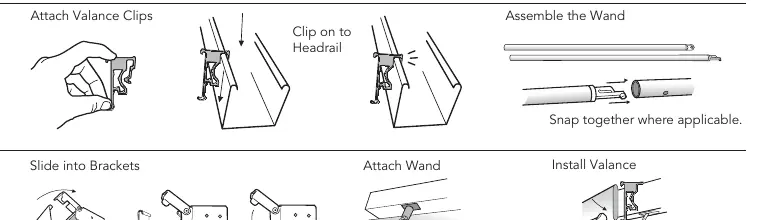

Montage der Blende und des Bedienungsstabs
Bringen Sie die Blendenclips am Kopfprofil an. Setzen Sie den Bedienungsstab zusammen, falls dies erforderlich ist, und befestigen Sie ihn.
Abschließende Montage
Schieben Sie die Jalousie in die Halterungen. Befestigen Sie den Bedienungsstab und installieren Sie die Blende. Falls Hold-down-Halterungen bestellt wurden, montieren Sie diese nun.
Bedienung der Jalousie
Heben oder senken Sie die Jalousie, indem Sie die untere Schiene auf die gewünschte Höhe anheben oder absenken. Öffnen oder schließen Sie die Lamellen, indem Sie den Bedienungsstab drehen, bis die gewünschte Position erreicht ist.
Herstellerinformationen
SelectBlinds
Praktische Hilfe
Typische Probleme
Die Jalousie ist länger als die bestellte Höhe.
Dies ist normal. Das Produkt wird mit bis zu 6 Zoll (ca. 15 cm) Übermaß gefertigt. Bei Jalousien über 84 Zoll (ca. 213 cm) können es bis zu 10 Zoll (ca. 25 cm) sein.
Vor der Verwendung
- Akkuschrauber mit 1/4 Zoll Sechskant-Bit bereitlegen
- Kreuzschlitzschraubendreher bereitlegen
- Bleistift und Maßband bereitlegen
- Prüfen, ob alle Teile (Halterungen, Blendenclips, Schrauben) vorhanden sind
- Bei Jalousien über 37 Zoll Breite prüfen, ob der mittlere Stützwinkel vorhanden ist
Technische Daten in der Praxis
- Center Support Bracket
- Mittlerer Stützwinkel, erforderlich für Jalousien über 37 Zoll Breite.
- Hold-down-Halterungen
- Werden nur mitgeliefert, wenn diese Option bei der Bestellung explizit angefordert wurde.
Abbildungen und Diagramme
- Die Anleitung zeigt die Unterscheidung zwischen Innen- und Außenmontage der Halterungen.
- Die Montage der Blendenclips erfolgt durch Aufstecken auf das Kopfprofil.
Modellkompatibilität
- Hold-down-Halterungen sind nicht bei allen Modellen enthalten.
