Bedienungsanleitung für Sealey RE225.V3 Schraubenfeder-Spannvorrichtung

Detaillierte Bedienungsanleitung für die Sealey RE225.V3 Schraubenfeder-Spannvorrichtung. Erfahren Sie alles über sichere Bedienung, Wartung, technische Daten und die korrekte Anwendung der Spannvorrichtung für McPherson-Federbeine.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Sealey RE225.V3 ist eine Schraubenfeder-Spannvorrichtung für McPherson-Federbeine mit einer Kapazität von 1600 kg. Sie erfordert die Verwendung von passenden Backen und muss vor Gebrauch sicher in einem Schraubstock befestigt werden. S. 1, 2

Wichtigste Schritte

  • Backen mit 60 Nm festziehen S. 1, 2
  • Sicherheitsdraht installieren S. 3

Probleme und Lösungen

Beschädigung oder Verformung festgestellt

Stoppen Sie die Verwendung sofort und kontaktieren Sie Ihren Händler.

S. 3

Wartung und Reset

  • Führen Sie monatliche Inspektionen durch und fetten Sie die Führungsspindel alle sechs Monate mit Graphitfett. S. 3

Technische Daten

Parameter Wert Hinweis Seiten
Kapazität 1600 kg Maximale Belastung S. 1
Maximale Backenöffnung 335 mm Maximaler Arbeitsbereich S. 1

Wo es im PDF steht

  • Sicherheit und Spezifikationen S. 1
  • Bedienung und Aufbau S. 2
  • Sicherheitsdraht und Wartung S. 3
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Fig. A und B: Aufbau der Spannvorrichtung und korrekte Ausrichtung der Feder. Seite 2 Fig. E: Einspannen des Kompressors in einen Schraubstock. Seite 2 Fig. F, G und H: Installation des Sicherheitsdrahtes. Seite 3

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Verwendung der Sealey RE225.V3 Schraubenfeder-Spannvorrichtung. Das Gerät ist ausschließlich für das Spannen und Entspannen von McPherson-Federbeinen in einer Werkstattumgebung konzipiert. Es ist nicht für den Ausbau von Federbeinen aus dem Fahrzeug vorgesehen. Vor der Verwendung müssen die Sicherheitshinweise zwingend gelesen werden, da unsachgemäße Handhabung zu schweren Verletzungen führen kann.

Sicherheitshinweise

  • Tragen Sie immer einen Gesichtsschutz und Schutzhandschuhe.
  • Stellen Sie sicher, dass die Federwindungen sich während des Kompressionsvorgangs niemals berühren.
  • Die Schrauben der Backen müssen vor jedem Gebrauch mit einem Drehmoment von 60 Nm festgezogen werden.
  • Verwenden Sie das Gerät niemals, wenn Teile beschädigt oder fehlend sind.
  • Lassen Sie eine komprimierte Feder niemals unbeaufsichtigt.
  • Verwenden Sie den Sicherheitsdraht, um die Feder zu sichern.

Bedienung

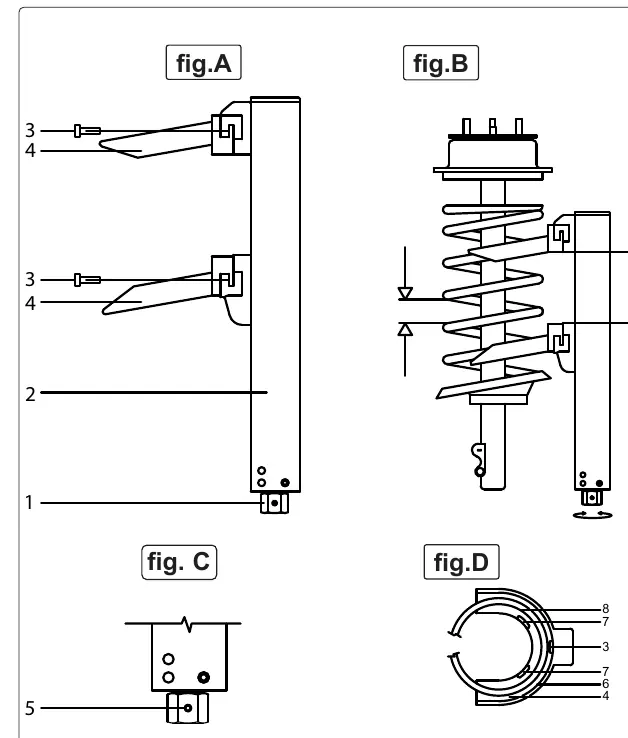

Fig. A und B: Aufbau der Spannvorrichtung und korrekte Ausrichtung der Feder.
Fig. A und B: Aufbau der Spannvorrichtung und korrekte Ausrichtung der Feder.
Fig. E: Einspannen des Kompressors in einen Schraubstock.
Fig. E: Einspannen des Kompressors in einen Schraubstock.

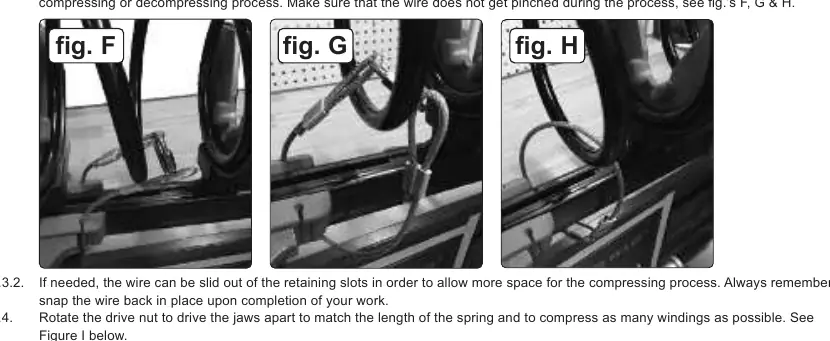

Fig. F, G und H: Installation des Sicherheitsdrahtes.
Fig. F, G und H: Installation des Sicherheitsdrahtes.
  1. Vorbereitung: Entfernen Sie das McPherson-Federbein aus dem Fahrzeug. Reinigen Sie die Feder von Schmutz und Fett an den Stellen, an denen die Backen angesetzt werden.
  2. Auswahl: Wählen Sie die passende Backengröße (klein oder groß) für den Federdurchmesser.
  3. Montage: Montieren Sie die Backen am Kompressor und ziehen Sie die Befestigungsschrauben mit 60 Nm fest.
  4. Sicherung: Installieren Sie den Sicherheitsdraht um die Feder und stellen Sie sicher, dass das Schnellschloss verriegelt ist.
  5. Kompression: Spannen Sie den Kompressor in einen Schraubstock ein. Drehen Sie die Antriebsmutter mit einem Steckschlüssel, um die Feder zu komprimieren. Achten Sie darauf, dass die Feder mittig in den Backen sitzt.
  6. Demontage: Nach dem sicheren Komprimieren kann das obere Lager des Federbeins entfernt werden.

Wartung

Eine regelmäßige Wartung ist für die Sicherheit unerlässlich:

  • Überprüfen Sie das Gerät monatlich auf Schäden oder Verformungen.
  • Halten Sie das Gerät sauber und trocken.
  • Fetten Sie die Führungsspindel mindestens alle sechs Monate mit Graphitfett ein.
  • Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden; verwenden Sie nur Originalersatzteile.

Herstellerinformationen

Sealey

Markenprofil
Herstellerwebsite https://www.sealey.co.uk

Praktische Hilfe

Typische Probleme

Federwindungen berühren sich

Stoppen Sie den Kompressionsvorgang sofort, um Beschädigungen und Verletzungsgefahren zu vermeiden.

Unsichere Federposition

Überprüfen Sie vor und während des Vorgangs, ob die Feder sicher in den äußeren Rippen und Sicherheitsstegen der Backen sitzt.

Sicherheitsdraht behindert den Vorgang

Der Draht kann bei Bedarf aus den Halteschlitzen geschoben werden, muss aber nach Abschluss der Arbeit sofort wieder eingerastet werden.

Vor der Verwendung

  • Prüfen Sie das Gerät auf volle Funktionsfähigkeit.
  • Stellen Sie sicher, dass die Feder sauber ist (Fett und Schmutz entfernen).
  • Wählen Sie die richtige Backengröße für den Federdurchmesser.
  • Stellen Sie sicher, dass die Schrauben der Backen mit 60 Nm festgezogen sind.
  • Prüfen Sie, ob der Sicherheitsdraht korrekt installiert ist.

Technische Daten in der Praxis

Maximale Backenöffnung
335 mm, der maximale Arbeitsbereich der Spannvorrichtung.
Drehmomentbegrenzung
Maximal 120 Nm beim Komprimieren, um den Sicherheitsstift nicht zu überlasten.

Abbildungen und Diagramme

  • Fig. A/B: Zeigt den korrekten Aufbau und die Ausrichtung der Feder im Kompressor.
  • Fig. E: Zeigt die korrekte Einspannung des Kompressors in einen Schraubstock.
  • Fig. F/G/H: Zeigt die korrekte Installation des Sicherheitsdrahtes um die Feder.

Modellkompatibilität

  • Nur für McPherson-Federbeine geeignet.
  • Nicht zum Ausbau von Federbeinen aus dem Fahrzeug verwenden.
  • Nur für die in der Anleitung genannten Federtypen verwenden.
