Bedienungsanleitung für Scosche StuckUp Vent/Dash Wireless Qi-Ladegerät
Schnellstartanleitung und Bedienungshilfe für das Scosche StuckUp Vent/Dash Wireless Qi-Ladegerät. Erfahren Sie, wie Sie die Halterung montieren, Ihr Gerät sicher befestigen und den Ladestatus über die LED-Anzeigen überwachen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Scosche StuckUp Vent/Dash ist ein universelles kabelloses Qi-Ladegerät für Fahrzeuge. Diese Anleitung beschreibt die Montage am Armaturenbrett oder an Lüftungsschlitzen sowie die korrekte Bedienung. Bitte beachten Sie, dass die tatsächliche Ladegeschwindigkeit von der Gerätesoftware und den Umgebungsbedingungen abhängt.

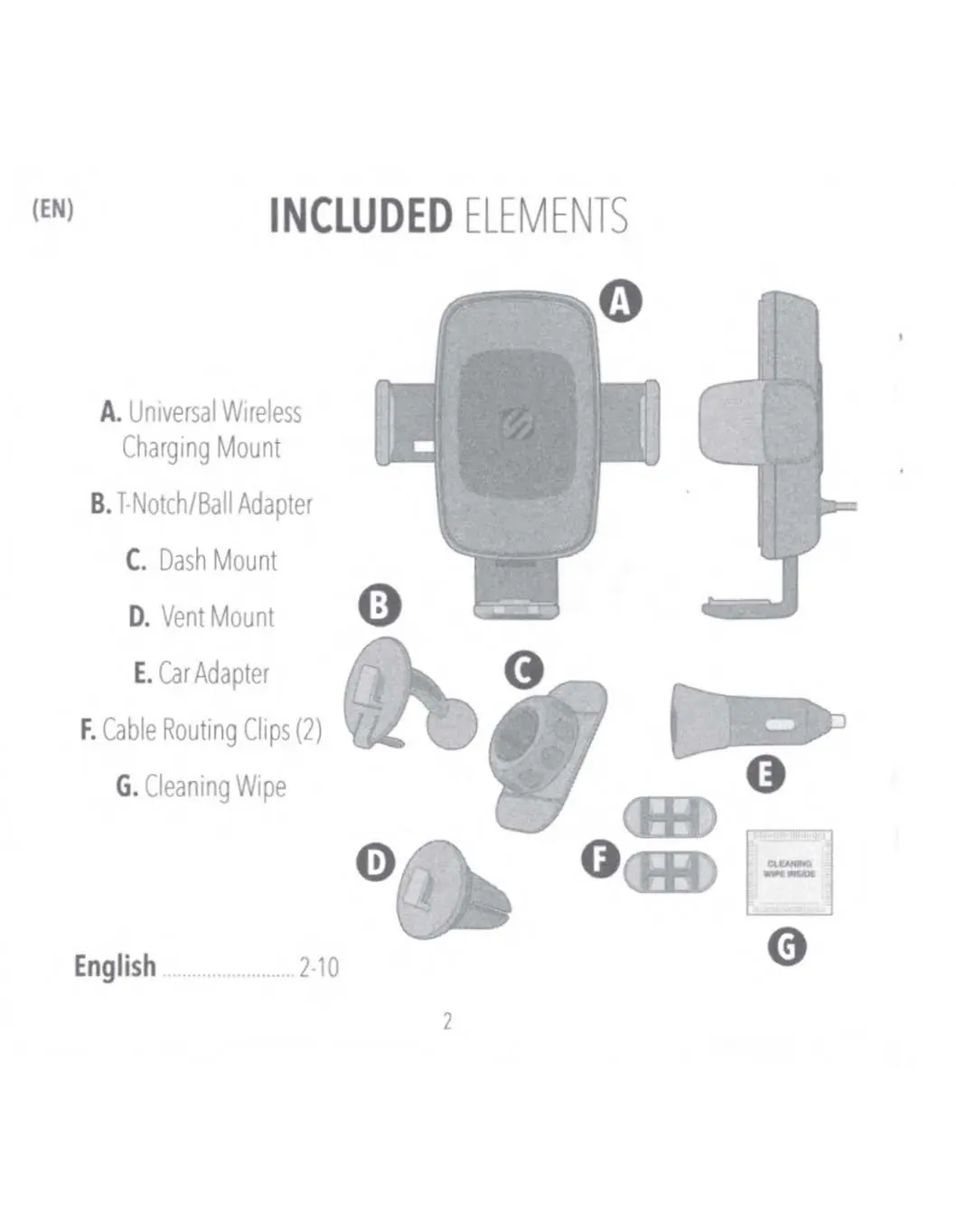

Lieferumfang
- Universelle kabellose Ladehalterung
- T-Notch/Kugelgelenk-Adapter
- Halterung für Armaturenbrett (Dash Mount)
- Halterung für Lüftungsschlitz (Vent Mount)
- Kfz-Ladegerät (Car Adapter)
- 2x Kabel-Clip
- Reinigungstuch

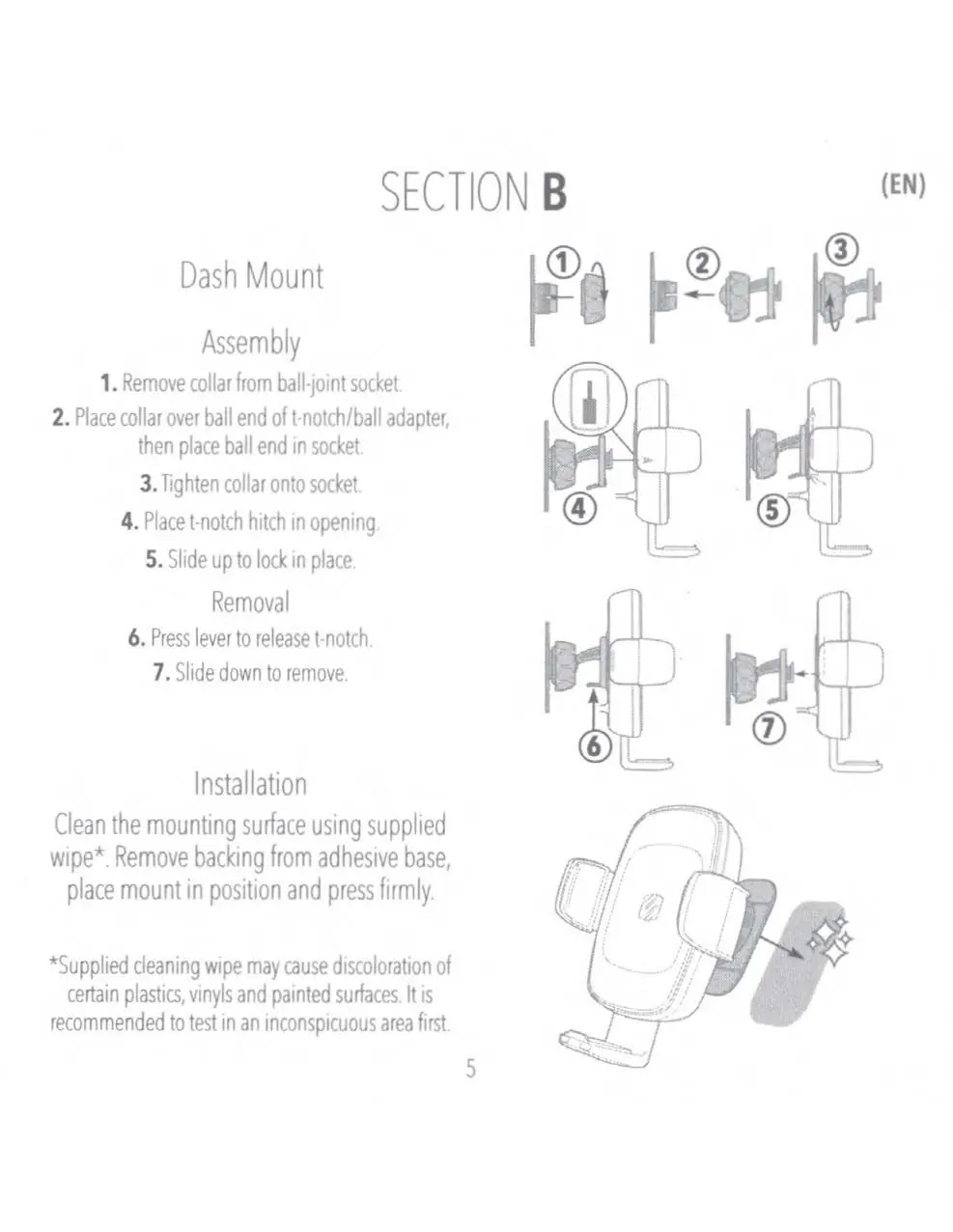

Montage am Armaturenbrett
- Entfernen Sie den Kragen von der Kugelgelenk-Buchse.
- Platzieren Sie den Kragen über dem Kugelende des T-Notch/Kugelgelenk-Adapters und setzen Sie das Kugelende in die Buchse ein.
- Ziehen Sie den Kragen fest.
- Setzen Sie den T-Notch-Haken in die Öffnung ein und schieben Sie ihn nach oben, um ihn zu arretieren.
- Reinigen Sie die Montagefläche mit dem beiliegenden Tuch. Entfernen Sie die Schutzfolie von der Klebebasis, positionieren Sie die Halterung und drücken Sie sie fest an.

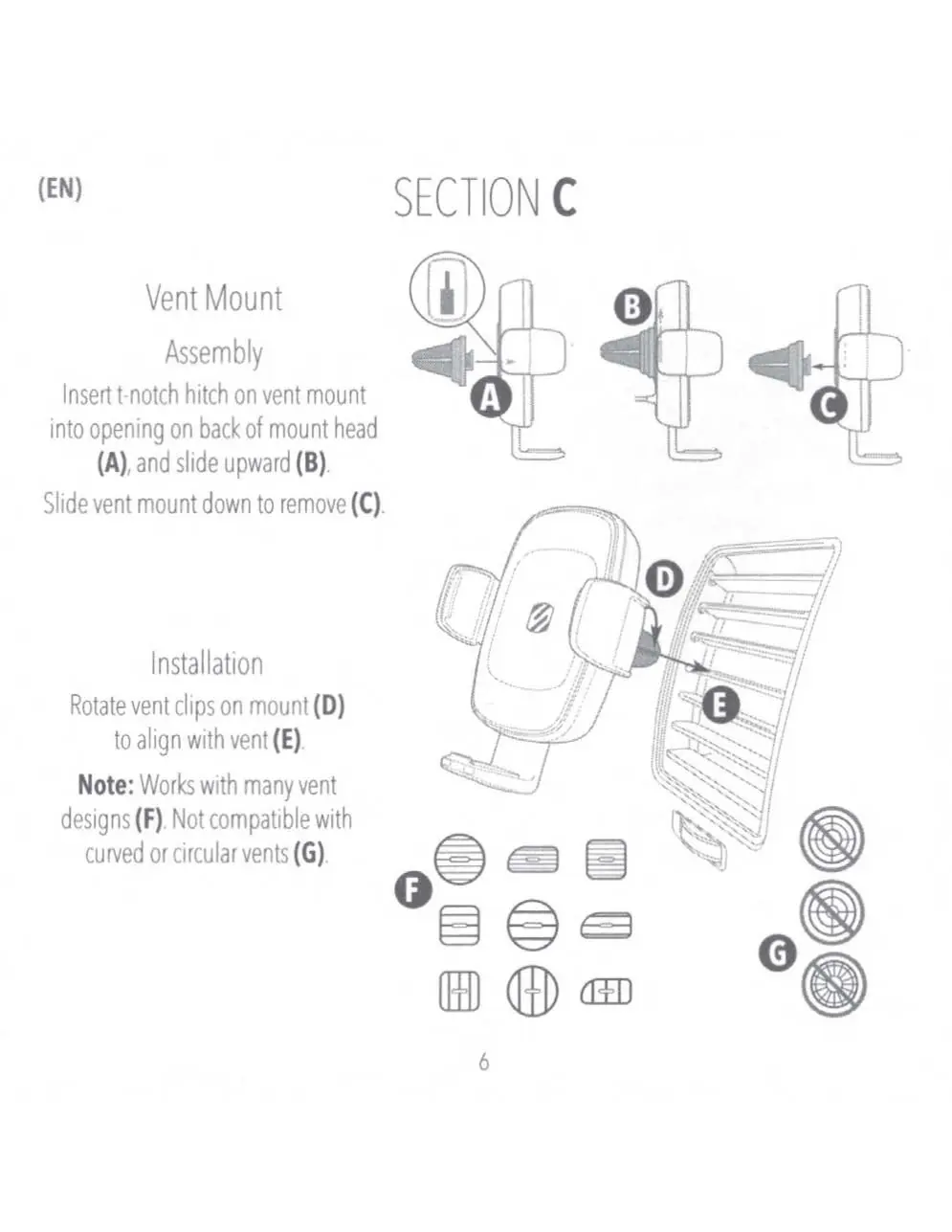

Montage am Lüftungsschlitz
- Setzen Sie den T-Notch-Haken der Lüftungshalterung in die Öffnung auf der Rückseite des Halterungskopfes ein und schieben Sie ihn nach oben.
- Drehen Sie die Lüftungsclips an der Halterung, um sie an die Lamellen Ihres Lüftungsschlitzes anzupassen.
- Hinweis: Nicht kompatibel mit runden oder gebogenen Lüftungsschlitzen.

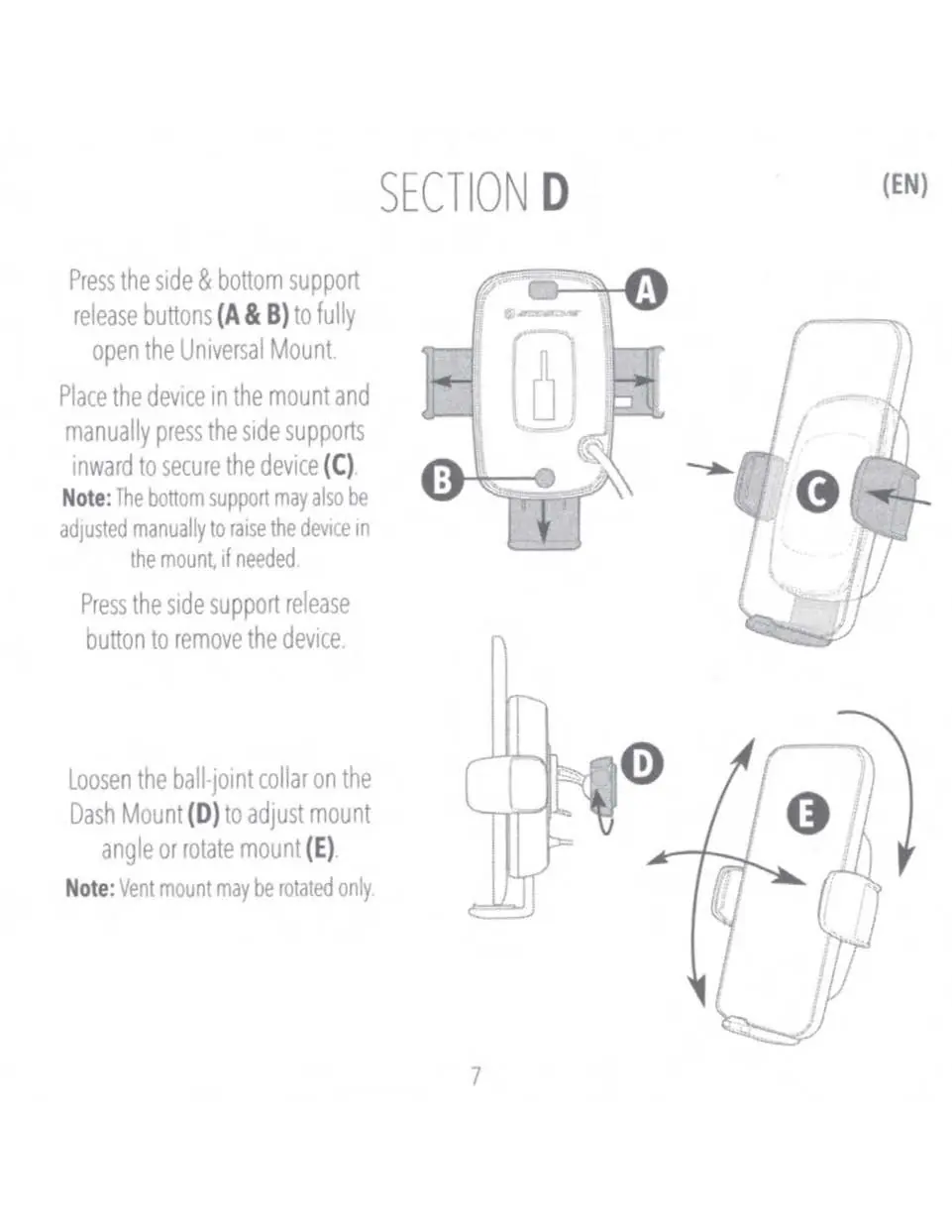

Gerätebedienung und Einstellung
Drücken Sie die Entriegelungstasten für die Seiten- und Bodenstützen, um die Halterung vollständig zu öffnen. Legen Sie Ihr Gerät ein und drücken Sie die Seitenstützen manuell nach innen, um das Gerät zu sichern. Die Bodenstütze kann bei Bedarf manuell angepasst werden, um das Gerät höher zu positionieren. Zum Entfernen des Geräts drücken Sie erneut die Entriegelungstaste für die Seitenstützen. Bei der Dash-Mount-Variante können Sie das Kugelgelenk lösen, um den Winkel anzupassen oder das Gerät zu drehen.
Anschluss und Ladeanzeigen
Verbinden Sie das Ladegerät mit dem mitgelieferten Kfz-Adapter. Die LED-Statusanzeigen geben Auskunft über den Betriebszustand:
- Aus: Standby
- Blau: Ladevorgang aktiv
- Blinkend Rot: Fremdkörper erkannt (FOD - Foreign Object Detected)
Praktische Hilfe
Typische Probleme
LED blinkt rot
Fremdkörper erkannt (FOD). Entfernen Sie metallische Gegenstände zwischen dem Ladegerät und Ihrem Telefon.
Lüftungshalterung passt nicht
Das Gerät ist nicht kompatibel mit runden oder gebogenen Lüftungsschlitzen.
Klebebasis hält nicht
Reinigen Sie die Oberfläche gründlich mit dem beiliegenden Tuch. Testen Sie die Haftung vorab an einer unauffälligen Stelle, da das Tuch bestimmte Kunststoffe oder Lacke verfärben kann.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit.
- Reinigen Sie die Montagefläche am Armaturenbrett gründlich.
- Stellen Sie sicher, dass Ihr Lüftungsschlitz für die Montage geeignet ist.
- Verwenden Sie den mitgelieferten Kfz-Adapter für die Stromversorgung.

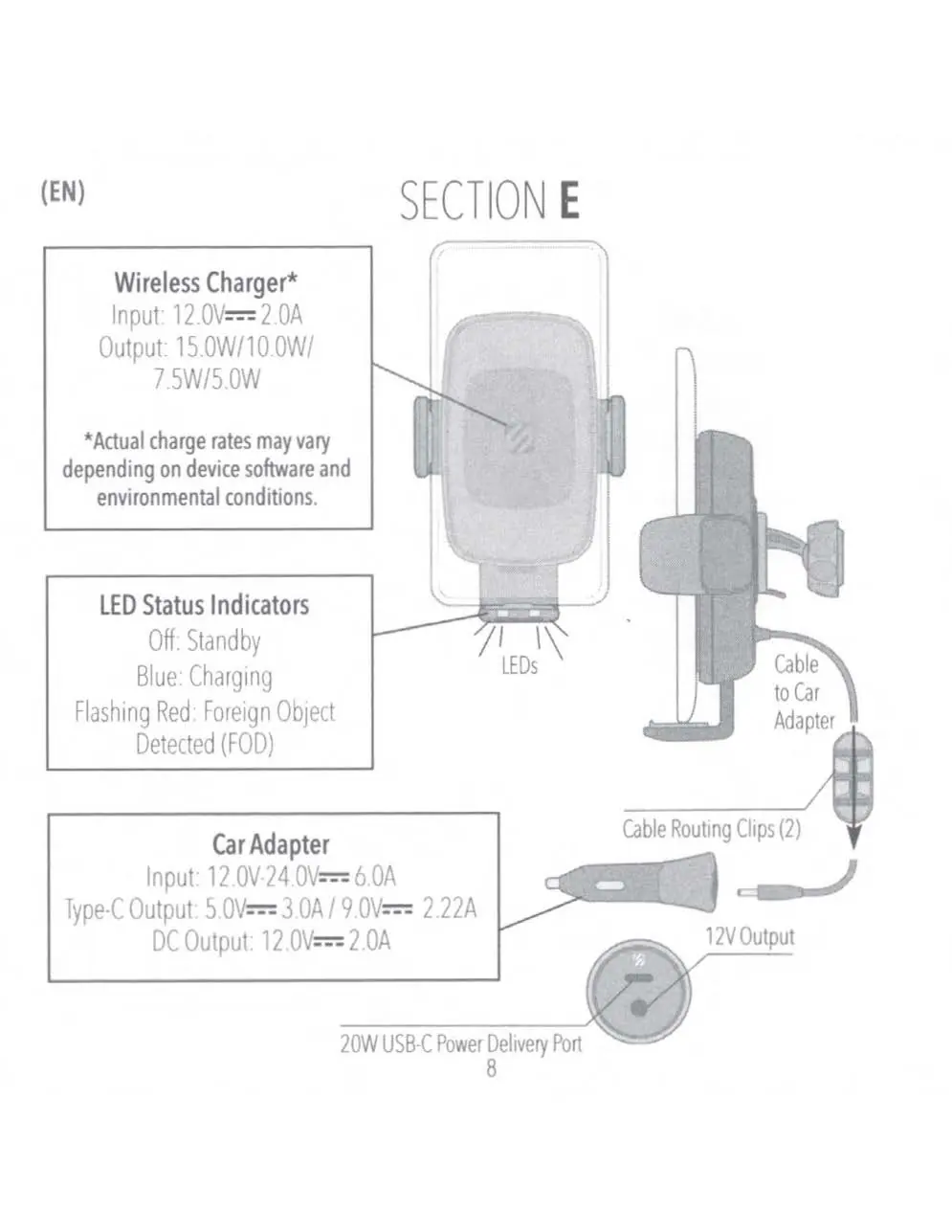

Technische Daten in der Praxis
- Input (Wireless Charger)
- 12.0V / 2.0A
- Output (Wireless Charger)
- Unterstützt 15W, 10W, 7.5W und 5W.
- Car Adapter Output
- Type-C: 5V/3A, 9V/2.22A; DC: 12V/2A.
Abbildungen und Diagramme
- Die Montageanleitung zeigt die Verwendung des Kugelgelenks und der T-Notch-Verbindung.
- Die Abbildungen verdeutlichen die Ausrichtung der Lüftungsclips für verschiedene Lamellen-Designs.
Modellkompatibilität
- Nicht kompatibel mit runden oder gebogenen Lüftungsschlitzen.
- Die Ladegeschwindigkeit variiert je nach Gerät und Umgebungsbedingungen.
