Scorpion Tribunus II 06-120A ESC SBEC Benutzerhandbuch

Produktbeschreibung

Der Scorpion Tribunus II 06-120A ESC SBEC ist ein leistungsstarker elektronischer Drehzahlregler für Flugzeuge und Hubschrauber. Er bietet einen weiten Eingangsspannungsbereich von 11-26,1V (3S-6S Hv-LiPo) und unterstützt Dauerströme von bis zu 120A. Zu den Hauptmerkmalen gehören ein integrierter Phasensensor, Datenprotokollierung, einstellbarer Temperaturschutz sowie ein leistungsstarkes DC-DC BEC (5,1V-8,1V, 10A Dauer / 20A Spitze).

Sicherheitshinweise

• Trennen Sie bei Arbeiten am Modell immer den Propeller oder das Ritzel, wenn der Akku angeschlossen ist.
• Beachten Sie lokale Gesetze für den Betrieb von ferngesteuerten Flugmodellen.
• Fliegen Sie niemals über Menschenmengen.
• Stellen Sie sicher, dass alle RC-Komponenten für die eingestellte BEC-Spannung ausgelegt sind.

Inbetriebnahme und Anschluss

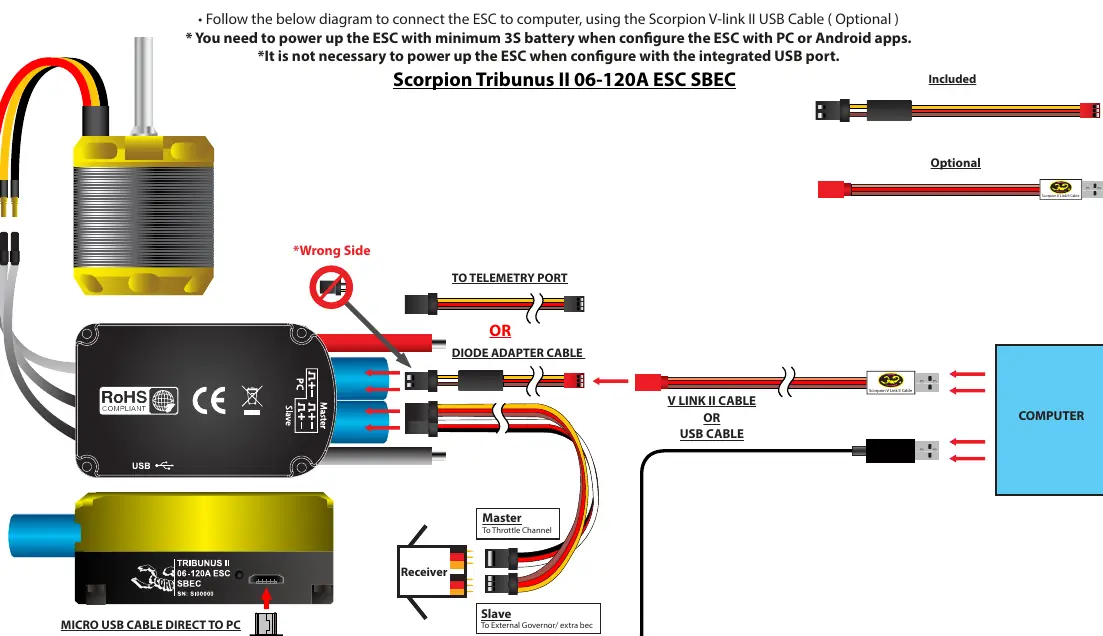

Der Regler verfügt über Master- und Slave-Kabel. Das Master-Kabel wird an den Gaskanal des Empfängers angeschlossen, das Slave-Kabel dient für externe Regler oder zusätzliche BEC-Stromversorgung. Vor dem ersten Einsatz ist eine Kalibrierung des Gaswegs zwingend erforderlich. Achten Sie beim Löten der Akkustecker strikt auf die korrekte Polarität.

Programmierung und Software

Die Konfiguration erfolgt über die Scorpion Sproto PC-Software oder Android-Apps. Über die Software können Parameter wie BEC-Spannung, Drehrichtung, Governor-Modi (für Heli) und Schutzschwellen angepasst werden. Änderungen müssen nach der Konfiguration im Regler gespeichert werden.

Wartung und Fehlerbehebung

Der Regler nutzt Morse-Code-Signale über den Motor, um Statusmeldungen oder Fehler (z.B. Temperaturfehler, Spannungsprobleme) anzuzeigen. Bei Firmware-Updates werden alle Einstellungen gelöscht, daher sollten diese zuvor gesichert werden. Für den Betrieb mit Mikado VBar Control stehen spezielle Integrationsfunktionen zur Verfügung.

Umgang mit Störungen

Bei Signalverlust schaltet der Regler den Motor nach 0,5 Sekunden ab. Der Regler verfügt über einen integrierten Schutz gegen Überstrom, Überspannung und Überhitzung. Bei Auslösung einer Schutzfunktion wird die Leistung automatisch reduziert.
