Scorpion Tribunus 06-120A ESC Benutzerhandbuch

Produktbeschreibung

Der Scorpion Tribunus 06-120A ist ein leistungsstarker elektronischer Drehzahlregler (ESC), der in zwei Versionen erhältlich ist: als SBEC-Variante (mit integriertem BEC) und als OPTO-Variante. Er unterstützt einen weiten Eingangsspannungsbereich von 11,1V bis 25,2V (3S-6S LiPo) und bietet bis zu 120A Dauerstrom. Zu den Hauptmerkmalen gehören ein integrierter Phasensensor, Morsecode-Kommunikation zur Statusanzeige, Datenprotokollierung sowie Unterstützung für Mikado VBar-Steuerungen.

Sicherheitshinweise

• Trennen Sie bei Arbeiten am Modell stets den Propeller oder das Ritzel, wenn der Akku angeschlossen ist.
• Beachten Sie lokale Gesetze zum Betrieb von ferngesteuerten Flugmodellen.
• Fliegen Sie niemals über Menschenmengen oder in deren Nähe.
• Stellen Sie sicher, dass alle RC-Komponenten für die eingestellte BEC-Spannung ausgelegt sind.

Inbetriebnahme und Anschluss

Der Anschluss erfolgt über das Master-Kabel (Empfänger-Drosselkanal) und das Slave-Kabel (externer Regler/RPM-Signal). Achten Sie beim Anlöten der Akkustecker strikt auf die korrekte Polarität. Der Regler sollte mit dem Kühlkörper nach außen montiert werden. Vor dem ersten Flug ist eine Kalibrierung des Drosselweges zwingend erforderlich.

Software und Konfiguration

Die Konfiguration erfolgt über die Sproto-Software am PC oder die Android-App. Hier können Parameter wie BEC-Spannung, Drehrichtung, Governor-Modus (für Helikopter) oder Bremsverhalten (für Flugzeuge) angepasst werden. Nach jeder Änderung muss der SAVE-Button betätigt werden, um die Einstellungen dauerhaft im ESC zu speichern.

Fehlerbehebung

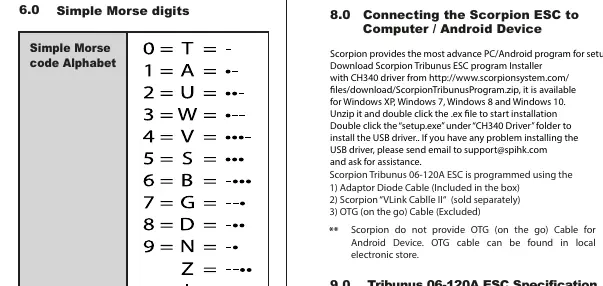

Der Regler nutzt Morsecode-Signale über den Motor und eine LED, um den Status anzuzeigen. Fehler wie Unterspannung, Überstrom oder Überhitzung werden durch spezifische Codes signalisiert. Bei einem Signalverlust stoppt der Regler den Motor nach 0,5 Sekunden als Sicherheitsmaßnahme.

Wartung und Garantie

Der Regler verfügt über einen integrierten Temperaturschutz. Bei Firmware-Updates werden alle Einstellungen gelöscht, daher sollten diese zuvor gesichert werden. Für Reparaturen oder Garantieansprüche ist ein RMA-Verfahren über den Scorpion-Support erforderlich.
