Montageanleitung für Fahrradträger Saris Grand Slam 180S

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Montage- und Bedienungsanleitung für den Saris Grand Slam Fahrradträger (Modelle 180S und 181S). Der Träger ist für den Transport von Fahrrädern an einer Anhängerkupplung konzipiert. Bitte beachten Sie, dass die maximale Tragfähigkeit je nach Modell (3-Bike oder 4-Bike) variiert und das maximale Gewicht pro Fahrrad 16 kg (35 lbs) nicht überschreiten darf.

Lieferumfang und Werkzeuge

Stellen Sie vor Beginn sicher, dass alle Teile (A-P) vorhanden sind. Sie benötigen zusätzlich einen 3/4" Schraubenschlüssel und einen 9/16" Schraubenschlüssel für die Montage.

Montage des Fahrradträgers

• Schritt 1: Setzen Sie das größere vertikale Rohr (P) in die untere Halterung (L) ein. Richten Sie die Löcher aus und sichern Sie diese mit den gelben Schlossschrauben (B) und Muttern (H).
• Schritt 2: Führen Sie das kleinere vertikale Rohr (O) und die Abstandshalter (K) in das größere Rohr (P) ein. Sichern Sie mit Schlossschrauben (C) und Muttern (D).
• Schritt 3: Setzen Sie die obere Schraube (C) in die untere Halterung (L) ein und ziehen Sie diese handfest an.
• Schritt 4: Setzen Sie das Anhängerkupplungsrohr (M) in die untere Halterung (L) ein. Sichern Sie mit Schlossschraube (C), Unterlegscheibe (H) und Mutter (D). Ziehen Sie alle Verbindungen fest.

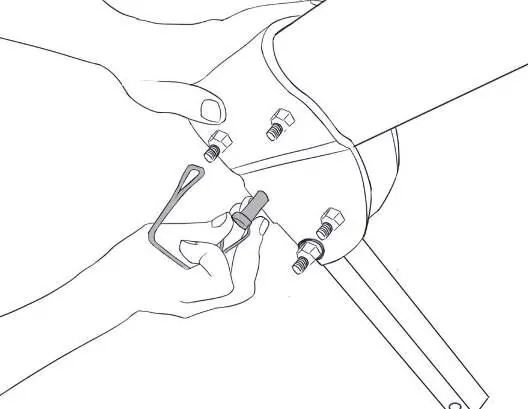

• Schritt 5: Sichern Sie das Anhängerkupplungsrohr mit dem Stift und der Sicherung (G).

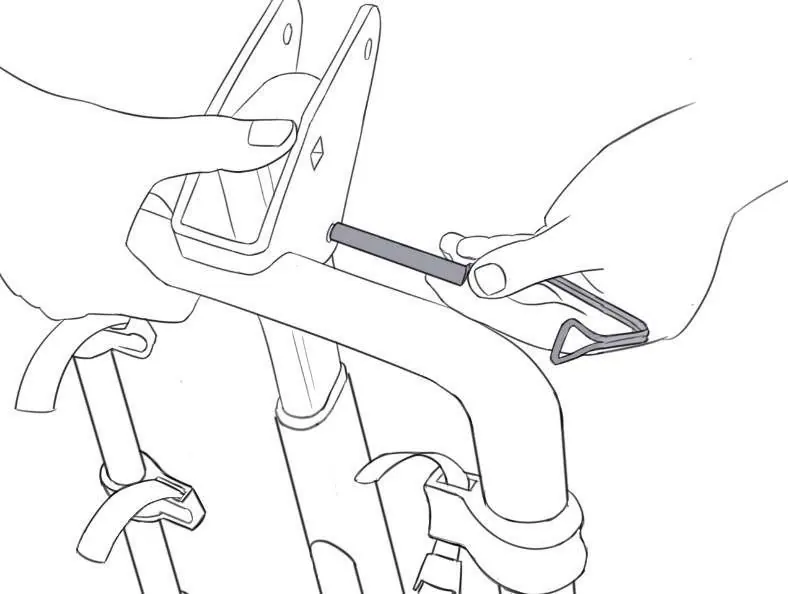

• Schritt 6: Montieren Sie das Armrohr und die Halterung (N) am vertikalen Rohr (O). Sichern Sie die Arme mit dem Stift (Q) und verschrauben Sie die obere Halterung mit Schraube (C), Unterlegscheibe (H) und Mutter (D).

Installation am Fahrzeug

• Schritt 7: Bestimmen Sie, ob Ihre Anhängerkupplung 1,25" oder 2" groß ist. Verwenden Sie bei einer 2" Kupplung den mitgelieferten Adapterblock (J).

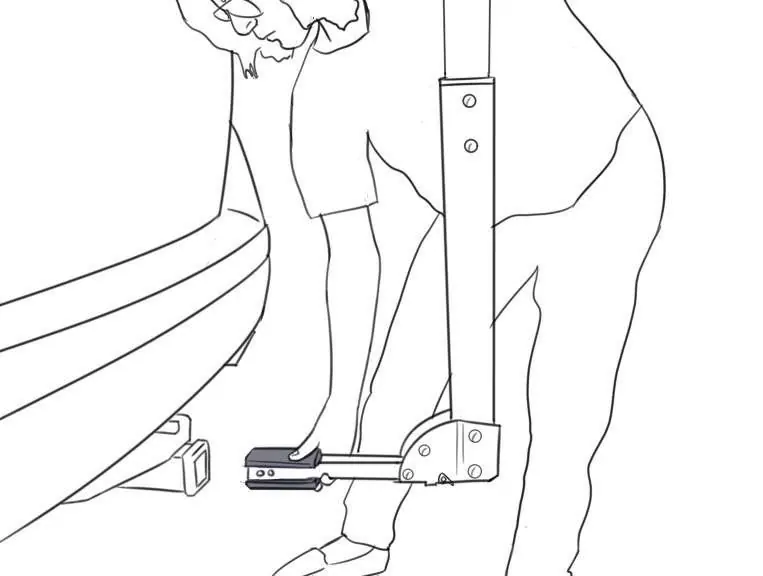

• Schritt 8: Setzen Sie den Träger in die Anhängerkupplung ein, ziehen Sie die Schraube (A) mit einem 3/4" Schraubenschlüssel fest und sichern Sie diese mit dem Splint (E).

Beladung und Nutzung

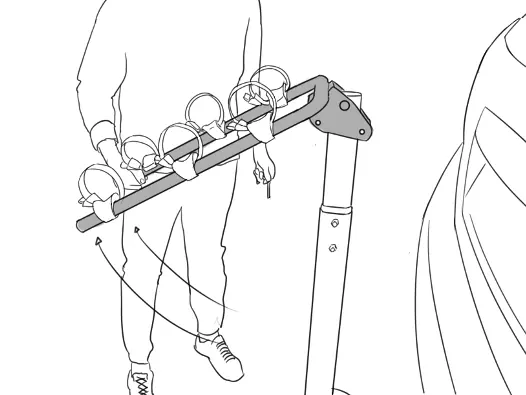

• Schritt 9: Entfernen Sie den Stift, um die Arme in die horizontale Position zu bringen, und setzen Sie den Stift wieder ein.
• Schritt 10: Laden Sie das schwerste Fahrrad zuerst, am nächsten zum Fahrzeug. Fahrräder sollten in entgegengesetzte Richtungen zeigen, um Konflikte mit dem Lenker zu vermeiden.
• Schritt 11-12: Sichern Sie die Fahrräder mit den Haltegurten und dem Schnallengurt (I), der um das vertikale Rohr und die Fahrradrahmen geführt wird.
• Schritt 13-14: Zum Abklappen des Trägers (ohne Fahrräder!) entfernen Sie den Stift an der unteren Halterung und klappen Sie den Träger vom Fahrzeug weg.

Wartung und Pflege

• Vor jeder Nutzung: Wischen Sie die Füße des Trägers ab, vermeiden Sie Bodenkontakt, prüfen Sie Gurte auf Verschleiß, kontrollieren Sie Fahrradhalterungen und prüfen Sie auf lose Schrauben.
• Alle 90 Tage: Reinigen Sie den Träger mit Wasser und milder Seife, schmieren Sie Schlösser (kein WD-40), fetten Sie die Gewinde der Kupplungsschraube und prüfen Sie den Lack auf Kratzer.

Sicherheitshinweise

• Fahren Sie langsam über Bremsschwellen (max. 5-10 mph).
• Entfernen Sie vor der Fahrt alle losen Teile vom Fahrrad (Kindersitze, Körbe, Pumpen etc.).
• Nicht für den Geländeeinsatz oder Geschwindigkeiten über 113 km/h (70 mph) empfohlen.
• Entfernen Sie den Träger vom Fahrzeug, wenn er nicht in Gebrauch ist.
