Reparaturanleitung für Samsung HW-B400F/ZC Soundbar
Detaillierte Reparaturanleitung für die Samsung HW-B400F/ZC Soundbar. Enthält Sicherheitsvorkehrungen, Demontage- und Montageanweisungen für Platinen und Module.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Dieses Dokument ist eine technische Reparaturanleitung für die Samsung Soundbar HW-B400F/ZC. Es enthält Anweisungen zur sicheren Demontage und Montage der internen Komponenten, einschließlich Platinen und Modulen. S. 1, 4
Wichtigste Schritte
- Demontage der Bodenabdeckung S. 10
- Demontage der Hauptplatine und SMPS S. 11
Wo es im PDF steht
- Sicherheitshinweise S. 5, 6, 7, 8
- Demontageanleitung S. 10, 11, 12, 13
- Montageanleitung S. 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine technische Reparaturanleitung für die Samsung Soundbar HW-B400F/ZC. Es richtet sich an Fachpersonal und enthält detaillierte Anweisungen zur sicheren Demontage und Montage der internen Komponenten. Vor Beginn der Arbeiten ist es zwingend erforderlich, die Sicherheitsvorkehrungen zu lesen, um elektrische Schläge oder Schäden an elektrostatisch empfindlichen Bauteilen (ESD) zu vermeiden.
Sicherheitshinweise
Die Sicherheit hat bei der Wartung oberste Priorität. Beachten Sie folgende Punkte:
- Trennen Sie das Gerät vor Wartungsarbeiten immer von der Stromversorgung.
- Entladen Sie Restspannungen, bevor Sie die Leiterplatten (PCBA) berühren.
- Verwenden Sie keine Metallwerkzeuge zum Aufhebeln des Gehäuses, außer der mitgelieferten Vorrichtung.
- Stellen Sie sicher, dass bei der Montage alle Schutzvorrichtungen und Abdeckungen korrekt wieder angebracht werden.
- Verwenden Sie beim Löten oder Entlöten von ESD-Bauteilen nur einen Lötkolben mit geerdeter Spitze.
Demontage
Die Demontage erfolgt in spezifischen Schritten:

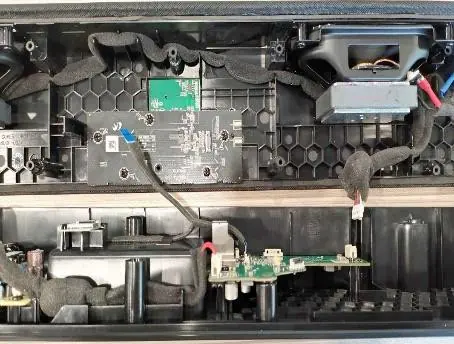

- Bodenabdeckung: Entfernen Sie die 14 Schrauben, um die Bodenabdeckung abzunehmen und die P-Body-Einheit zu lösen. Trennen Sie die zwei Kabel.

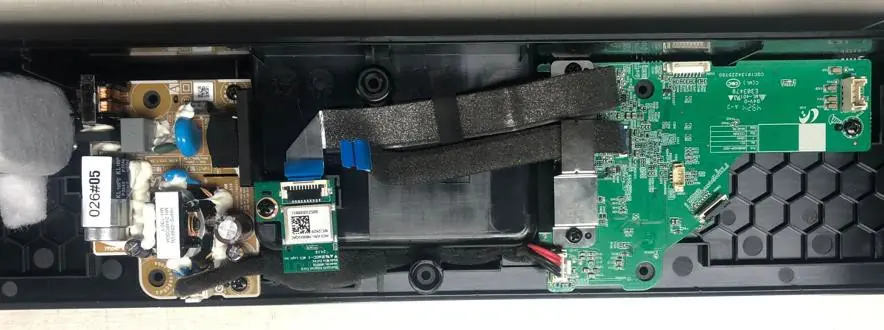

- Hauptplatine und SMPS: Entfernen Sie 5 Schrauben und 3 Kabel, um die Hauptplatine und das Netzteil (SMPS) zu entnehmen.

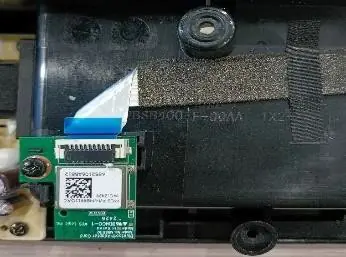

- Bluetooth-Modul: Lösen Sie 1 Schraube und trennen Sie das FFC-Kabel.

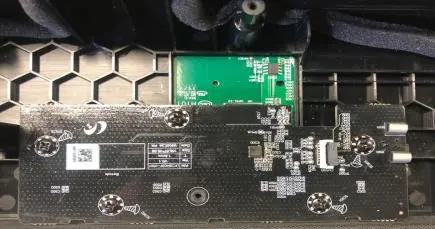

- KEY_LED und NFC-Platine: Entfernen Sie 5 Schrauben. Die KEY_LED-Platine muss senkrecht zur Ebene abgezogen werden. Seien Sie vorsichtig mit dem 6-poligen Anschluss. Die NFC-Platine ist mit doppelseitigem Klebeband befestigt und muss vorsichtig mit einem flachen Schraubendreher gelöst werden.
Montage
Der Zusammenbau erfolgt in umgekehrter Reihenfolge der Demontage. Achten Sie besonders auf:

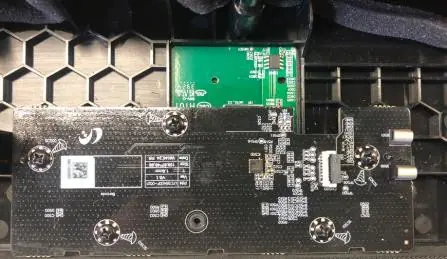

- Den korrekten Verriegelungsstatus aller Steckverbinder.
- Die präzise Ausrichtung der NFC- und KEY_LED-Platinen im 6-poligen Anschluss.
- Die ordnungsgemäße Reinigung von Kleberesten bei der Installation neuer Ersatzteile.
Herstellerinformationen
Samsung Electronics
Praktische Hilfe
Typische Probleme
Beschädigung durch statische Elektrizität
Tragen Sie ein Antistatik-Armband und berühren Sie vor der Arbeit einen geerdeten Punkt.
Schwierigkeiten beim Lösen der NFC-Platine
Die Platine ist mit doppelseitigem Klebeband befestigt; verwenden Sie vorsichtig einen flachen Schraubendreher.
Vor der Verwendung
- Trennen Sie das Gerät von der Stromquelle.
- Entladen Sie Restspannungen der Leiterplatte.
- Verwenden Sie nur zugelassene Werkzeuge (keine Metallwerkzeuge zum Aufhebeln).
- Stellen Sie sicher, dass der Arbeitsplatz ESD-sicher ist.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- AC-Leckstromtest: Messung zwischen Erde und freiliegenden Metallteilen.
- Isolationswiderstandstest: Messung zwischen kurzgeschlossenem AC-Stecker und Metallteilen.
