Bedienungsanleitung für das programmierbare Thermostat Salus 091FLV2
Schnellstartanleitung für das Salus 091FLV2 / 091FLRFv2 Thermostat. Enthält Informationen zur Installation, Programmierung, Service-Menü-Einstellungen und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für die programmierbaren Wochenthermostate Salus 091FLv2 (kabelgebunden) und 091FLRFv2 (kabellos). Das Gerät dient zur Steuerung der Raumtemperatur in Heiz- oder Kühlsystemen. Bitte beachten Sie, dass für den Betrieb ausschließlich 1,5V AA-Alkalibatterien verwendet werden dürfen. Wiederaufladbare Batterien sind nicht zulässig.
Installation und Platzierung

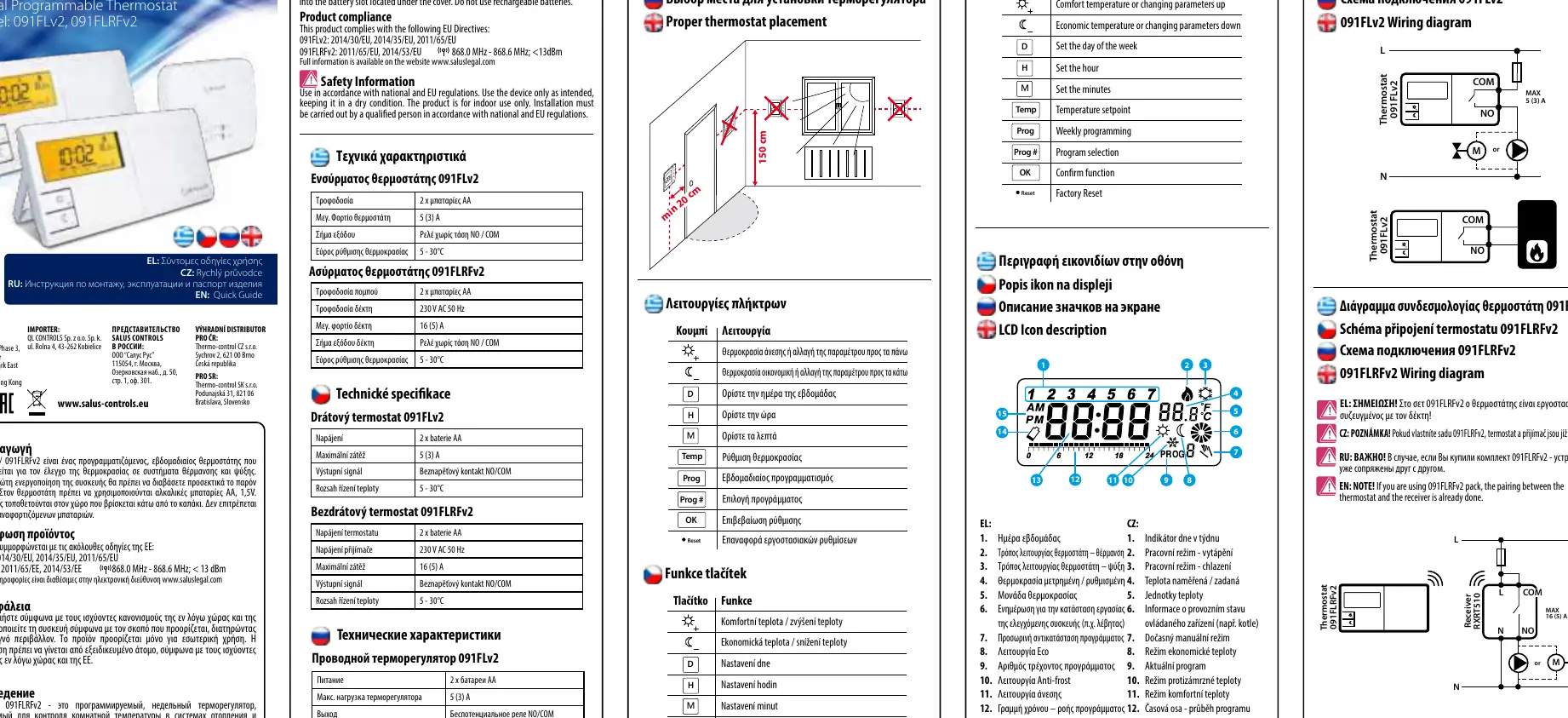

Die Installation muss durch eine qualifizierte Person gemäß nationalen und EU-Vorschriften erfolgen. Das Gerät ist nur für den Innenbereich bestimmt und muss trocken gehalten werden. Achten Sie bei der Platzierung auf einen Bereich mit guter Luftzirkulation, mindestens 20 cm Abstand zu Hindernissen und in einer Höhe von ca. 150 cm über dem Boden.
Erste Inbetriebnahme und Zeiteinstellung
Legen Sie die Batterien in das Fach unter der Abdeckung ein. Um die Zeit einzustellen, drücken Sie die Taste D für den Wochentag, H für die Stunde und M für die Minuten. Die Displaybeleuchtung kann durch Drücken der Taste mit dem Glühbirnensymbol aktiviert werden.
Programmierung
Das Thermostat bietet 9 Programme: 0-5 sind werkseitig voreingestellt, 6-8 können vom Benutzer individuell definiert werden. Programm 0 ist ein spezielles Frostschutzprogramm (7°C). Um Programme zu wählen oder zu bearbeiten, nutzen Sie die Tasten Prog und Prog #. Die Zeitachse kann stundenweise angepasst werden, wobei zwischen Komfort- und Spartemperatur gewählt werden kann.
Service-Menü
Um das Service-Menü zu öffnen, aktivieren Sie das Display und halten Sie die Taste mit dem Uhrensymbol für 5 Sekunden gedrückt. Hier können folgende Parameter angepasst werden:
- Heiz- oder Kühlmodus
- Einschaltverzögerung (aktiv/inaktiv)
- Hysterese (0,5°C oder 1,0°C)
- Temperaturkorrektur (-3,0°C bis +3,0°C)
- Ausgangskontakt-Konfiguration (NO/NC, ab Software 2.6)
Kopplung (nur 091FLRFv2)
Bei der Funk-Variante sind Thermostat und Empfänger ab Werk gekoppelt. Sollte eine erneute Kopplung erforderlich sein: Trennen Sie den Empfänger vom Strom, stellen Sie die Schalter auf AUTO und ON. Verbinden Sie den Empfänger wieder mit dem Strom, warten Sie bis die rote LED leuchtet, schalten Sie dann schnell auf OFF und wieder auf ON. Die blinkende rote LED bestätigt den Kopplungsmodus.
Herstellerinformationen
Salus Controls
Praktische Hilfe
Typische Probleme
Thermostat und Empfänger (091FLRFv2) kommunizieren nicht.
Führen Sie den Kopplungsprozess erneut durch, indem Sie den Empfänger kurzzeitig aus- und wieder einschalten, während er sich im Kopplungsmodus befindet.
Display zeigt schwache Anzeige oder reagiert nicht.
Überprüfen Sie den Batteriestand und ersetzen Sie die AA-Alkalibatterien. Verwenden Sie keine Akkus.
Heizung schaltet zu häufig ein/aus.
Passen Sie die Hysterese im Service-Menü von 0,5°C auf 1,0°C an.
Vor der Verwendung
- Verwenden Sie nur 1,5V AA-Alkalibatterien.
- Stellen Sie sicher, dass das Gerät trocken installiert wird.
- Prüfen Sie die korrekte Verkabelung gemäß dem Schaltplan für Ihr Modell (091FLv2 oder 091FLRFv2).
- Stellen Sie sicher, dass der Empfänger (bei RF-Modell) auf AUTO/ON steht.
Abbildungen und Diagramme
- Das Schaltbild zeigt den Anschluss von L (Phase) und N (Neutralleiter) an den Empfänger sowie den potentialfreien Ausgang COM/NO für das Heizgerät.
Modellkompatibilität
- Die Option zur Wahl zwischen NO (Normal Open) und NC (Normal Closed) Ausgangskontakten ist erst ab Softwareversion 2.6 verfügbar.
