Bedienungsanleitung für das digitale programmierbare Thermostat Salus 091FLRF
Schnellstartanleitung für das Salus 091FLRF Thermostat: Erfahren Sie, wie Sie das Gerät installieren, die Kommunikation zwischen Sender und Empfänger einrichten, Programme konfigurieren und die Heiz- oder Kühlmodi anpassen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für die programmierbaren Thermostate Salus 091FL und 091FLRF. Es enthält Anweisungen zur Installation, Programmierung und Konfiguration der Heiz- oder Kühlsysteme. Bitte beachten Sie, dass die Installation nur durch qualifiziertes Fachpersonal gemäß nationalen und EU-Vorschriften erfolgen darf.
Installation und Inbetriebnahme

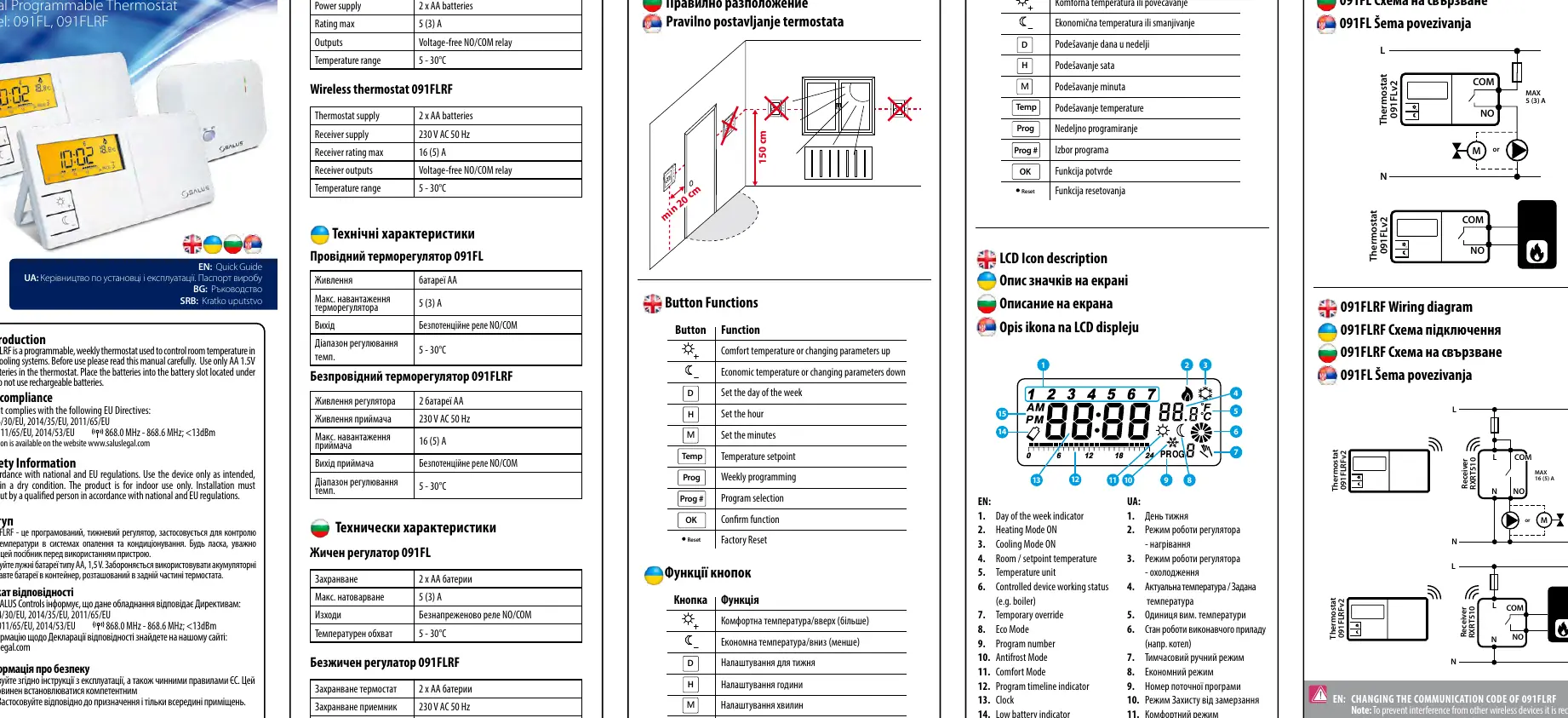

Das Thermostat sollte an einem Ort mit einer Mindesthöhe von 150 cm und einem Mindestabstand von 20 cm zu Hindernissen platziert werden. Für den Betrieb werden zwei AA 1,5V Alkalibatterien benötigt. Verwenden Sie keine wiederaufladbaren Batterien.
Einrichtung der Kommunikation (nur 091FLRF)
Um Störungen durch andere drahtlose Geräte zu vermeiden, wird empfohlen, den werkseitigen Kommunikationscode zu ändern:
- Verwenden Sie die DIP-Schalter (nummeriert 1-5) im Batteriefach, um den Code zu ändern.
- Stellen Sie sicher, dass die DIP-Schalter am Sender und am Empfänger identisch eingestellt sind.
- Drücken Sie nach der Änderung die Reset-Taste am Thermostat.
Bedienung und Programmierung
Das Gerät bietet 9 Programme: 0-5 sind werkseitig voreingestellt, 6-8 können vom Benutzer individuell definiert werden. Programm 0 ist ein spezieller Frostschutzmodus (7°C für den ganzen Tag).
Programmierung der Benutzerprogramme (6-8)
- Drücken Sie eine beliebige Taste, um das Display zu aktivieren.
- Wählen Sie den Wochentag mit der Taste D.
- Drücken Sie die Taste Prog, um das Programm (6, 7 oder 8) auszuwählen.
- Verwenden Sie die Tasten für Komforttemperatur oder für Spartemperatur, um für jede Stunde des Tages den gewünschten Modus zuzuweisen.
- Bestätigen Sie die Einstellungen mit der Taste OK.
Servicemenü
Um auf das Servicemenü zuzugreifen, halten Sie die Taste OK für 5 Sekunden gedrückt. Hier können Sie folgende Parameter anpassen:
- Heiz- oder Kühlmodus: Auswahl zwischen Heizbetrieb (Standard) oder Kühlbetrieb (mit 5 Minuten Verzögerung).
- Verzögerung des Heizgeräts: Aktivierung/Deaktivierung der 5-minütigen Einschaltverzögerung.
- Temperaturspanne: Auswahl zwischen 0,5°C oder 1,0°C (Standard 1,0°C).
- Temperaturkorrektur: Anpassung der gemessenen Temperatur im Bereich von -3,0°C bis +3,0°C (verfügbar ab Softwareversion 2.4).
Herstellerinformationen
Salus Controls
Praktische Hilfe
Typische Probleme
Störungen durch andere drahtlose Geräte
Ändern Sie den Kommunikationscode über die DIP-Schalter (1-5) am Sender und Empfänger und drücken Sie anschließend die Reset-Taste.
Kühlmodus schaltet nicht sofort ein
Dies ist normal; im Kühlmodus gibt es eine systembedingte Verzögerung von 5 Minuten.
Vor der Verwendung
- Verwenden Sie ausschließlich AA 1,5V Alkalibatterien.
- Stellen Sie sicher, dass keine wiederaufladbaren Batterien verwendet werden.
- Prüfen Sie die korrekte Platzierung des Thermostats (min. 150 cm Höhe, 20 cm Abstand zu Hindernissen).
- Stellen Sie bei der Funkversion (091FLRF) sicher, dass die DIP-Schalter an Sender und Empfänger identisch eingestellt sind.
Technische Daten in der Praxis
- Temperaturbereich 5 - 30°C
- Einstellbarer Bereich für die Raumtemperaturregelung.
Abbildungen und Diagramme
- Die Schaltpläne zeigen den Anschluss des Thermostats (091FL) oder des Empfängers (RXRT510) an die Stromversorgung und das Heizgerät.
- Die DIP-Schalter-Grafik verdeutlicht die Einstellung des Kommunikationscodes.
Modellkompatibilität
- Das Produkt entspricht den EU-Richtlinien 2014/30/EU, 2014/35/EU, 2011/65/EU (091FL) bzw. 2014/53/EU (091FLRF).
- Die Temperaturkorrekturfunktion ist erst ab Softwareversion 2.4 verfügbar.
