Bedienungsanleitung für das Thermostat Salus 091FLRFv2
Schnellstartanleitung für das Salus 091FLRFv2 Thermostat: Installation, Kopplung mit dem Empfänger, Programmierung der Heizzeiten und Temperatureinstellungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Das Salus 091FLRFv2 ist ein wöchentlicher, drahtloser Raumtemperaturregler für Heiz- oder Kühlsysteme. Das Gerät wird mit zwei AA-Alkalibatterien betrieben. Der Regler ist ab Werk mit dem Empfänger RXRT510 gekoppelt. Die Installation sollte von einer qualifizierten Fachkraft durchgeführt werden.
Montage und Installation
Der Regler sollte ca. 1,5 m über dem Boden montiert werden, fernab von Wärmequellen, Zugluft oder direkter Sonneneinstrahlung. Für die Wandmontage liegt eine Schablone bei. Alternativ kann das Gerät als Standgerät verwendet werden.
Empfänger RXRT510
Der Empfänger muss an 230V AC angeschlossen werden. Er verfügt über zwei Schalter:
- Oberer Schalter: ON (manuell ein) / OFF (manuell aus).
- Unterer Schalter: AUTO (automatischer Betrieb nach Regler) / MANUAL (manueller Betrieb).
Für den normalen Betrieb müssen die Schalter auf ON und AUTO stehen.
Erste Inbetriebnahme

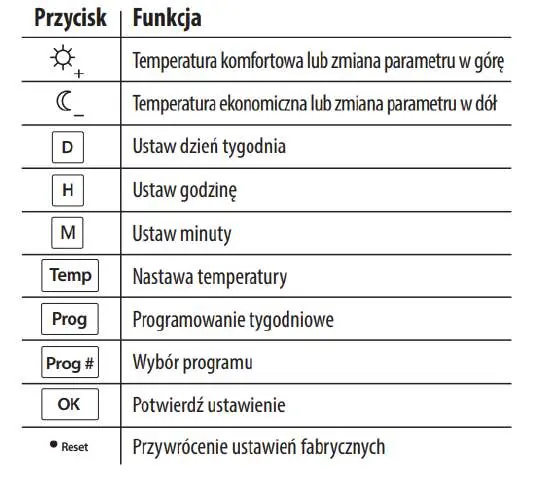

Nach dem Einlegen der Batterien startet das Gerät. Die Zeit und der Wochentag werden über die Tasten D, H und M eingestellt. Die Temperaturen für den Komfort-Modus (Sonne) und den Spar-Modus (Mond) können individuell angepasst werden.
Programmierung
Es stehen 9 Programme zur Verfügung:
- 0-5: Werkseitig vordefinierte Programme (nicht änderbar).
- 6-8: Vom Benutzer definierbare Programme.
Die Programmierung erfolgt über die Tasten Prog und Prog#. Die Zeitachse am unteren Rand des Displays zeigt die aktiven Heizphasen an.
Service-Menü
Durch 5-sekündiges Halten der OK-Taste gelangen Sie in das Service-Menü für erweiterte Einstellungen:
- Heiz-/Kühlmodus: Auswahl der Betriebsart.
- Verzögerung: Einschaltverzögerung (5 Min.) zur Vermeidung häufiger Schaltzyklen.
- Hysterese: Einstellbar auf 0,5°C oder 1,0°C.
- Temperaturkorrektur: Anpassung der gemessenen Temperatur um +/- 3,0°C.
- Kopplung (SYNC): Zur Synchronisation mit dem Empfänger.
Fehlerbehebung und Wartung
Bei Kommunikationsproblemen kann die Kopplung (SYNC) erneut durchgeführt werden. Das Gerät erfordert keine spezielle Wartung; zur Reinigung nur ein weiches, leicht feuchtes Tuch verwenden. Keine aggressiven Reinigungsmittel nutzen.
Herstellerinformationen
Salus Controls
Praktische Hilfe
Typische Probleme
Rote LED am Empfänger blinkt
Der Empfänger hat seit einer Stunde kein Signal vom Regler erhalten. Prüfen Sie die Batterien im Regler oder die Funkreichweite.
Grüne LED am Empfänger leuchtet nicht
Der Empfänger sendet kein Heizsignal. Prüfen Sie die Temperatureinstellungen am Regler.
Gerät reagiert nicht oder zeigt Fehler
Führen Sie einen Reset über die kleine Öffnung neben der OK-Taste durch (keinen Bleistift verwenden, um Kurzschlüsse durch Graphit zu vermeiden).
Vor der Verwendung
- Batterien (2x AA) korrekt einlegen.
- Empfänger an 230V Stromnetz anschließen.
- Schalter am Empfänger auf ON und AUTO stellen.
- Uhrzeit und Wochentag am Regler einstellen.
- Gewünschte Komfort- und Spartemperaturen festlegen.
Technische Daten in der Praxis
- Schaltleistung
- Maximal 16A (resistiv) oder 5A (induktiv) für den Empfänger.
Abbildungen und Diagramme

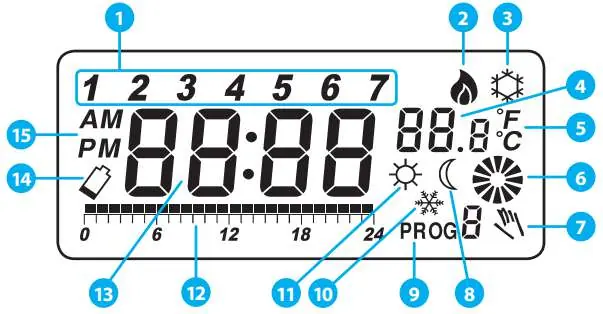

- Die Zeitachse am unteren Displayrand zeigt durch schwarze Quadrate die Komfort-Temperaturphasen an.
- Die LED-Farben am Empfänger zeigen den Status: Rot für Strom/Kopplung, Grün für Heizbetrieb.
Modellkompatibilität
- Kompatibel mit RXRT510 Empfänger, SPE868 Stecker und SR868 Relais.
- Nicht für den Einsatz in Umgebungen mit brennbaren Gasen oder Staub geeignet.
