Bedienungsanleitung für RZB Lighting LINEDO LED-Modul
Erfahren Sie, wie Sie das RZB Lighting LINEDO LED-Modul sicher installieren, anschließen und warten. Diese Anleitung enthält wichtige Hinweise zur Montage, Verdrahtung und den technischen Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebshinweise für das RZB Lighting LINEDO LED-Modul. Es ist für qualifiziertes Fachpersonal bestimmt. Die Einhaltung der nationalen Sicherheits- und Unfallverhütungsvorschriften ist zwingend erforderlich. Das Produkt darf nicht modifiziert werden.

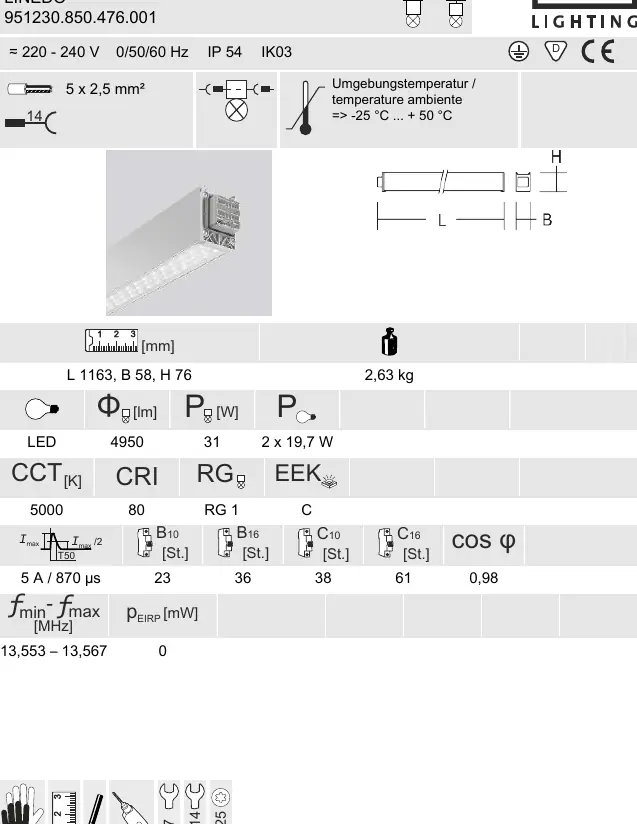

Produktbeschreibung und technische Daten
Das LINEDO LED-Modul ist für den professionellen Einsatz konzipiert. Wichtige technische Parameter:
- Betriebsspannung: 220 - 240 V, 0/50/60 Hz
- Schutzart: IP 54
- Stoßfestigkeit: IK 03
- Umgebungstemperatur: -25 °C bis +50 °C
- Leistung: 31 W (4950 lm)
- Farbtemperatur: 5000 K
- CRI: 80
Sicherheitshinweise
- Der elektrische Anschluss muss gemäß geltenden Normen erfolgen.
- Beschädigte Leuchten dürfen nicht betrieben werden.
- Bei Instandsetzung nur Originalteile verwenden.
- Tragfähigkeit der Decke und Befestigungselemente sicherstellen.
- Zur Vermeidung von EMV-Problemen die Durchgangsverdrahtung nicht entlang der Leuchtenverdrahtung führen.
- Steuereingänge von dimmbaren Leuchten mit handelsüblichen, für Netzspannung geeigneten Leitungen anschließen.
Montage und Installation
Die Montage kann als Pendel- oder Deckenmontage erfolgen. Achten Sie auf die korrekte Ausrichtung und Stabilität.
- Vorbereitung der Deckenbefestigung.
- Montage der Halterungen (Pendel- oder Deckenmontage).
- Einsetzen des Moduls in die Halterungen.
- Sicherung der Verbindung.

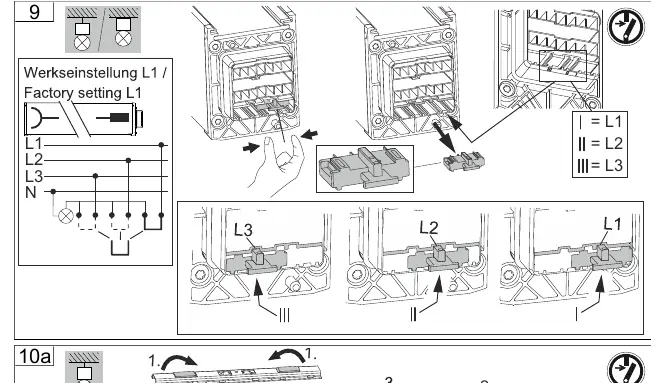

Elektrischer Anschluss
Das System unterstützt verschiedene Verdrahtungsoptionen (L1, L2, L3). Die Werkseinstellung ist L1. Der Anschluss erfolgt über die internen Klemmen. Stellen Sie sicher, dass die Leitungen korrekt zugeordnet sind.

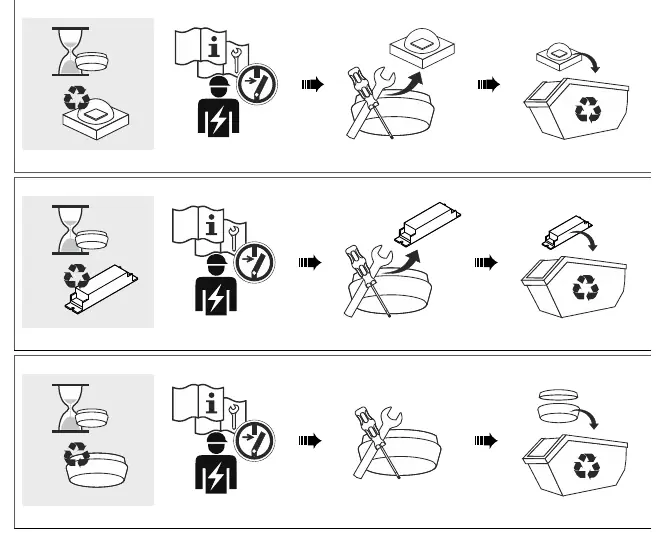

Wartung und Instandhaltung
Die Lichtquelle dieser Leuchte darf nur vom Hersteller, einem Servicetechniker oder einer vergleichbar qualifizierten Person ersetzt werden. Jede zersprungene Schutzabdeckung ist sofort zu ersetzen (DIN EN 60598).
Praktische Hilfe
Typische Probleme
Beschädigte Leuchte
Leuchte darf nicht betrieben werden; nur Originalteile für Reparaturen verwenden.
EMV-Störungen
Durchgangsverdrahtung nicht direkt entlang der Leuchtenverdrahtung führen.
Überhitzung
Zulässige Umgebungstemperatur von -25 °C bis +50 °C einhalten, um Lebensdauer nicht zu verkürzen.
Vor der Verwendung
- Tragfähigkeit der Decke und Befestigungselemente prüfen.
- Spannungsfreiheit vor Beginn der Arbeiten sicherstellen.
- Geeignetes Werkzeug bereithalten (SW 7, SW 14, T25).
- Prüfen, ob die Umgebung für IP 54 geeignet ist.
Abbildungen und Diagramme
- Die Anleitung zeigt verschiedene Montagevarianten: Pendel- und Deckenmontage.
- Schaltplan verdeutlicht den Anschluss an L1, L2 oder L3.
Modellkompatibilität
- Nur Originalteile verwenden.
- Lichtquelle darf nur durch Fachpersonal ersetzt werden.
