Installationsanleitung für ENTTEC Smart PXL 100x25 Dot

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält alle notwendigen Anweisungen für die Installation und den Betrieb der ENTTEC Smart PXL 100x25 Dot Pixel-Leuchten. Vor der Installation ist es zwingend erforderlich, die Systemgrenzen, Sicherheitsvorgaben und die korrekte Datenflussrichtung zu verstehen. Das System ist für den Betrieb mit DC-Strom ausgelegt und erfordert eine sorgfältige Planung bezüglich Spannungsabfall und Kabellängen.

Sicherheitshinweise

• Elektrische Sicherheit: Die Installation muss durch qualifiziertes Personal gemäß nationalen und lokalen Vorschriften erfolgen. Verwenden Sie geeignete RCBOs und vermeiden Sie Überlastung.
• Installationssicherheit: Biegen Sie das Dot-Kabel nicht in einem Radius von weniger als 30mm und das Zubehörkabel nicht unter 68mm.
• Schutz vor Verletzungen: Stellen Sie sicher, dass die Montagefläche das Gewicht der Leuchten tragen kann. Arbeiten Sie bei Überkopfmontage von einer stabilen Plattform aus.
• Betrieb: Betreiben Sie die Dots nicht bei Umgebungstemperaturen über 50°C. Sorgen Sie für ausreichende Luftzirkulation zur Kühlung.

Systemplanung und Spezifikationen

Die Systemplanung basiert auf der Bestimmung der Pixelabstände und der Gesamtzahl der benötigten Dots. Wichtige Faktoren sind:

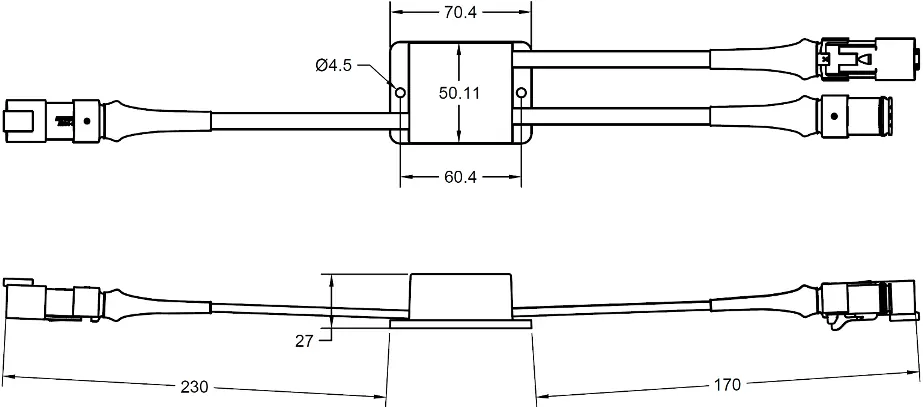

• Spannungsabfall: Längere Kabelwege führen zu Spannungsabfall, was Helligkeitsverlust oder Farbverschiebungen verursachen kann. Verwenden Sie bei Bedarf Power Injector Zubehör.
• Stromdurchsatz: Das Limit pro Strang beträgt maximal 10A.

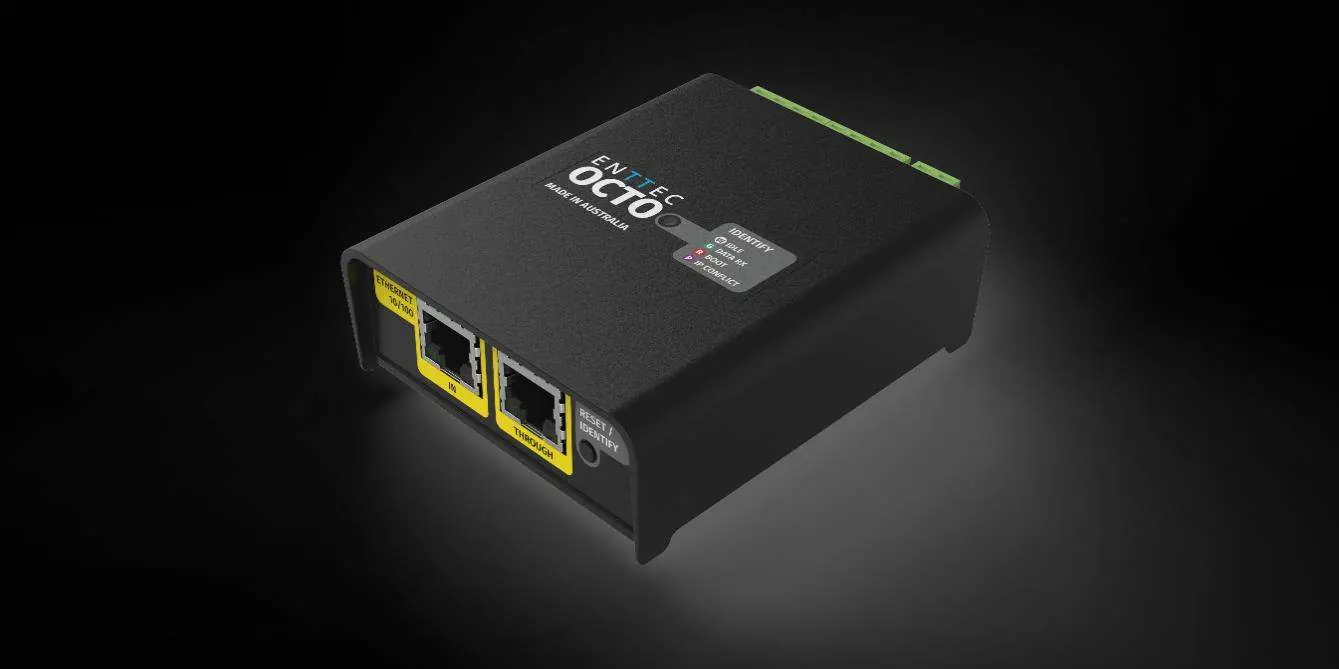

• Steuerung: Die Dots verwenden das proprietäre S-PXL 8/16 Protokoll.

Elektrischer Anschluss

Die Stromversorgung sollte so nah wie möglich am Anfang der Dot-Kette platziert werden. Verwenden Sie für optimale Leistung mehrere kleinere Netzteile anstatt eines einzelnen großen. Achten Sie darauf, dass die Datenrichtung (angezeigt durch einen Pfeil auf der Platine) korrekt eingehalten wird. Die maximale Distanz zwischen S-PXL Datenquelle und Dot-Kette sowie zwischen den Verbindungsstücken beträgt 3000mm.

Installationsrichtlinien

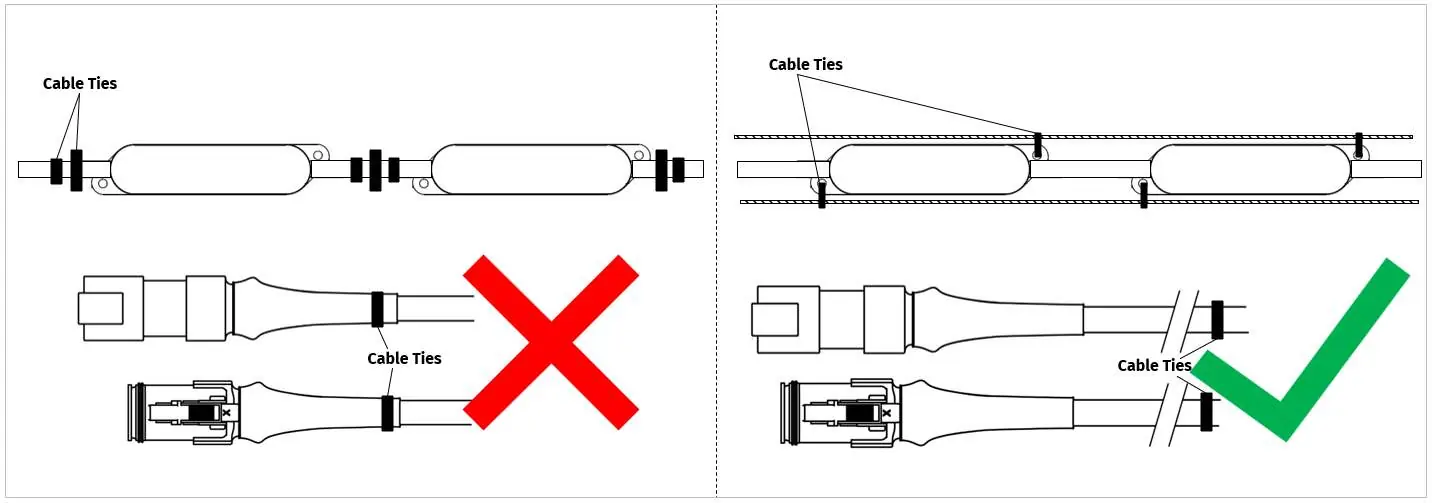

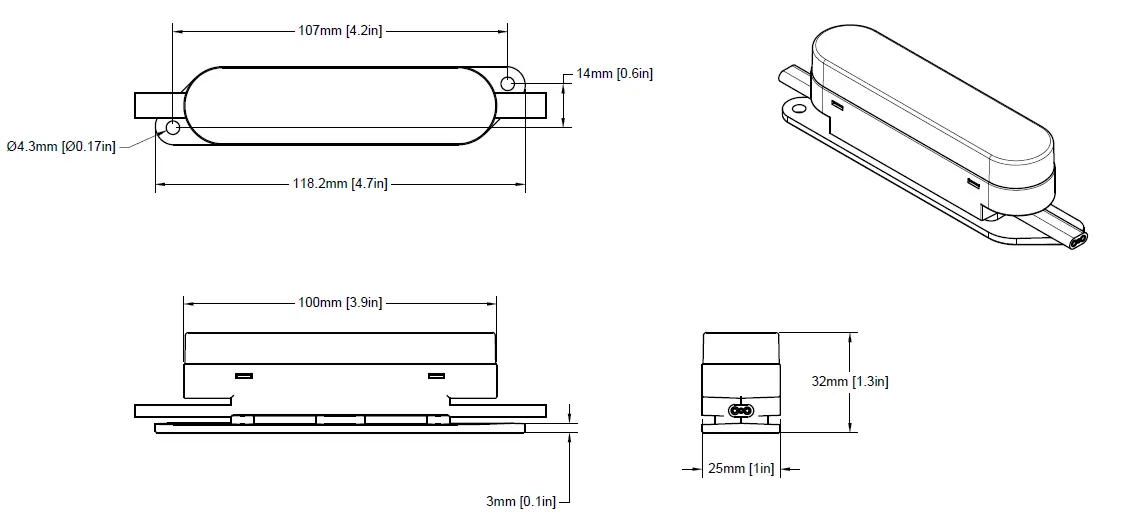

Die Dots verfügen über Befestigungslöcher für eine direkte Oberflächenmontage. Bei der Katenarmontage sollten UV-beständige Kabelbinder verwendet werden, wobei darauf zu achten ist, dass diese nicht direkt am Dot-Gehäuse oder an den Kabelübergängen angebracht werden, um Zugentlastungsprobleme zu vermeiden. Verwenden Sie bei der Montage von Endkappen (SKU 73015) M5-Schrauben.

Wartung und Reinigung

Eine regelmäßige Inspektion ist erforderlich, um sicherzustellen, dass alle Anschlüsse fest sitzen, keine Korrosion aufweisen und die Verkabelung nicht beschädigt ist. Zur Reinigung sollte das System stromlos geschaltet werden. Verwenden Sie zur Entfernung von Staub und Schmutz vorzugsweise Druckluft mit niedrigem Druck oder ein feuchtes Mikrofasertuch. Vermeiden Sie abrasive Reinigungsmittel oder Hochdruckreiniger.
