Bedienungsanleitung für Robbe Sapphire RC-Segelflugzeug
Detaillierte Montage- und Betriebsanleitung für das Robbe Sapphire RC-Segelflugzeug. Enthält wichtige Sicherheitshinweise, Montageanleitungen für ARF/PNP-Versionen, technische Daten und Flugempfehlungen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Robbe Sapphire ist ein RC-Segelflugzeug, erhältlich als PNP- (2678) oder ARF-Version (2677). Die Anleitung deckt den Zusammenbau, die Sicherheitshinweise, die Flugvorbereitung und technische Daten ab. S. 1, 8
Wichtigste Schritte
- Montage des Motors S. 9
- Einstellen des Schwerpunkts S. 15
Erste Inbetriebnahme
- Sender einschalten, Gasknüppel auf 'Motor aus', dann Akku anschließen. S. 3, 5
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Vibrationen bei Motorlauf
Luftschraube nachwuchten.
S. 2, 4Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannweite | 2900 mm | Spannweite des Modells | S. 8 |
| Gewicht (flug) | 2480 g | Fluggewicht | S. 8 |
Wo es im PDF steht
- Technische Daten S. 8
- Montage Rumpf S. 9, 10
- Montage V-Leitwerk S. 10, 11, 12
- Montage Tragfläche S. 12, 13, 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient als Leitfaden für den Aufbau und Betrieb des Robbe Sapphire RC-Segelflugzeugs. Das Modell ist in zwei Versionen erhältlich: PNP (Plug and Play, weitgehend vorgefertigt) und ARF (Almost Ready to Fly, erfordert Modellbauerfahrung). Bitte lesen Sie die gesamte Anleitung vor Baubeginn sorgfältig durch.
Sicherheitshinweise
- Allgemein: Ferngesteuerte Modelle sind kein Spielzeug und erfordern technisches Verständnis. Jugendliche unter 14 Jahren dürfen nur unter Aufsicht von Erwachsenen fliegen.
- Flugbetrieb: Halten Sie Sicherheitsabstand zu Personen, Tieren und Hindernissen. Fliegen Sie nicht in der Nähe von Hochspannungsleitungen, Wohngebieten oder bei Gewitter.
- Regler & Akkus: Achten Sie auf korrekte Polung. Akkus niemals unbeaufsichtigt laden oder in praller Sonne liegen lassen.
- Verletzungsgefahr: Halten Sie sich von rotierenden Teilen (Propeller) fern, sobald der Akku angeschlossen ist.
Montage des Modells
Die Montage umfasst den Rumpf, das V-Leitwerk und die Tragflächen.
Rumpf
- Motor hinter dem Motorspant montieren (Schraubensicherungslack verwenden).
- V-Leitwerk Servos in das Servobrett schrauben.
- Servos mit einem Servotester in Neutralstellung bringen.
- Regler und Akkubrett montieren.
V-Leitwerk
- Leitwerkshälften mit Epoxydharz verkleben.
- Winkel mit der 110°-Schablone fixieren.
- Ruderhörner an der Unterseite montieren (Abstand ca. 13 mm).
Tragfläche
- Servokabel in die Schächte einziehen.
- Servorahmen mit Epoxydharz einkleben.
- Gestänge für Querruder (ca. 66 mm) und Klappen (ca. 63 mm) anfertigen.

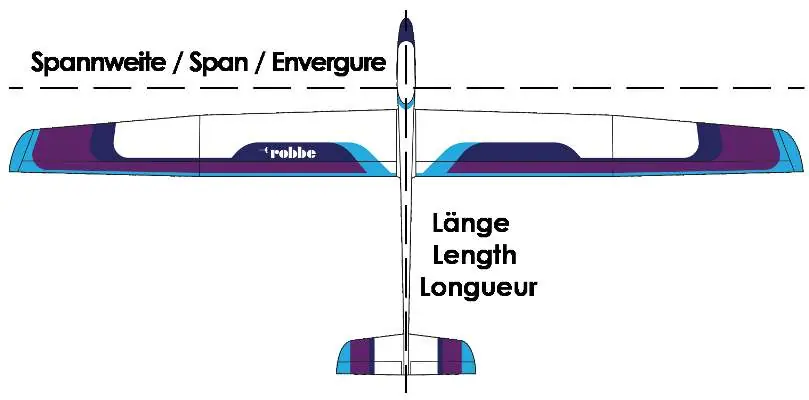

Technische Daten
- Spannweite: 2900 mm
- Länge: 1290 mm
- Fluggewicht: ca. 2480 g
- Profil: HQ 2,5/9
- Schwerpunkt: 83-88 mm hinter der Nasenleiste
Flugvorbereitung
- Vor dem Erstflug: Funktionsprüfung von Antrieb und Fernsteuerung durchführen.
- Schwerpunkt: Für einsteigerfreundliches Verhalten zunächst auf 83 mm einstellen.
- Start: Wir empfehlen den Start mit einem Starthelfer.
Wartung und Entsorgung
Überprüfen Sie regelmäßig den festen Sitz aller Komponenten. Blasenbildung in der Bespannfolie kann mit einem Folienbügeleisen oder Fön beseitigt werden. Elektrische Kleingeräte müssen am Ende ihrer Nutzungsdauer getrennt vom Hausmüll entsorgt werden.
Praktische Hilfe
Typische Probleme
Vibrationen beim Motorlauf
Luftschraube nachwuchten.
Blasenbildung in der Bespannfolie
Mit Folienbügeleisen oder Fön glätten.
Motor läuft nicht an
Gasknüppel muss beim Einschalten auf 'Motor aus' stehen.
Vor der Verwendung
- Sender einschalten und Knüppel in Neutralstellung bringen.
- Servos in Neutralstellung bringen.
- Symmetrie von Tragflächen und Leitwerk prüfen.
- Motorlaufrichtung prüfen.
- Reichweitentest durchführen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Gewicht (flug)
- ca. 2480 g
- Schwerpunkt (C.G.)
- 83-88 mm hinter der Nasenleiste
Abbildungen und Diagramme
- Montage des Motors im Rumpf.
- Einbau der V-Leitwerk Servos.
- Verklebung der Leitwerkshälften mit 110° Schablone.
- Anschluss der Servos und Gestänge.
Modellkompatibilität
- PNP-Version (2678) ist weitgehend vorgefertigt.
- ARF-Version (2677) erfordert Modellbauerfahrung.
- Empfohlene Akkus: 4S 2300mAh LiPo.
