Bedienungsanleitung für das RC-Flugzeug Decathlon 20CC
Detaillierte Montage- und Betriebsanleitung für das RC-Modellflugzeug Decathlon 20CC. Enthält Anweisungen zum Aufbau, zur Radio-Installation, zum Auswuchten und zu den Flugeinstellungen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Decathlon 20CC ist ein ARF-Modellflugzeug. Die Anleitung führt durch die vollständige Montage, von der Installation der Ruder und Servos bis hin zum Einbau des Motors und der Radioanlage. Der Schwerpunkt liegt bei 86 mm hinter der Flügelvorderkante. S. 1, 44, 45
Wichtigste Schritte
- Schwerpunkt einstellen S. 44
- Ruderausschläge einstellen S. 45
Erste Inbetriebnahme
- Vor dem ersten Flug alle Schrauben und Klebeverbindungen prüfen. S. 46
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannweite | 2300 mm | Spannweite | S. 1 |
| Länge | 1534 mm | S. 1 | |
| Fluggewicht | 5.5-6.5 kg | Fluggewicht | S. 1 |
| Schwerpunkt (CG) | 86 mm | Schwerpunkt | S. 1, 44 |
Wo es im PDF steht
- Technische Daten S. 1
- Montageanleitung S. 6, 43
- Schwerpunkt und Auswuchten S. 44, 45
- Ruderausschläge S. 45
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Aufbau und die Inbetriebnahme des Decathlon 20CC RC-Modellflugzeugs. Es handelt sich um ein ARF-Modell (Almost Ready to Fly), das eine vollständige Montage der Komponenten erfordert. Vor dem ersten Flug müssen alle mechanischen Verbindungen, der Schwerpunkt und die Ruderausschläge sorgfältig überprüft werden.
Sicherheitshinweise
- Dieses Modell ist kein Spielzeug. Piloten müssen über 14 Jahre alt sein.
- Fliegen Sie niemals in der Nähe von Menschen, Tieren, Stromleitungen oder Flughäfen.
- Stellen Sie sicher, dass keine anderen Piloten dieselbe Funkfrequenz verwenden.
- Tragen Sie beim Arbeiten mit Glasfaserteilen (z.B. Motorhaube) eine Schutzbrille und eine Maske, um Reizungen durch Fasern zu vermeiden.
- Verwenden Sie niemals beschädigte Propeller oder Spinner.
Technische Daten
- Spannweite: 2300 mm
- Länge: 1534 mm
- Fluggewicht: 5,5 - 6,5 kg
- Flügelfläche: 79,6 dm²
- Schwerpunkt (CG): 86 mm hinter der Flügelvorderkante
- Empfohlener Motor: 1.20 (2-Takt) oder 20cc Benzinmotor
Montage und Aufbau
Die Montage umfasst mehrere Schritte, die in der Anleitung detailliert mit Abbildungen dargestellt sind:
- Querruder: Installation der Servos, Anlenkungen und Abdeckungen.
- Tragflächen: Montage an den Rumpf und Installation der Streben.
- Leitwerke: Installation des Höhen- und Seitenleitwerks sowie der entsprechenden Anlenkungen.
- Fahrwerk: Montage des Hauptfahrwerks und des Spornrads.
- Motor und Antrieb: Installation des Motors, der Motorhaube und des Kraftstofftanks (oder Elektromotors bei der EP-Version).
Schwerpunkt und Auswuchten
Ein korrekter Schwerpunkt ist entscheidend für die Flugeigenschaften:
- Der Schwerpunkt liegt 86 mm hinter der Flügelvorderkante am Rumpf.
- Das Modell sollte kopfüber ausgewogen werden.
- Wenn das Modell hecklastig ist, verschieben Sie den Akku nach vorne oder fügen Sie Gewicht am Brandschott hinzu.
- Wenn das Modell kopflastig ist, verschieben Sie den Akku nach hinten oder fügen Sie Gewicht unter dem Höhenleitwerk hinzu.
Flugeinstellungen (Ruderausschläge)
Stellen Sie die Ruderausschläge für den Erstflug wie folgt ein:
- Low Rate: Querruder 11mm, Höhenruder 11mm, Seitenruder 20mm.
- High Rate: Querruder 14mm, Höhenruder 14mm, Seitenruder 30mm.
Praktische Hilfe
Typische Probleme
Modell ist hecklastig
Verschieben Sie den Akku weiter nach vorne oder fügen Sie Gewicht am Brandschott hinzu.
Modell ist kopflastig
Verschieben Sie den Akku weiter nach hinten oder fügen Sie Gewicht unter dem Höhenleitwerk hinzu.
Ruderausschläge sind zu groß oder zu klein
Passen Sie die Anlenkungen an den Servohörnern an oder verwenden Sie die Dual-Rate-Einstellungen Ihres Senders.
Vor der Verwendung
- Sender- und Empfängerakkus vollständig laden.
- Alle Schraubverbindungen und Klebestellen auf festen Sitz prüfen.
- Schwerpunkt (CG) bei 86mm hinter der Flügelvorderkante prüfen.
- Ruderausschläge gemäß Anleitung (Low/High Rate) einstellen.
- Empfängerantenne vollständig ausfahren und nicht im Rumpf aufrollen.
- Propeller und Spinner auf festen Sitz und Unwucht prüfen.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Schwerpunkt (CG)
- 86 mm - Der Punkt, an dem das Flugzeug im Gleichgewicht sein muss.
Abbildungen und Diagramme

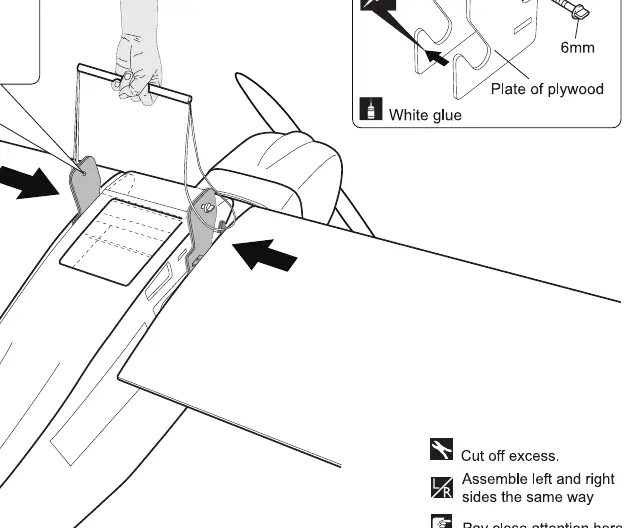

- Die Anleitung enthält detaillierte Explosionszeichnungen (Seiten 49-50), die den Zusammenbau aller Kleinteile und Schrauben zeigen.

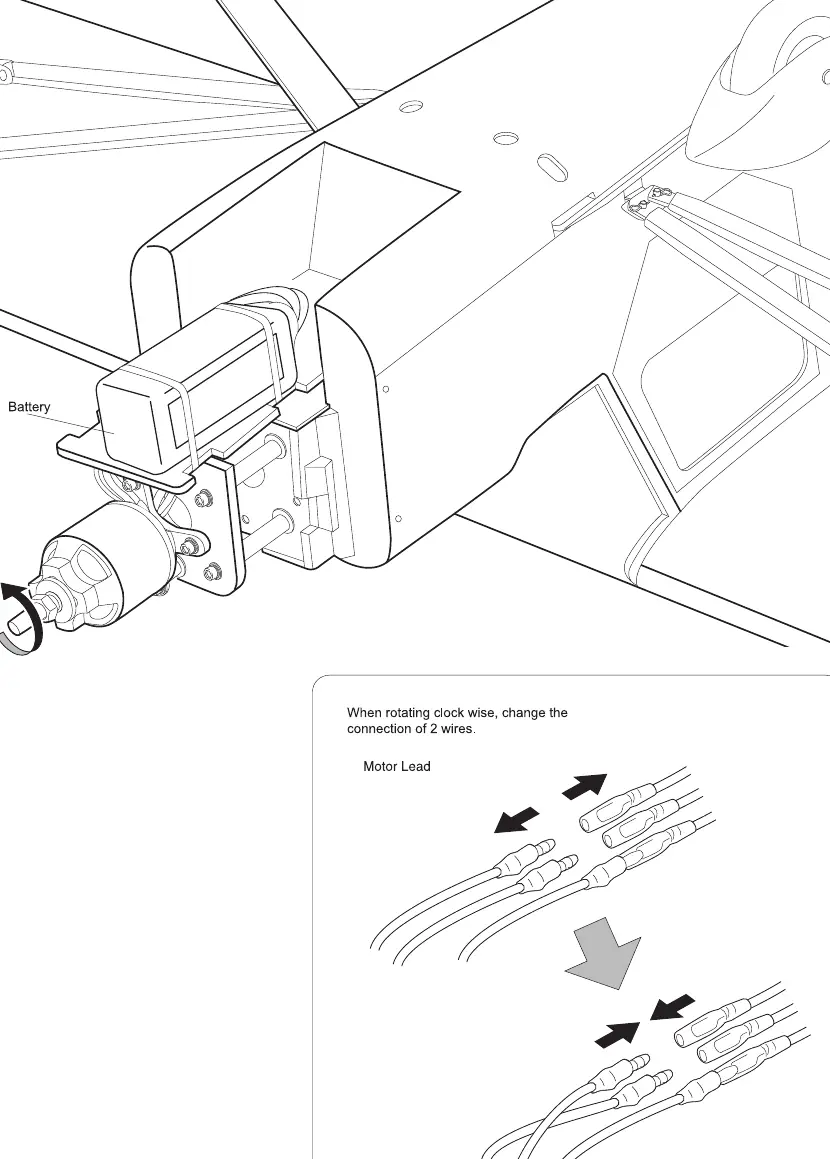

- Die Abbildungen zur Schwerpunktbestimmung (Seite 44) zeigen genau, wie das Modell zum Auswiegen gehalten werden muss.
Modellkompatibilität
- Geeignet für 1.20 2-Takt oder 20cc Benzinmotoren.
- Für die EP-Version (Elektro) ist ein 80A ESC und ein 5-6 Zellen LiPo Akku erforderlich.
