Bedienungsanleitung für RC-Segelflugzeug Robbe SZD 54
Detaillierte Bedienungsanleitung für das RC-Segelflugzeug Robbe SZD 54. Enthält Montageanweisungen, technische Daten, Sicherheitshinweise, Flugtipps und Programmierung des Reglers.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Robbe SZD 54 ist ein RC-Segelflugzeug. Die Anleitung deckt Montage, Flugvorbereitung, Regler-Programmierung und Sicherheitshinweise ab. S. 1, 4, 5
Wichtigste Schritte
- Schwerpunkt einstellen S. 9
- Gasweg kalibrieren S. 11
Erste Inbetriebnahme
- Sender einschalten, Gashebel auf tiefste Position, Akku mit Regler verbinden. S. 11
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Motor arbeitet nicht, keine Töne
Verbindung zwischen Regler und Akku prüfen.
S. 11Wartung und Reset
- Regler auf Werkseinstellungen zurücksetzen S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannweite | 2120 mm | Spannweite des Modells | S. 4 |
| Gewicht | 1150 g | Fluggewicht | S. 4 |
Wo es im PDF steht
- Regler-Programmierung S. 10, 12
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für den Aufbau, die Inbetriebnahme und den sicheren Betrieb des Robbe SZD 54 RC-Segelflugzeugs. Beachten Sie vor dem ersten Flug unbedingt die Sicherheitshinweise, insbesondere bezüglich der Akku-Handhabung und der Flugumgebung.
Lieferumfang
- Rumpf
- Flächensatz
- Höhenleitwerk
- Seitenleitwerk
- Anbauteile, Flächensteckung, Y-Kabel, Schrauben
- Winglets (2 Ausführungen)
Montage
Montage des Höhenleitwerks
Positionieren Sie das Höhenleitwerk am Rumpfende und schrauben Sie es mit der Schraube M4x25 von oben fest. Achten Sie auf festen Sitz, ohne die Schraube zu überdrehen.
Montage des Seitenleitwerks

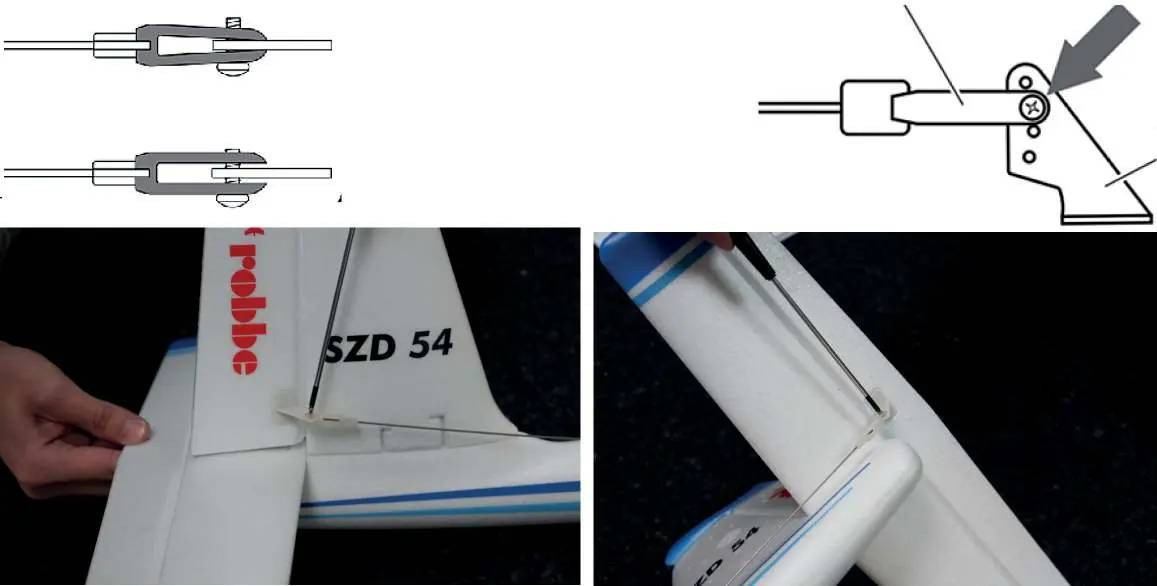

Führen Sie das Seitenleitwerk in die Aussparung am Rumpf und schrauben Sie es mit der Schraube M4x35 von unten fest.
Montage der Tragflächen

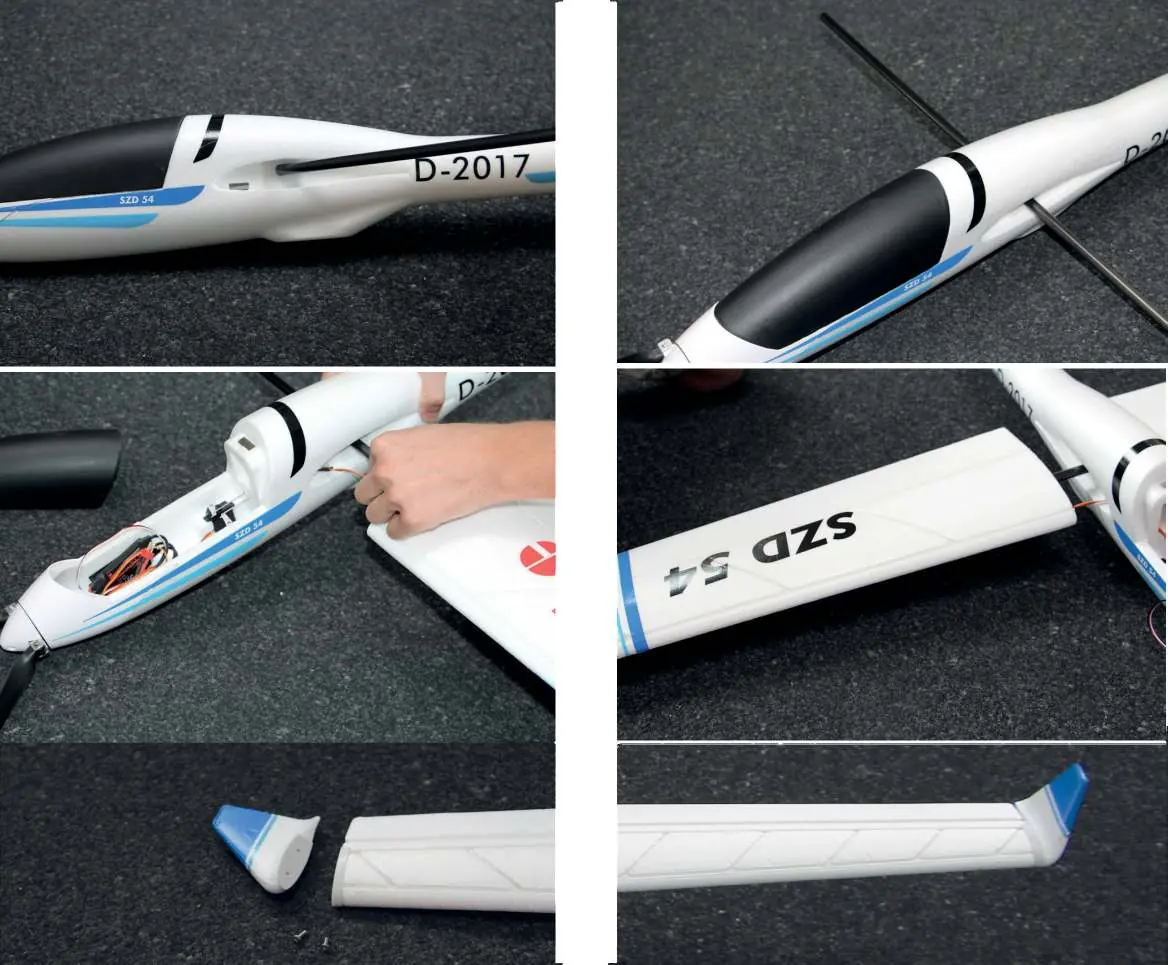

Verbinden Sie die Tragflächenhälften mittels des 10mm CFK-Rohrs. Fädeln Sie das Servokabel durch die Rumpföffnung und sichern Sie die Flächen mit der Schraube an der Unterseite. Montieren Sie abschließend die Winglets mit M3x10 Schrauben.
Elektrischer Anschluss
Verbinden Sie alle Servos mit dem Empfänger gemäß der Anschlussfolge Ihrer Fernsteuerung. Nutzen Sie das beiliegende V-Kabel, falls Ihr System keine zwei Querruderservos unterstützt. Schließen Sie den Regler ebenfalls an den Empfänger an.
Flugvorbereitung und Erstflug

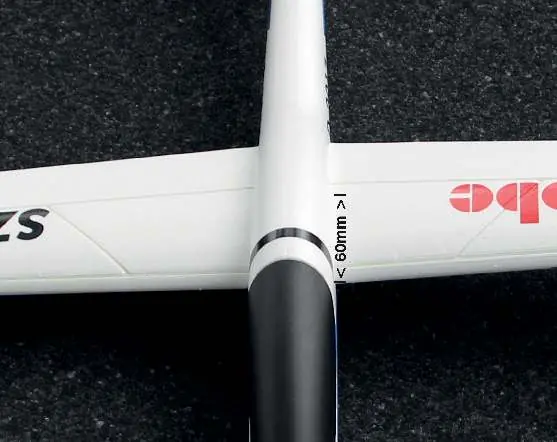

Der korrekte Schwerpunkt ist entscheidend für die Flugleistung. Stellen Sie sicher, dass der Schwerpunkt 60mm hinter der Nasenleiste liegt, indem Sie den Akku verschieben. Führen Sie vor jedem Flug eine Funktionsprüfung der Ruder und des Antriebs durch.
Regler-Programmierung
Der Regler kann über den Sender programmiert werden. Dies umfasst Einstellungen wie Bremse, Akkutyp, Unterspannungsschutz, Start-Modus und Timing. Kalibrieren Sie vor dem Erstflug den Gasweg.
Fehlerbehebung
Bei Problemen mit dem Motorstart prüfen Sie die Verbindung zwischen Regler und Akku, die Akkuspannung, das Gassignal oder die Position des Gashebels.
Praktische Hilfe
Typische Probleme
Motor startet nicht nach dem Einschalten
Verbindung zwischen Regler und Akku prüfen, Akkuspannung kontrollieren, Gassignal prüfen oder Gashebel in die tiefste Position bringen.
Motor dreht in die falsche Richtung
Zwei der drei Verbindungskabel zwischen Motor und Regler untereinander tauschen.
Vor der Verwendung
- Schwerpunkt auf 60mm hinter der Nasenleiste prüfen
- Festsitz aller mechanischen Verbindungen (Schrauben, Ruderhörner) prüfen
- Servos in Neutralstellung bringen
- Gasweg kalibrieren
- Akkuspannung prüfen
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Gewicht (flug)
- ca. 1150 g
Abbildungen und Diagramme
- Montage des Höhenleitwerks mit M4x25 Schraube
- Montage des Seitenleitwerks mit M4x35 Schraube
- Montage der Tragflächen mit 10mm CFK-Rohr und Sicherungsschraube
- Anschluss der Rudergestänge am 3. Loch des Ruderhorns
Modellkompatibilität
- Erfordert Fernsteuerung mit mindestens 4 Kanälen
- Benötigt 3S LiPo Akku (ca. 2200 mAh)
