Installationsanleitung für Ring Floodlight Cam Wired Pro
Detaillierte Installationsanleitung für die Ring Floodlight Cam Wired Pro. Erfahren Sie, wie Sie die Kamera sicher montieren, die Verkabelung vornehmen und das Gerät in der Ring-App einrichten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Ring Floodlight Cam Wired Pro wird durch Abschalten des Stroms am Sicherungskasten, Montage der Halterung, Anschluss der drei Stromkabel (Erde, Neutral, Phase) und anschließende Einrichtung über die Ring-App installiert. S. 4, 10, 12
Wichtigste Schritte
- Strom am Sicherungskasten ausschalten S. 4
- Kabel verbinden (Grün/Erde, Weiß/Neutral, Schwarz/Phase) S. 10
Erste Inbetriebnahme
- Strom wieder einschalten und Einrichtung in der Ring-App fortsetzen S. 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 100-240 VAC | Stromversorgung | S. 16 |
| Betriebstemperatur | -20,5°C bis 48°C | Zulässiger Temperaturbereich | S. 16 |
Wo es im PDF steht
- Sicherheitshinweise S. 2, 16
- Installationsschritte S. 4, 5, 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Sicherheitshinweise
Die Installation erfordert Arbeiten an elektrischen Leitungen. Wenn Sie sich unsicher fühlen oder keine Erfahrung mit Elektroinstallationen haben, beauftragen Sie unbedingt einen qualifizierten Elektriker. Schalten Sie vor Beginn der Arbeiten immer den Strom am Sicherungskasten aus. Das Gerät darf nicht in der Nähe von brennbaren Oberflächen installiert werden und erfordert eine wetterfeste 4-Zoll-Anschlussdose.
Vorbereitung der Installation
Stellen Sie sicher, dass der Strom am Sicherungskasten abgeschaltet ist. Entfernen Sie die vorhandene Leuchte von der Anschlussdose und lösen Sie die Kabel. Falls eine Metallhalterung vorhanden ist, entfernen Sie diese ebenfalls.
Schritt-für-Schritt-Installation
- Halterung anbringen: Wählen Sie die passenden Schrauben aus den mitgelieferten Beuteln (A-F), um die Metallhalterung an der Anschlussdose zu befestigen. Achten Sie darauf, dass der Text "FRONT" nach außen zeigt.
- Kunststoffplatte montieren: Führen Sie die Stromkabel durch die Öffnung der Kunststoffplatte. Zentrieren Sie die Platte über der Metallhalterung und befestigen Sie sie mit einer Schraube aus Beutel B oder C. Achten Sie auf die Ausrichtung (Pfeil "UP" zeigt bei Wandmontage nach oben).
- Kamera aufhängen: Nutzen Sie den Nylonriemen auf der Rückseite der Kamera, um sie an der Halterung einzuhängen, damit Sie beide Hände für die Verkabelung frei haben.

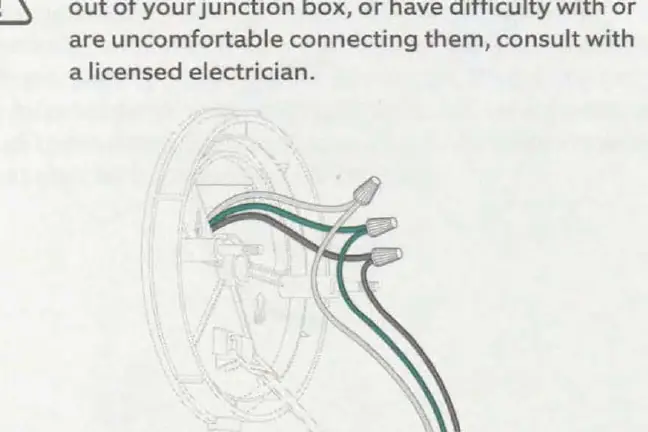

- Verkabelung: Verbinden Sie die Kabel mit den mitgelieferten Drahtmuttern (Beutel H):
- Grün (Kamera) mit Grün (Haus/Erde).
- Weiß (Kamera) mit Weiß (Haus/Neutral).
- Schwarz (Kamera) mit Schwarz (Haus/Phase).
- Montage abschließen: Verstauen Sie die Kabel in der Anschlussdose, setzen Sie die Kamera auf die Gewindebolzen und sichern Sie sie mit den Sechskantmuttern aus Beutel G.
- Inbetriebnahme: Schalten Sie den Strom am Sicherungskasten wieder ein. Die Lampen sollten einmal aufleuchten.
Einrichtung in der App
Öffnen Sie die Ring-App auf Ihrem Smartphone, wählen Sie "Gerät einrichten" und folgen Sie den Anweisungen in der App, um den QR-Code zu scannen und die Einrichtung abzuschließen.
Technische Daten
Das Gerät benötigt eine Stromquelle von 100-240 VAC bei 50/60 Hz. Der zulässige Betriebstemperaturbereich liegt zwischen -20,5°C und 48°C.
Praktische Hilfe
Typische Probleme
Unsicherheit bei der Verkabelung
Wenn die Verkabelung nicht den Diagrammen entspricht oder Sie sich unsicher sind, beauftragen Sie einen qualifizierten Elektriker.
Kamera lässt sich nicht montieren
Stellen Sie sicher, dass eine wetterfeste 4-Zoll-Anschlussdose verwendet wird.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Wetterfeste 4-Zoll-Anschlussdose vorhanden
- Geeignetes Werkzeug (Schraubendreher) bereit
- Ring-App auf dem Smartphone installiert
Technische Daten in der Praxis
- Betriebstemperatur
- -20,5°C bis 48°C
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Diagramme zur Verkabelung (Seite 10) und zur Montage der Halterung (Seite 7-8).
Modellkompatibilität
- Nicht an Dimmer-Schalter oder Zeitschaltuhren anschließen.
- Nur für die Montage an Wänden oder Dachvorsprüngen geeignet, nicht für die Bodenmontage.
