Installationsanleitung für LED-Leuchte Resistex Priam Led
Erfahren Sie, wie Sie die LED-Leuchte Resistex Priam Led sicher installieren und warten. Diese Anleitung enthält wichtige Sicherheitshinweise, Montageschritte und technische Abmessungen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Resistex Priam Led muss von einem Fachmann unter strikter Einhaltung der Sicherheitsvorschriften und bei abgeschalteter Stromzufuhr installiert werden. S. 1, 2
Wichtigste Schritte
- Installation durchführen S. 2
Erste Inbetriebnahme
- Vor der Installation sicherstellen, dass die Stromzufuhr unterbrochen ist. S. 1
Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Keine chemischen oder scheuernden Reinigungsmittel verwenden. S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Schutzklasse | Klasse I | Schutzleiteranschluss erforderlich | S. 1 |
Wo es im PDF steht
- Sicherheit und technische Daten S. 1
- Montageanleitung S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Wartungsanweisungen für die LED-Leuchte Resistex Priam Led. Es ist für die fachgerechte Montage und den sicheren Betrieb des Produkts erforderlich. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie mit der Installation beginnen.
Sicherheitshinweise
- Arbeiten Sie niemals an der Leuchte, wenn diese unter Spannung steht.
- Die Installation muss von einem professionellen Installateur unter Einhaltung der geltenden Normen und Vorschriften für elektrische Anlagen durchgeführt werden.
- Es besteht das Risiko elektrostatischer Entladungen (ESD-Norm). Gehen Sie bei der Handhabung vorsichtig vor.
Montage und Installation
Die Installation erfolgt in mehreren Schritten:
- Unterbrechen Sie die Stromzufuhr.
- Öffnen Sie das Gehäuse der Leuchte.
- Markieren und bohren Sie die Befestigungslöcher (Ø6).
- Führen Sie die Kabel durch die Kabeldurchführung.

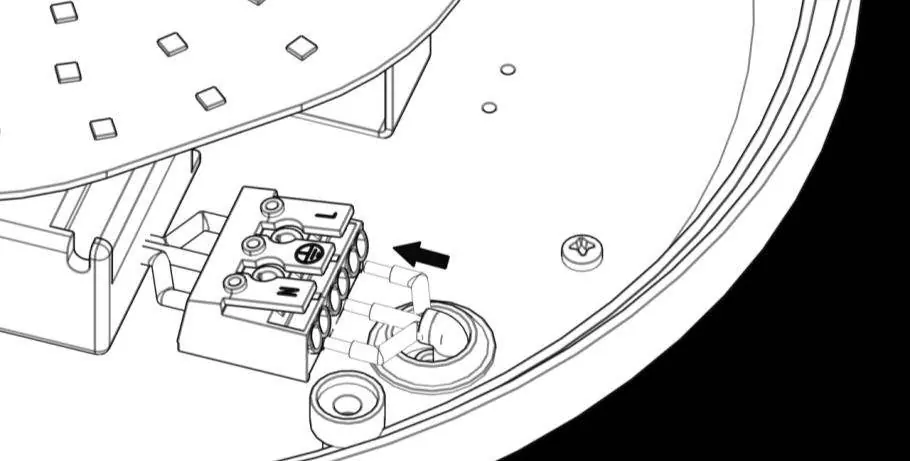

- Schließen Sie die Kabel an die Klemmen an (N, E, L).
- Befestigen Sie die Leuchte an der Montagefläche.
- Setzen Sie die Abdeckung wieder auf.
- Schalten Sie die Stromzufuhr wieder ein.
Wartung und Reinigung
- Verwenden Sie keine chemischen oder scheuernden Produkte zur Reinigung der Leuchte.
- Bewahren Sie diese Anleitung für zukünftige Wartungsarbeiten oder die Demontage auf.
Abmessungen
Die Leuchte ist in verschiedenen Ausführungen erhältlich (ON/OFF und HF). Die genauen Abmessungen (Durchmesser 300 mm, Tiefe 90 mm) sind den technischen Zeichnungen auf der ersten Seite zu entnehmen.
Praktische Hilfe
Typische Probleme
Leuchte leuchtet nicht nach der Installation
Überprüfen Sie, ob die Stromzufuhr eingeschaltet ist und ob die Kabel (N, E, L) korrekt in der Anschlussklemme sitzen.
Beschädigung durch Reinigung
Verwenden Sie niemals chemische oder scheuernde Reinigungsmittel, da diese die Oberfläche beschädigen können.
Vor der Verwendung
- Stromversorgung vor Arbeitsbeginn unterbrechen
- Installation durch einen qualifizierten Fachmann sicherstellen
- ESD-Schutzmaßnahmen bei der Handhabung beachten
- Geeignetes Werkzeug für die Montage bereitstellen
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Montage von der Vorbereitung bis zur finalen Befestigung.
- Der Schaltplan verdeutlicht den korrekten Anschluss der Phasen (N, E, L) an die Anschlussklemme.
Modellkompatibilität
- Die Installation muss den lokalen elektrischen Vorschriften entsprechen.
