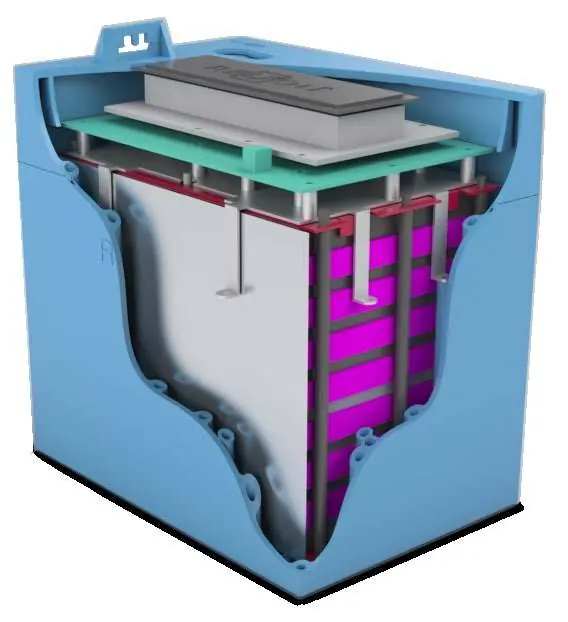

Installationsanleitung für RELiON InSight 12V120-GC2-LT Lithium-Batterie

Wichtige Informationen aus der Anleitung

Diese Schnellstartanleitung gilt für die RELiON InSight Lithium-Batterien. Die Batterien sind ausschließlich für den Parallelbetrieb ausgelegt. Eine Reihenschaltung ist nicht zulässig. Achten Sie bei der Installation auf die korrekte Verwendung von CAN-Kabeln für die Kommunikation zwischen den Batterien und halten Sie die angegebenen Drehmomente für die Anschlüsse ein.

Installationsanweisungen

• Parallelanschluss: InSight-Batterien dürfen nur parallel geschaltet werden, um den Energiebedarf zu decken. Eine Reihenschaltung ist nicht möglich.
• Platzierung: Installieren Sie die Batterien nah beieinander im Batteriefach.
• Abstandshalter: Es wird empfohlen, RELiON-Batterieabstandshalter zu verwenden, um leere Plätze auszufüllen und die vorhandenen Halterungen des Fahrzeugs zu nutzen.
• Kabel: Verwenden Sie Kabel gleicher Länge für die Verbindung der Batterien.
• Drehmoment: Ziehen Sie die Anschlüsse mit einem Drehmoment von 9 bis 10 Nm (79,7 – 88,5 in-lbs) fest.

Verkabelung und Inbetriebnahme

Die CAN-Kabel (1 ft im Lieferumfang enthalten) sind für die Kommunikation zwischen den Batterien erforderlich.

1. Verbinden Sie das CAN-Kabel vom Ausgang (positive Seite) der ersten Batterie mit dem Eingang (negative Seite) der zweiten Batterie.
2. Fahren Sie so fort. Der CAN-Anschluss auf der negativen Seite der ersten Batterie und auf der positiven Seite der letzten Batterie bleiben ungenutzt.
3. Einschalten: Halten Sie den Power-Button an einer Batterie gedrückt, bis die erste LED grün blinkt. Die restlichen Batterien wachen automatisch auf.
4. Laden: Verwenden Sie vorzugsweise ein Lithium-, GEL- oder AGM-Ladeprofil.

Batterieschnittstelle und LED-Status

Die Batterieabdeckung verfügt über zwei dreifarbige LEDs (LED1 links, LED2 rechts), die den Status, den Ladezustand (SOC) und Fehlermodi anzeigen.

• Power ON: Taste 5 Sekunden gedrückt halten, bis LED1 grün blinkt.
• Display SOC: Bei eingeschalteter Batterie die Taste einmal kurz drücken. Die LED zeigt den Ladezustand für 6 Sekunden an.
• Power OFF: Taste kurz drücken, loslassen, dann 6 Sekunden gedrückt halten, bis LED1 und LED2 rot leuchten.

Der Ladezustand (SOC) wird durch die Kombination von LED1 (fest grün) und LED2 (verschiedene Farben/Blinkmuster) angezeigt. Beachten Sie die Tabelle in der Anleitung für die genaue Zuordnung der SOC-Prozentwerte.

Sicherheit und Wartung

• Tragen Sie bei der Installation eine Schutzbrille.
• Verwenden Sie Werkzeuge mit gummierten Griffen.
• Legen Sie keine Gegenstände auf die Batterien.
• Stellen Sie sicher, dass alle Kabelverbindungen fest sitzen.
• Weitere Informationen finden Sie im Lithium-Eisenphosphat-Sicherheitsdokument von RELiON auf relionbattery.com.
