Installationsanleitung für RELiON InSight 12V120-GC2-LT Lithium-Batterie
Schnellstartanleitung für die Installation der RELiON InSight 12V120-GC2-LT Lithium-Batterie. Erfahren Sie mehr über parallele Verkabelung, CAN-Bus-Anschluss, LED-Statusanzeigen und Sicherheitsvorkehrungen.
Inhaltsverzeichnis

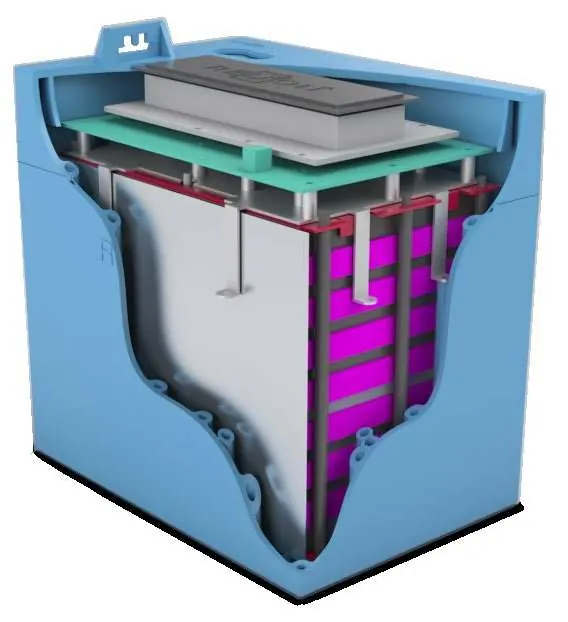

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Schnellstartanleitung enthält wichtige Informationen zur ordnungsgemäßen Installation der RELiON InSight 12V120-GC2-LT Lithium-Batterie. Die Batterie ist ausschließlich für den Betrieb in 12V-Systemen vorgesehen und darf nur parallel geschaltet werden. Eine Reihenschaltung ist nicht zulässig.
Installationsanweisungen
Bei der Installation sind folgende Punkte zu beachten:
- Parallele Verbindung: Die Batterien müssen parallel geschaltet werden, um die Kapazität zu erhöhen (z. B. zwei Batterien für 240Ah). Es können bis zu zehn Batterien parallel verbunden werden.
- Platzierung: Installieren Sie die Batterien nah beieinander im Batteriefach.
- Batterie-Abstandshalter: Es wird empfohlen, RELiON Batterie-Abstandshalter zu verwenden, um leere Plätze zu füllen und die vorhandenen Halterungen des Fahrzeugs zu nutzen.
- Kabel: Verwenden Sie Kabel gleicher Länge für die Verbindung.
- Drehmoment: Ziehen Sie die Anschlüsse mit einem Drehmoment von 9 bis 10 Nm (79,7 – 88,5 in-lbs) fest.
- CAN-Kabel: Verbinden Sie die Batterien mit den mitgelieferten CAN-Kabeln. Beginnen Sie am Ausgang (positive Seite) der ersten Batterie und verbinden Sie diesen mit dem Eingang (negative Seite) der zweiten Batterie.
Batterie-Schnittstelle und Bedienung
Die Batterie verfügt über zwei dreifarbige LEDs zur Statusanzeige und einen Power-Knopf.
- Einschalten: Halten Sie den Power-Knopf gedrückt, bis LED1 grün blinkt. Die restlichen Batterien im System wachen automatisch auf.
- Ausschalten: Tippen, loslassen und dann den Knopf gedrückt halten, bis LED1 und LED2 durchgehend rot leuchten.
- Ladezustand (SOC) anzeigen: Tippen Sie bei eingeschalteter Batterie einmal auf den Power-Knopf. Die LEDs zeigen den Status für 6 Sekunden an.
Laden und Zubehör
Verwenden Sie vorzugsweise ein Ladeprofil für Lithium, GEL oder AGM (in dieser Reihenfolge). Als Zubehör sind ein InSight-Kraftstoffanzeiger (Fuel Gauge) für den Ladezustand in Echtzeit sowie ein Fernbedienungsknopf zum Ein- und Ausschalten erhältlich.
Sicherheitshinweise
- Tragen Sie bei der Installation eine Schutzbrille.
- Verwenden Sie Werkzeuge mit gummierten Griffen.
- Legen Sie keine Gegenstände auf die Batterien.
- Stellen Sie sicher, dass alle Kabelverbindungen fest sitzen.
- Beachten Sie das Sicherheitsdatenblatt (SDS) für Lithium-Eisenphosphat-Batterien.
Praktische Hilfe
Typische Probleme
Batterie lässt sich nicht einschalten
Überprüfen Sie die Kabelverbindungen und stellen Sie sicher, dass die Batterie geladen ist.
Batterien haben unterschiedlichen Ladezustand (SOC)
Die Batterien gleichen sich bei der Nutzung automatisch aus.
LED zeigt Fehler oder Status an
Vergleichen Sie das Blinkmuster mit Tabelle 1 (Modi) und Tabelle 3 (Ladezustand) in der Anleitung.
Vor der Verwendung
- Sicherheitsbrille tragen
- Werkzeug mit isoliertem Griff verwenden
- Kabel auf gleiche Länge prüfen
- Drehmoment von 9-10 Nm für Anschlüsse einhalten
- CAN-Kabel korrekt zwischen den Batterien verbinden
Abbildungen und Diagramme
- Das Verkabelungsdiagramm zeigt die parallele Anordnung der Batterien mit positiven und negativen Kabeln sowie die CAN-Bus-Verkabelung.
- Die Schnittstellen-Grafik zeigt die Position der M8-Anschlüsse, des Power-Knopfes, der LEDs und der Lüftungsöffnung.
Modellkompatibilität
- Nur für 12V-Systeme geeignet.
- Nur Parallelschaltung zulässig, keine Reihenschaltung.
- Kompatibel mit Lithium-, GEL- und AGM-Ladeprofilen.
