Bedienungsanleitung für RCF SUB 15-AS und SUB 18-AS Aktiv-Subwoofer

Wichtige Informationen aus der Anleitung

Diese Anleitung ist ein integraler Bestandteil des Produkts. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Das Gerät darf nur von qualifiziertem Fachpersonal installiert werden. Achten Sie darauf, dass das Gerät nicht überlastet wird und keine Flüssigkeiten oder Fremdkörper in das Gehäuse gelangen. Bei längerer Nichtbenutzung sollte das Netzkabel abgezogen werden.

Produktbeschreibung

Die RCF SUB 15-AS und SUB 18-AS sind leistungsstarke, aktive Subwoofer für Live-Sound-Anwendungen. Sie verfügen über einen 2200-Watt-Class-D-Verstärker und Bass Motion Control für eine erweiterte Basswiedergabe. Die Gehäuse bestehen aus Birkensperrholz mit Polyurea-Beschichtung, was sie langlebig und robust macht.

Bedienelemente auf der Rückseite

• LINE IN: Combo XLR/Klinke-Eingänge für Line-Pegel-Signale.
• LINK OUT: XLR-Ausgang zum Durchschleifen des Signals.
• XOVER OUT: XLR-Ausgang mit internem Hochpassfilter (80 Hz).
• SIG/CLIP LED: Zeigt Signalpräsenz (grün) oder Überlastung (rot) an.
• POWER LED: Leuchtet grün, wenn das Gerät eingeschaltet ist.
• REVERSE LED: Leuchtet gelb, wenn die Polarität umgekehrt ist.
• 80Hz - 100Hz LEDs: Zeigen die gewählte Trennfrequenz an.
• VOLUME CONTROL: Regler für die Gesamtlautstärke.
• SUB POLARITY: Taste zum Umkehren der Polarität des Woofers.
• SUB LOW PASS: Taste zur Einstellung der Trennfrequenz (80 Hz, 100 Hz oder 400 Hz).
• POWER MAIN SWITCH: Ein-/Ausschalter.

Anschlüsse und Verkabelung

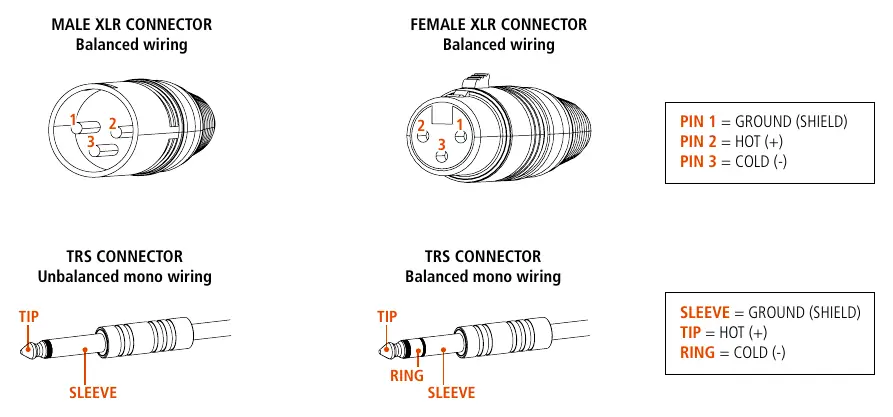

Die Anschlüsse müssen gemäß AES-Standards verdrahtet sein. Verwenden Sie für symmetrische Verbindungen XLR-Stecker (Pin 1: Masse, Pin 2: Hot, Pin 3: Cold) oder TRS-Klinkenstecker (Sleeve: Masse, Tip: Hot, Ring: Cold). Verwenden Sie nur abgeschirmte Kabel, um Störgeräusche durch elektromagnetische Felder zu vermeiden.

Inbetriebnahme und Betrieb

Überprüfen Sie vor dem Anschließen die Spannungsangabe auf dem Typenschild. Stellen Sie sicher, dass der Lautstärkeregler auf Minimum steht, bevor Sie das Gerät einschalten. Schalten Sie das Mischpult immer vor dem Subwoofer ein, um "Bumps" zu vermeiden. Schalten Sie die Lautsprecher am Ende der Kette ein und nach Gebrauch sofort wieder aus.

Fehlerbehebung

• Gerät lässt sich nicht einschalten: Prüfen Sie die Stromverbindung und das Netzkabel.
• Kein Ton: Überprüfen Sie die Signalquelle und die Kabel auf Beschädigungen.
• Verzerrter Ton / Clip-LED blinkt: Reduzieren Sie den Ausgangspegel des Mischpults.
• Sehr leiser Ton / Rauschen: Erhöhen Sie den Gain oder Ausgangspegel des Mischpults.
• Brummen oder Summen: Überprüfen Sie die AC-Erdung und alle angeschlossenen Geräte/Kabel.

Technische Daten

Die Subwoofer bieten einen Frequenzgang von 35 Hz bis 400 Hz (SUB 15-AS) bzw. 20 Hz bis 400 Hz (SUB 18-AS) und einen maximalen Schalldruck von 133 dB bzw. 135 dB. Beide Modelle verfügen über einen 2200-Watt-Verstärker und sind CE-konform.
