Installationsanleitung für das PRL Motorsports 1.5T Short Ram Air Intake System
Schnelle Installationsanleitung für das PRL Motorsports Short Ram Air Intake System für Honda Civic 1.5T (2016-2021). Enthält Werkzeugliste, Schritt-für-Schritt-Montage, Wartungshinweise und Filterreinigung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsschritte für das PRL Motorsports Short Ram Air Intake System für den Honda Civic 1.5T (Modelljahre 2016-2021). Die Installation dauert etwa 20-30 Minuten. Wichtig: Für dieses Produkt ist keine ECU-Neukalibrierung erforderlich. Das System ist für den Wettbewerbseinsatz konzipiert und sollte idealerweise von einem Fachmann installiert werden.
Vorbereitung und Sicherheit
Vor Beginn der Arbeiten muss die Zündung ausgeschaltet und der Minuspol der Batterie abgeklemmt werden. Lassen Sie das Fahrzeug mindestens 5 Minuten ruhen, um Restladungen abzubauen. Beachten Sie, dass das Abklemmen der Batterie elektronische Speicher löschen kann; sichern Sie ggf. Radiocodes oder Einstellungen.
Installation

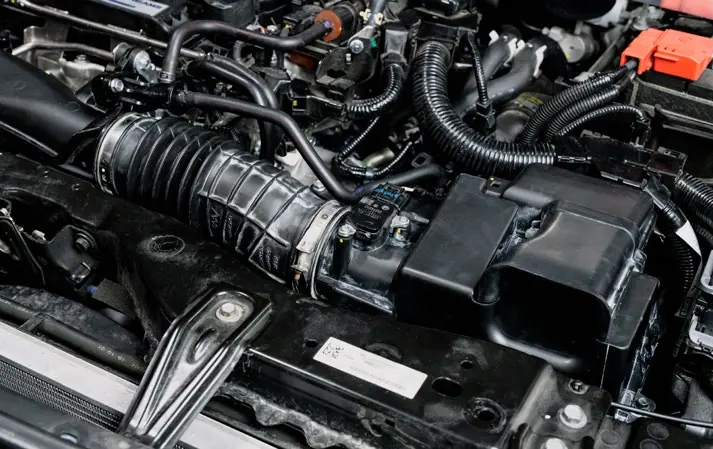

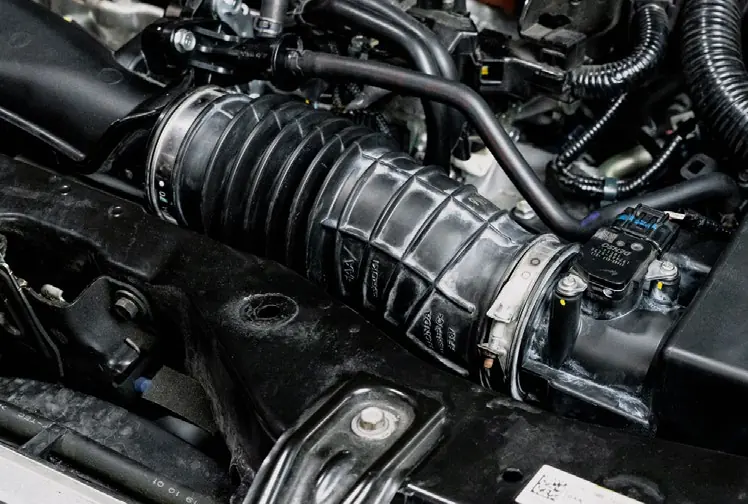

- Entfernen Sie den werkseitigen Luftfilterkasten und den gewellten Schlauch.

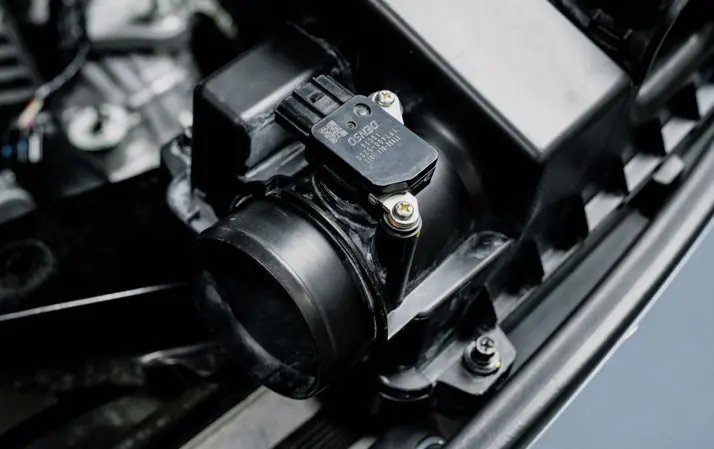

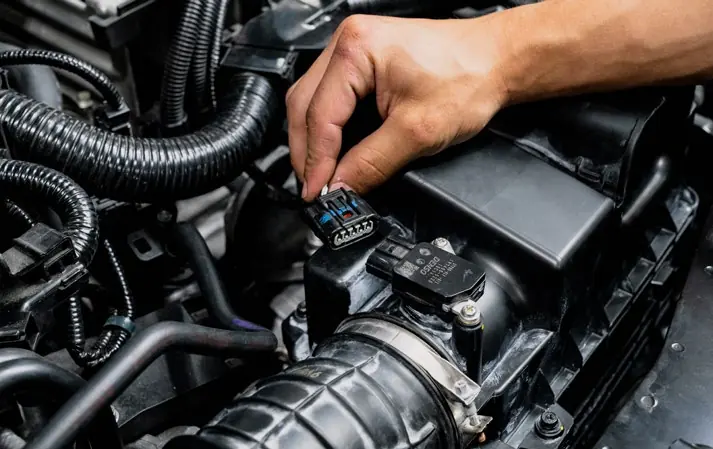

- Lösen Sie den MAF-Sensor vorsichtig aus dem Gehäuse.

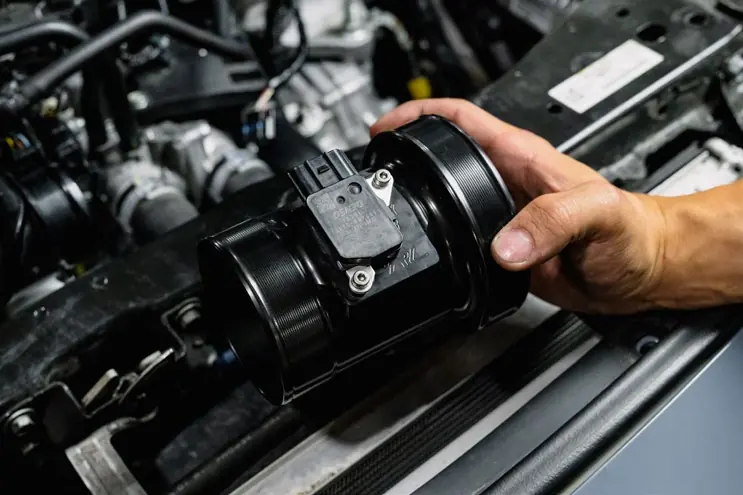

- Montieren Sie den MAF-Sensor in das neue PRL-Gehäuse unter Verwendung der mitgelieferten M4-Schrauben.

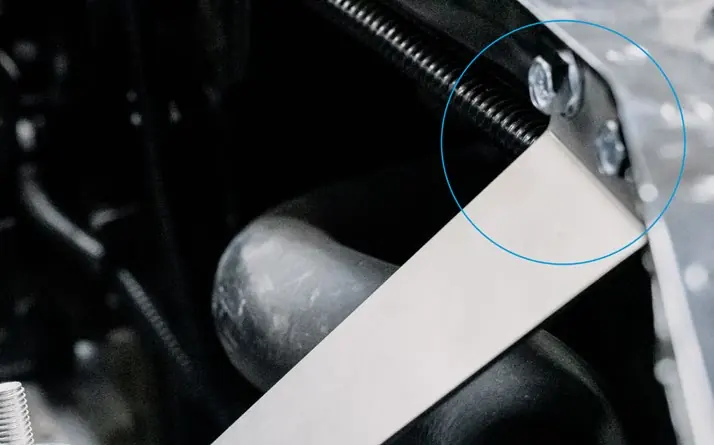

- Befestigen Sie die Ansaughalterung mit den M6-Schrauben an der vorgesehenen Stelle im Motorraum.

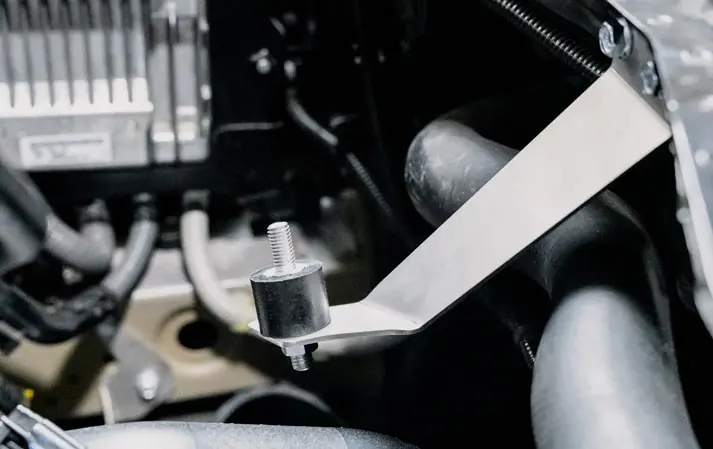

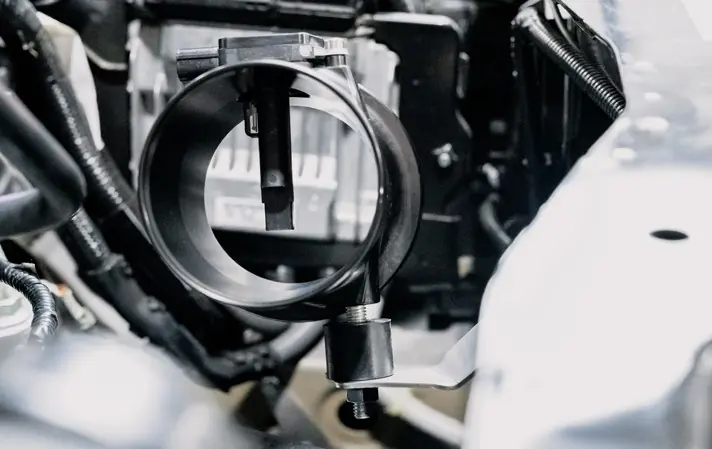

- Setzen Sie den M8-Vibrationsdämpfer ein und sichern Sie ihn mit der gezahnten Flanschmutter.
- Platzieren Sie das MAF-Gehäuse auf dem Vibrationsdämpfer.

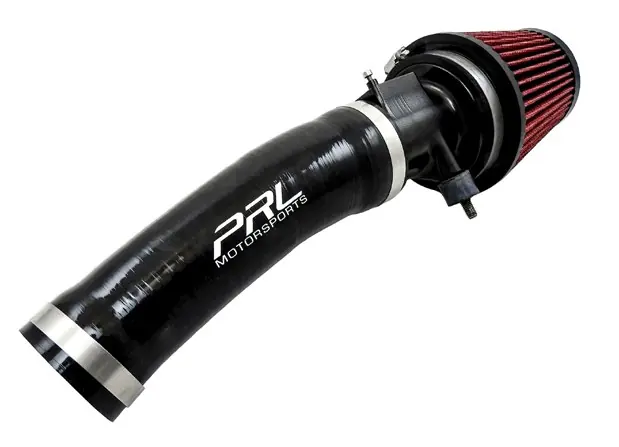

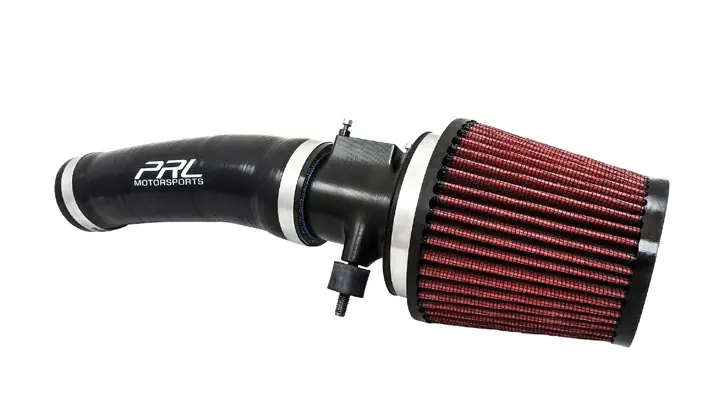

- Befestigen Sie den PRL-Kegelluftfilter und den Silikonschlauch mit den mitgelieferten Schlauchschellen.

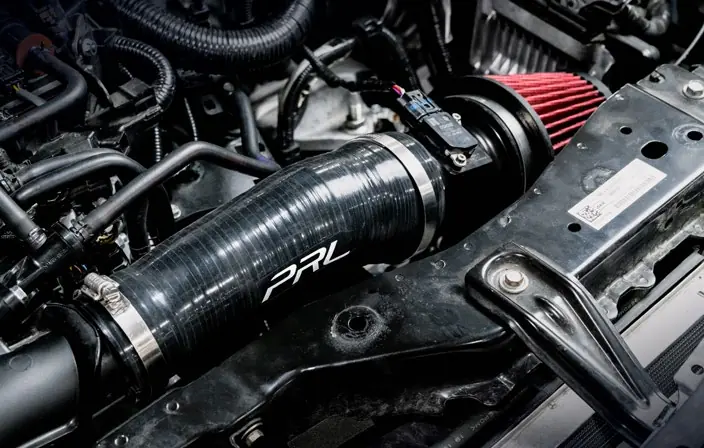

- Schließen Sie den MAF-Sensor-Kabelbaum wieder an und prüfen Sie alle Verbindungen auf festen Sitz.
Wartung und Filterreinigung
Der Luftfilter sollte bei jedem Ölwechsel visuell überprüft werden. Eine Reinigung ist erforderlich, wenn das Filtersieb nicht mehr sichtbar ist oder spätestens alle 30.000 Meilen. Bei staubigen Bedingungen ist eine häufigere Reinigung notwendig. Verwenden Sie zur Reinigung das #2801 Filter Cleaning & Recharge Kit. Gehen Sie beim Reinigen wie folgt vor: Klopfen Sie groben Schmutz ab, sprühen Sie den Reiniger auf, lassen Sie ihn 15 Minuten einwirken, spülen Sie ihn von der sauberen zur schmutzigen Seite mit warmem Wasser aus, lassen Sie ihn natürlich trocknen und ölen Sie ihn anschließend leicht ein.
Praktische Hilfe
Typische Probleme
Fehlende Komponenten
Überprüfen Sie die Teileliste und kontaktieren Sie [email protected], bevor Sie mit der Installation beginnen.
Elektronische Speicher gelöscht
Sichern Sie Radiocodes und Einstellungen vor dem Abklemmen der Batterie.
Filter verschmutzt
Reinigen Sie den Filter mit dem #2801 Kit, wenn das Sieb nicht mehr sichtbar ist oder nach 30.000 Meilen.
Vor der Verwendung
- Zündung ausschalten
- Minuspol der Batterie abklemmen
- 5 Minuten warten
- Teileliste auf Vollständigkeit prüfen
- Werkzeug bereitlegen (Ratschenset, 10mm Nuss, Zange, Schraubendreher, 3mm Inbusschlüssel)
Technische Daten in der Praxis
- Installationszeit
- 20-30 Minuten für erfahrene Anwender.
- ECU-Kalibrierung
- Nicht erforderlich, das System ist mit der Werkskalibrierung kompatibel.
Abbildungen und Diagramme
- Die Komponententabelle auf Seite 3 zeigt die Zuordnung der Teile (Silikonschlauch, MAF-Gehäuse, Filter, Dämpfer, Halterung, Schrauben).
- Die Bilder auf den Seiten 5-9 zeigen die schrittweise Demontage des Werks-Intakes und die Montage der PRL-Komponenten.
Modellkompatibilität
- Passend für Honda Civic 1.5L Turbo (2016-2021).
- Nur für den Wettbewerbseinsatz (Race Only) auf geschlossenen Strecken zugelassen.
