Installationsanleitung für PRL Motorsports 1.5T High Volume Intake

Detaillierte Installationsanleitung für das PRL Motorsports High Volume Intake System für Honda Civic 1.5T (2022+). Enthält Werkzeugliste, Schritt-für-Schritt-Montage und Wartungshinweise.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Seite 4

Seite 5

Seite 6

Seite 7

Wichtige Informationen aus der Anleitung

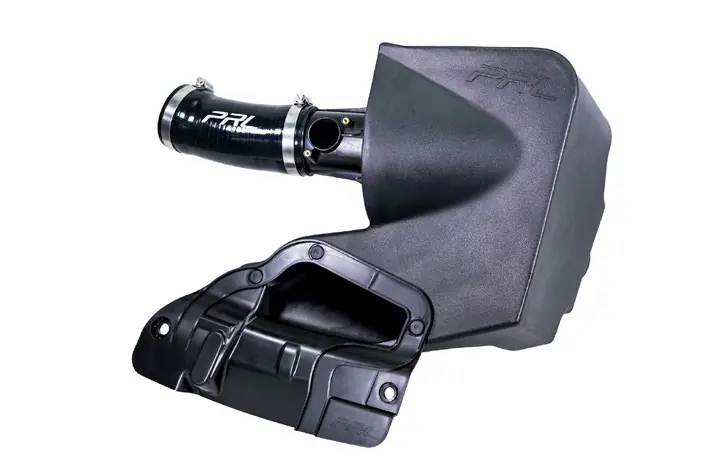

Dieses Dokument beschreibt die Installation des PRL Motorsports High Volume Intake für den Honda Civic 1.5T (Modelljahr 2022+). Die geschätzte Installationszeit beträgt 30 bis 45 Minuten. Ein wesentlicher Vorteil dieses Systems ist, dass keine ECU-Neukalibrierung erforderlich ist. Bitte stellen Sie vor Beginn sicher, dass alle in der Komponentenliste aufgeführten Teile vorhanden sind.

Erforderliche Werkzeuge

Ratsche
Verlängerungen (3 Zoll und 12 Zoll)
10mm Steckschlüssel
Kreuzschlitzschraubendreher
Schlitzschraubendreher
Magnetisches Aufnahmewerkzeug (empfohlen)
Clip-Entfernungswerkzeug (optional)
Zange (optional)

Vorbereitung und Demontage

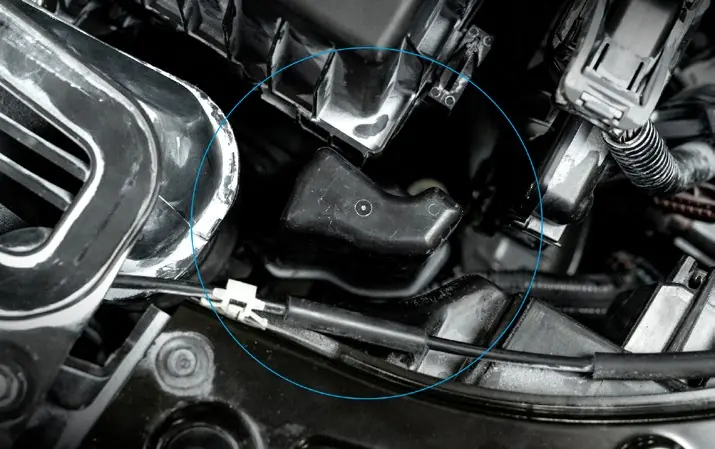

Schalten Sie die Zündung aus und trennen Sie das negative Batteriekabel. Warten Sie mindestens 5 Minuten, um das System zu entladen. Beachten Sie, dass dies elektronische Speicher löschen kann. Entfernen Sie anschließend den werkseitigen Luftkanal und die Luftfilterbox. Achten Sie darauf, den MAF-Sensor vorsichtig zu trennen und beiseite zu legen.

Installation

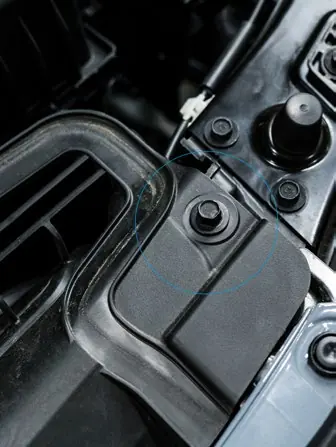

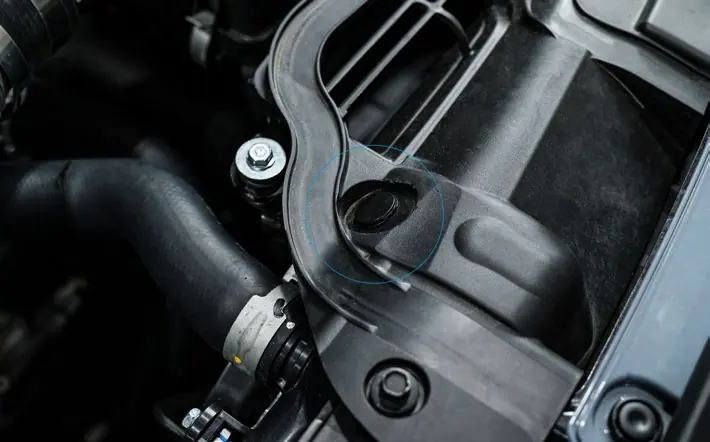

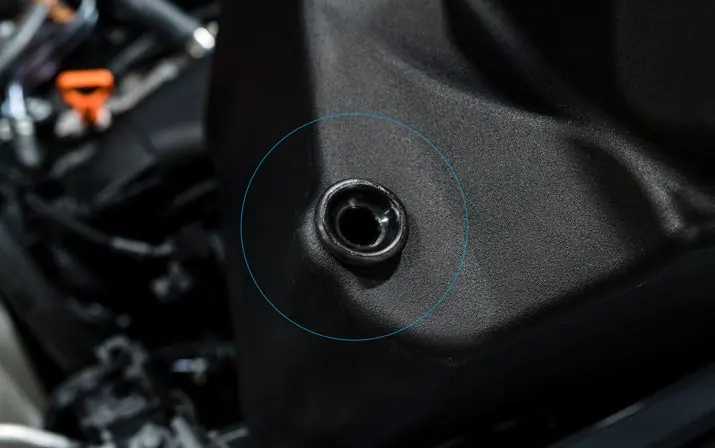

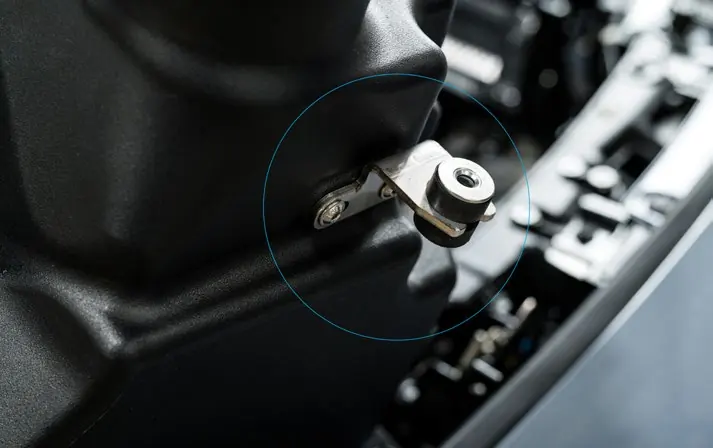

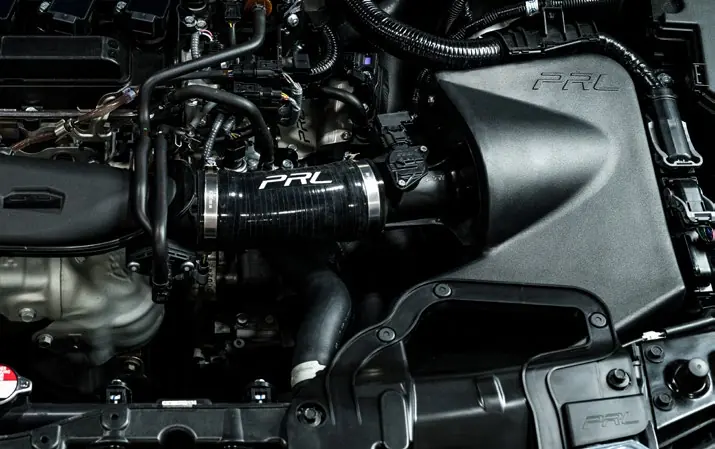

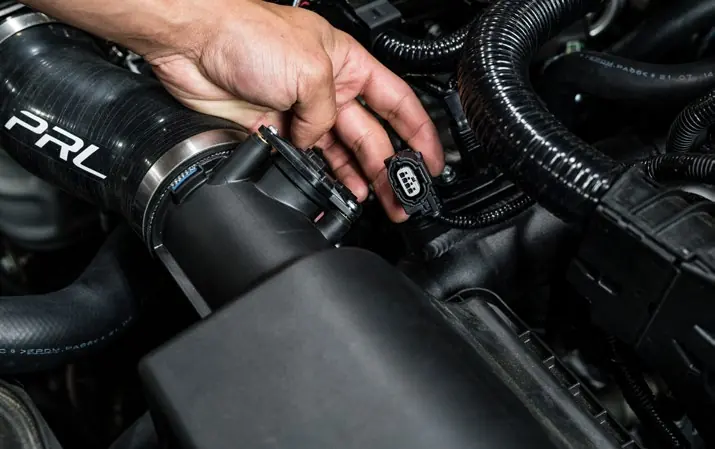

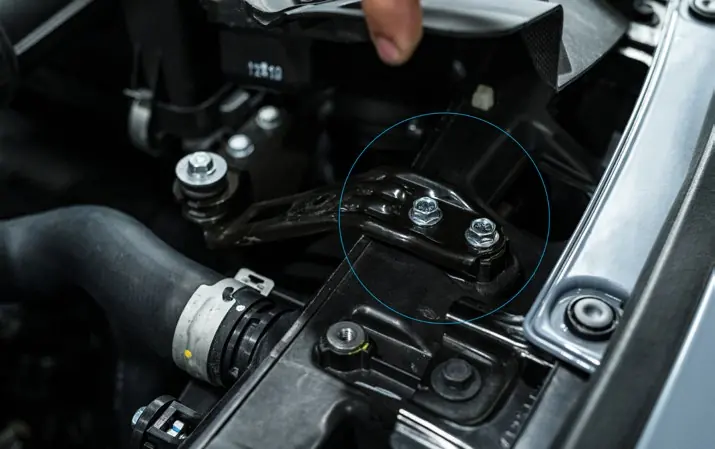

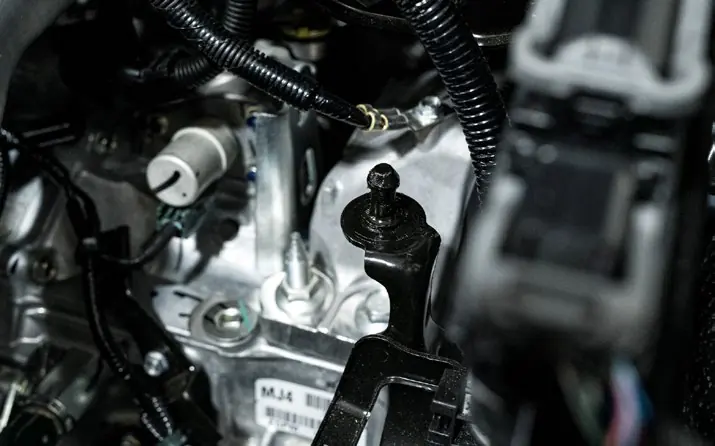

Die Montage erfolgt durch das Einsetzen des neuen PRL-Luftfiltergehäuses, das auf den werkseitigen und den mitgelieferten Montagepunkten befestigt wird. Verwenden Sie die mitgelieferten Halterungen und Schrauben, um das System sicher zu fixieren. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen, um das Material nicht zu beschädigen. Verbinden Sie den Silikonschlauch und den MAF-Sensor wieder mit dem neuen Gehäuse.

Wartung des Luftfilters

Der Luftfilter sollte bei jedem Ölwechsel visuell überprüft werden. Eine Reinigung ist erforderlich, wenn das Filtersieb nicht mehr sichtbar ist oder spätestens nach 30.000 Meilen. Bei staubigen oder trockenen Bedingungen ist eine häufigere Reinigung notwendig. Verwenden Sie zur Reinigung und zum erneuten Einölen das Filter Cleaning & Recharge Kit (#2801).

Filter-Reinigungsanleitung

Entfernen Sie groben Schmutz durch leichtes Klopfen oder Druckluft.
Sprühen Sie den Filter mit der Reinigungslösung ein und lassen Sie diese mindestens 15 Minuten einwirken.
Spülen Sie den Filter mit warmem Wasser von der sauberen zur schmutzigen Seite aus.
Lassen Sie den Filter natürlich trocknen (keine Hitze verwenden).
Tragen Sie das Filteröl sparsam auf (ein Sprühstoß pro 2 Zoll Filterfläche).

Praktische Hilfe

Typische Probleme

Fehlende Komponenten

Überprüfen Sie die Teileliste und kontaktieren Sie [email protected] vor der Installation.

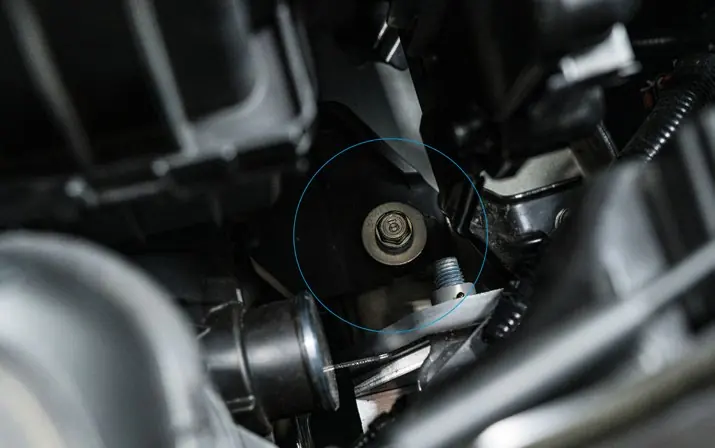

Schwierigkeiten beim Erreichen der 10mm Schraube

Entfernen Sie optional den Resonator vom werkseitigen Schlauch, um mehr Platz zu schaffen.

Beschädigung des Materials durch zu festes Anziehen

Ziehen Sie Schrauben am MAF-Gehäuse und an der Airbox nur handfest an, um Risse im Rotomold-Material zu vermeiden.

Vor der Verwendung

Zündung ausschalten und negatives Batteriekabel trennen.
5 Minuten warten, bis das System entladen ist.
Alle Komponenten gemäß der Liste auf Vollständigkeit prüfen.
Werkzeuge (Ratsche, 10mm Nuss, Verlängerungen) bereitlegen.
Radiospeicher/Einstellungen sichern, da diese gelöscht werden können.

Technische Daten in der Praxis

ECU-Kalibrierung: Dieses Produkt erfordert keine Anpassung der Motorsteuerung (Tuning).
Installationszeit: Ca. 30-45 Minuten für erfahrene Anwender.

Abbildungen und Diagramme

Die Explosionszeichnung zeigt die Anordnung der Airbox, des MAF-Gehäuses und der Halterungen.
Die nummerierten Teile in der Liste entsprechen den Markierungen im Diagramm.

Modellkompatibilität

Nur für 2022+ Honda Civic 1.5L Turbo Modelle.
Race Only Produkt: Nicht für den öffentlichen Straßenverkehr in den USA zugelassen.
