Diese Anleitung beschreibt die Installation des PRL Motorsports Front Mount Intercoolers für den Honda Civic 1.5T (Modelljahre 2022-2023). Die geschätzte Installationszeit beträgt etwa eine Stunde. Wichtiger Hinweis: Für dieses Produkt ist keine ECU-Neukalibrierung erforderlich. Das Produkt ist für den reinen Rennsport konzipiert und darf nicht auf öffentlichen Straßen verwendet werden.
Vorbereitung und Werkzeuge
Stellen Sie sicher, dass alle in der Komponentenliste aufgeführten Teile vorhanden sind. Bei fehlenden Teilen kontaktieren Sie [email protected]. Benötigte Werkzeuge:
- Ratsche
- Verlängerung (6 - 12 Zoll)
- 10mm und 12mm Steckschlüssel
- Drehmomentschlüssel
- Zange
- Kreuzschlitz- und Schlitzschraubendreher
- Clip-Entfernungswerkzeug
Installation
Vor Beginn der Arbeiten die Zündung ausschalten, den Minuspol der Batterie abklemmen und mindestens 5 Minuten warten. Sichern Sie ggf. Radiospeicher-Einstellungen.
- Entfernen Sie die vordere Stoßstange, um Zugang zum werksseitigen Ladeluftkühler zu erhalten.

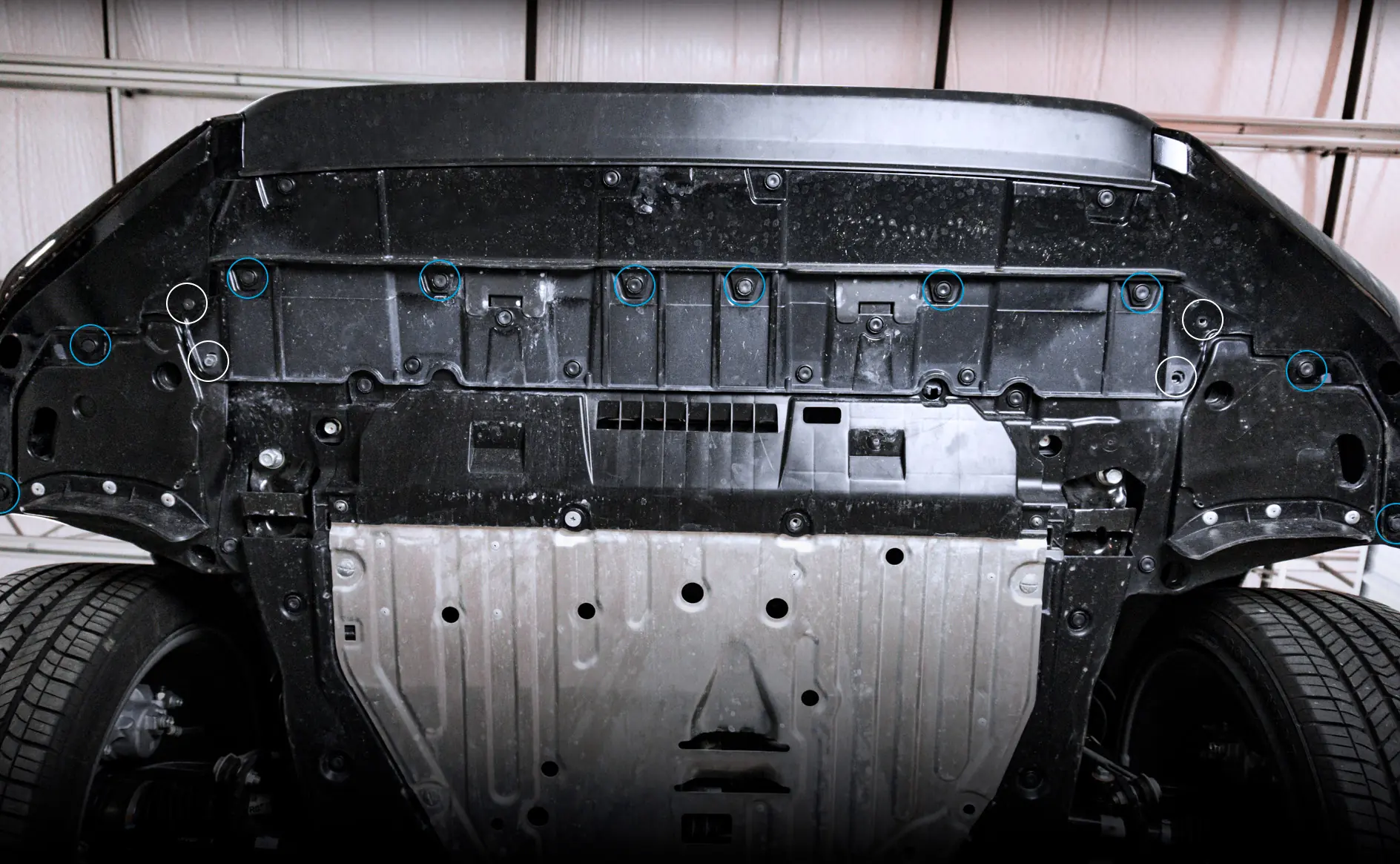

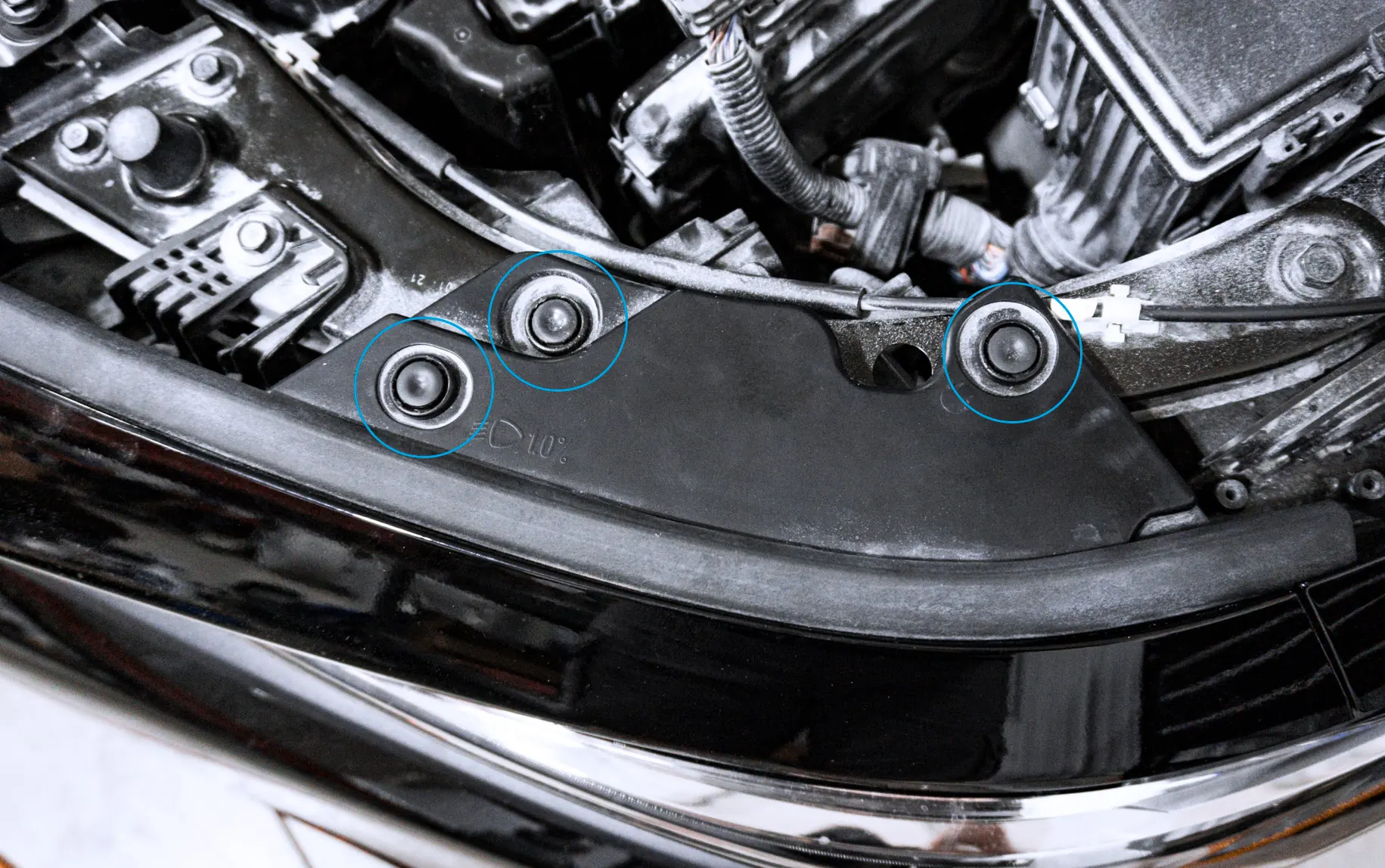

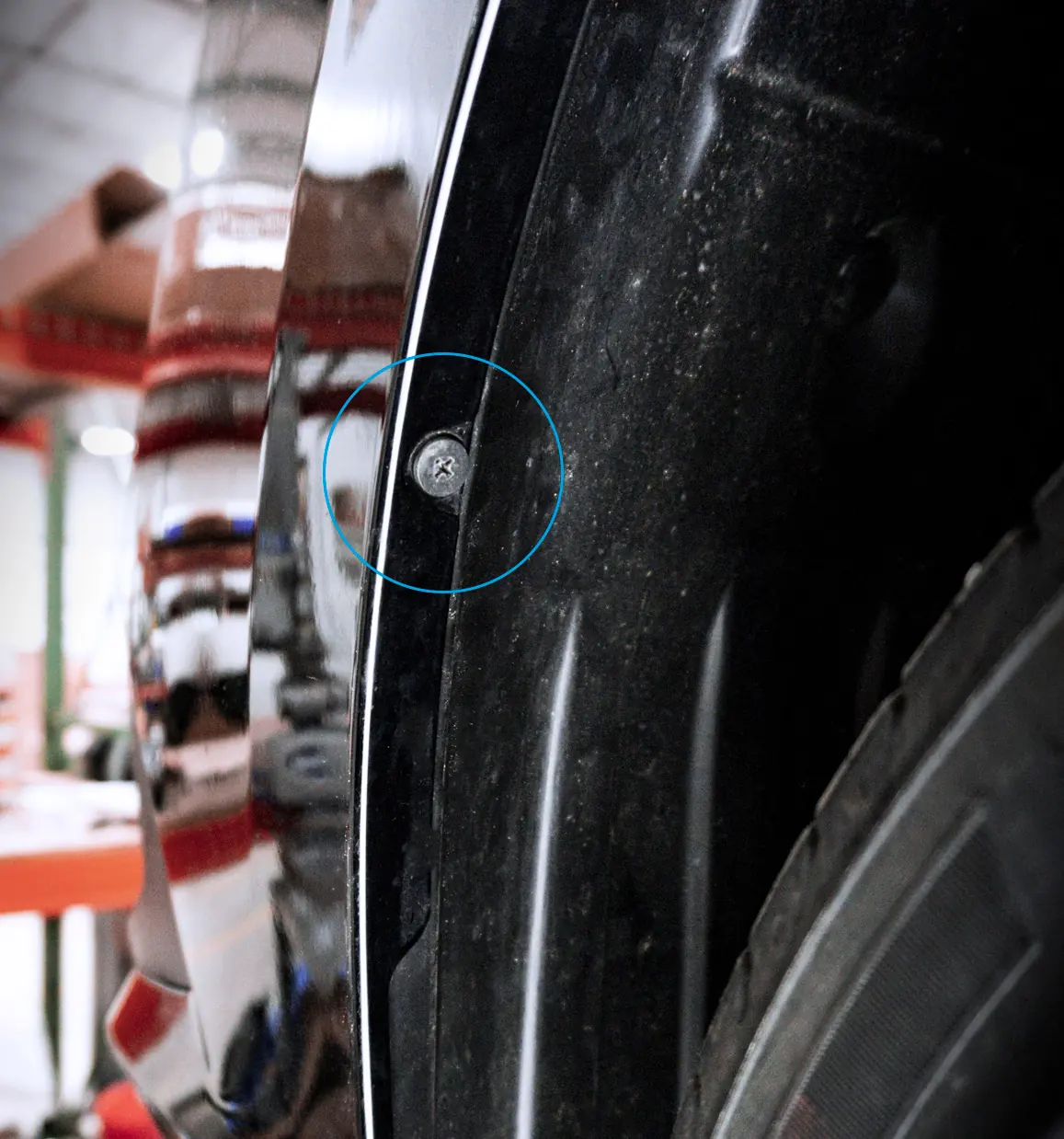

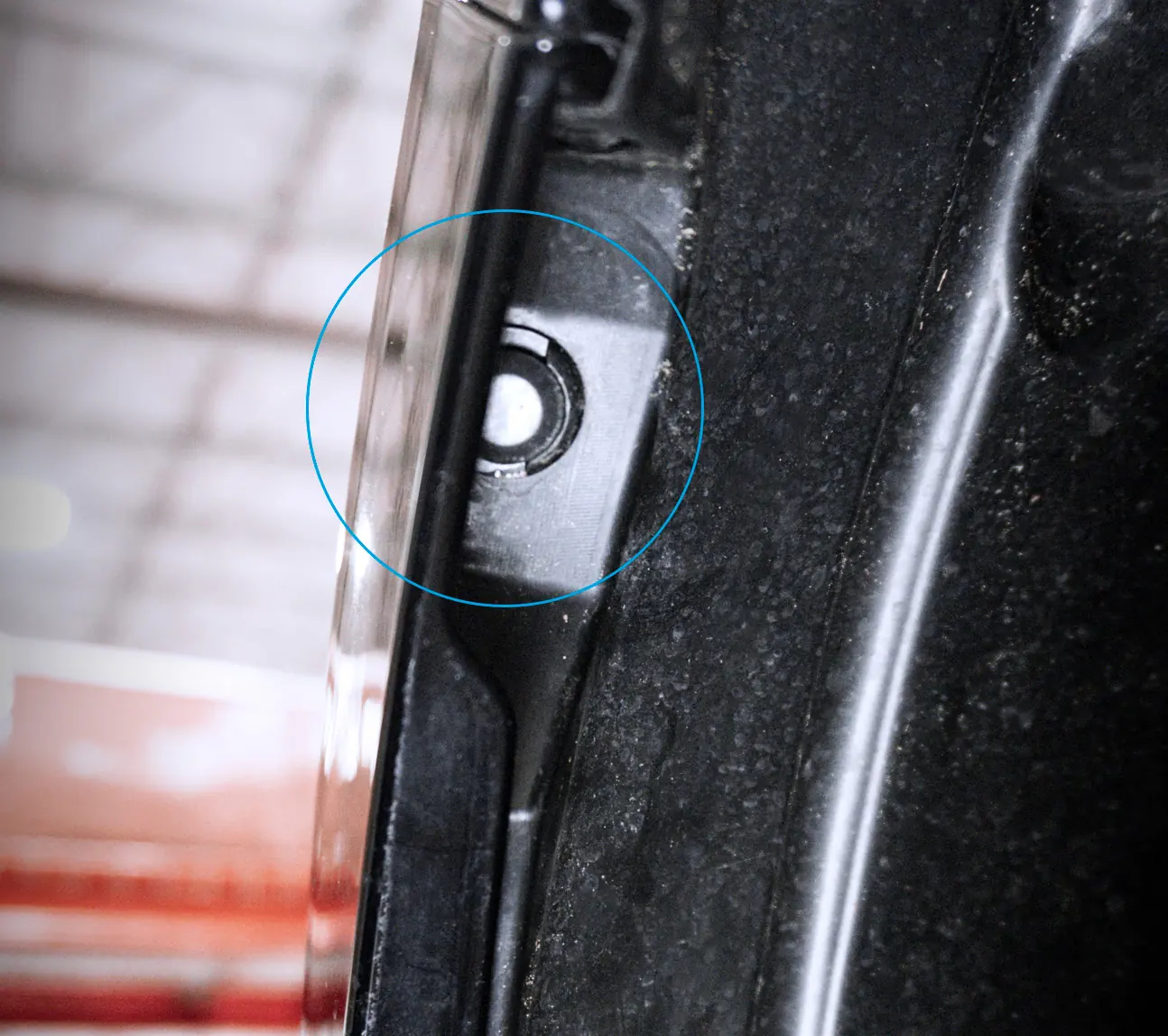

- Lösen Sie die Stoßstangenclips (oben, innen an den Scheinwerfern, Radhäuser und Unterseite) sowie die Schrauben.

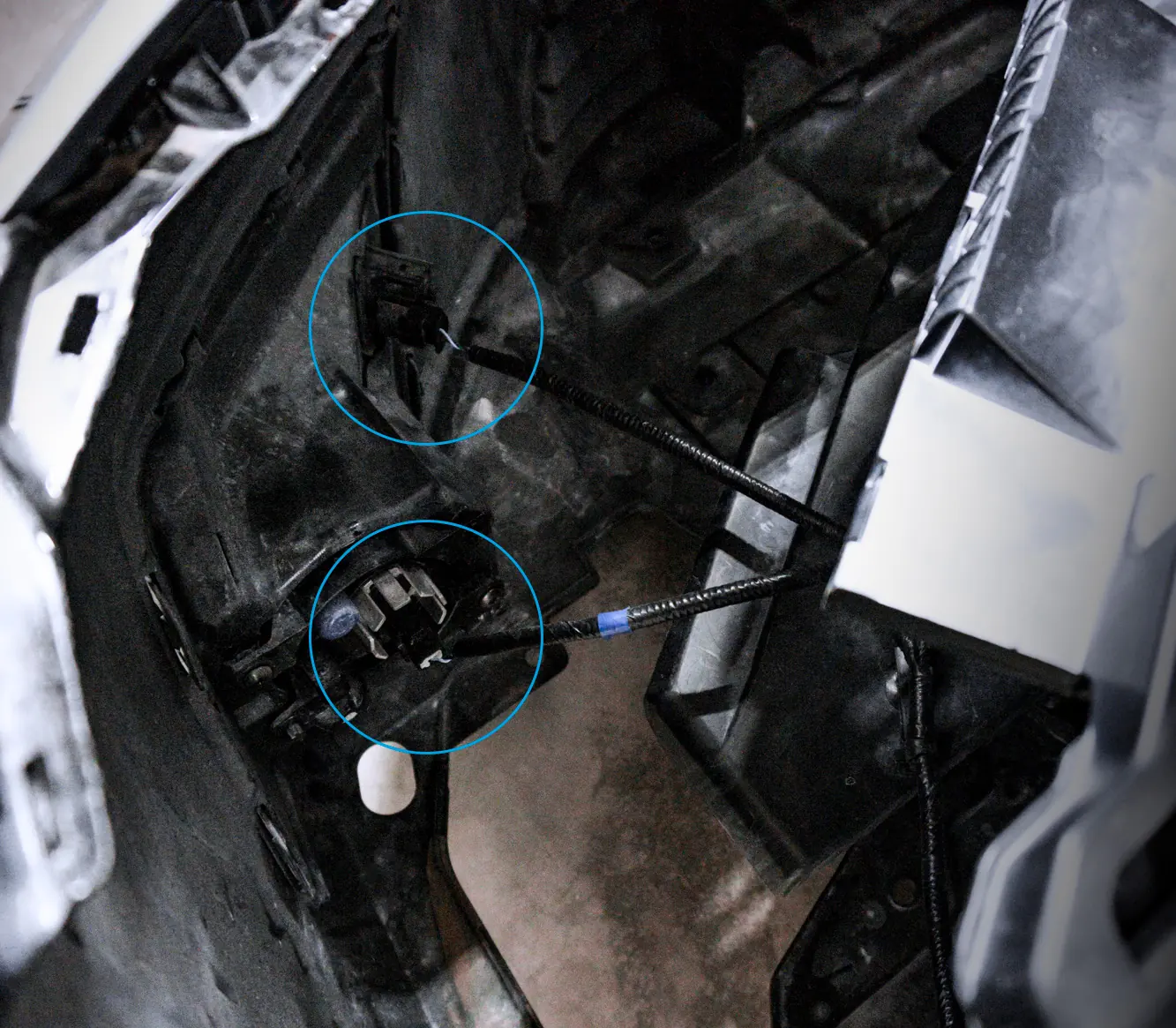

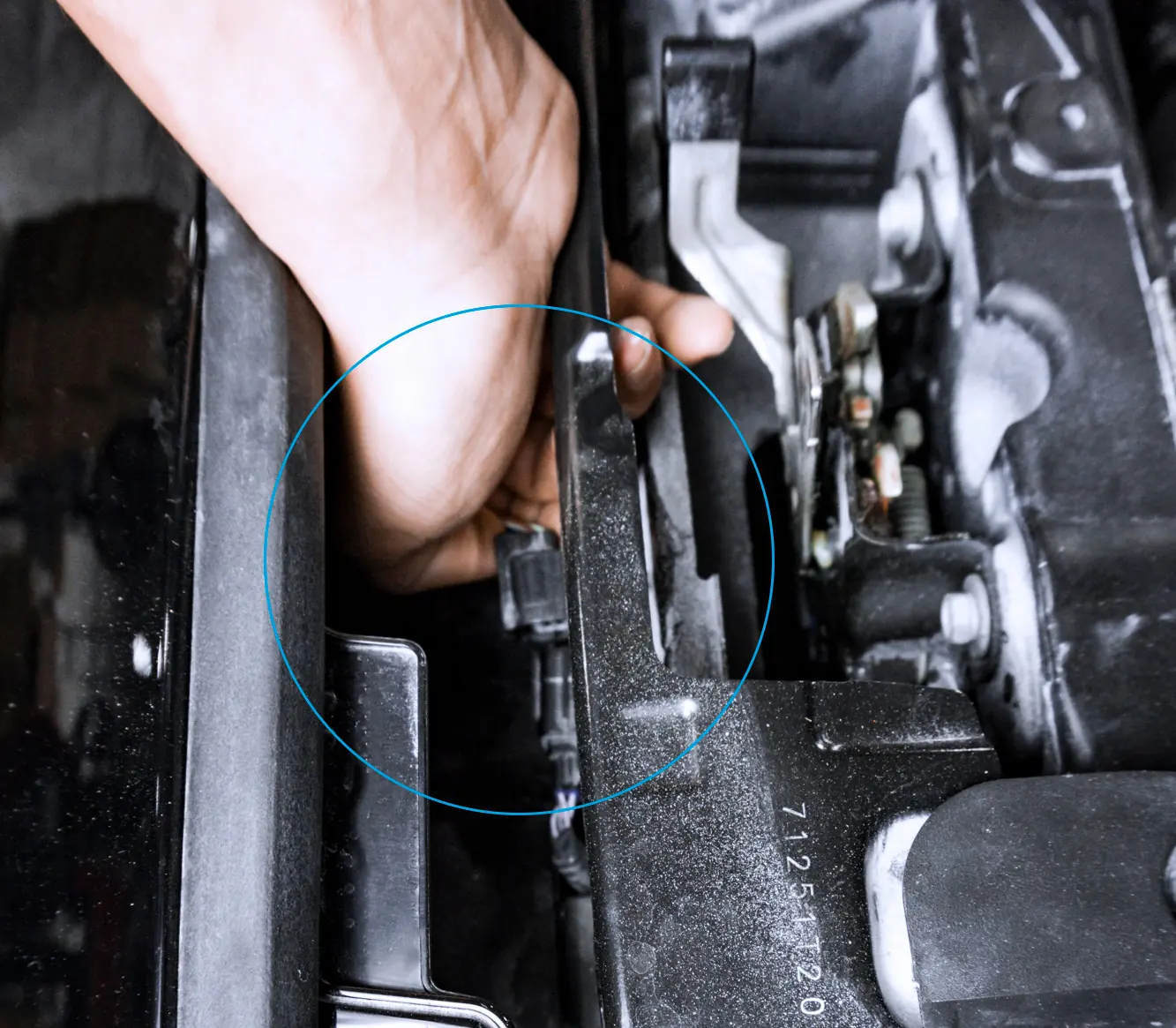

- Trennen Sie vor dem Abnehmen der Stoßstange den Kabelbaum oberhalb des Honda-Emblems sowie die Kabelbäume für Nebelscheinwerfer und Sensoren.
- Entfernen Sie den werksseitigen Ladeluftkühler, indem Sie die Halterungen und Ladeluftrohre lösen.

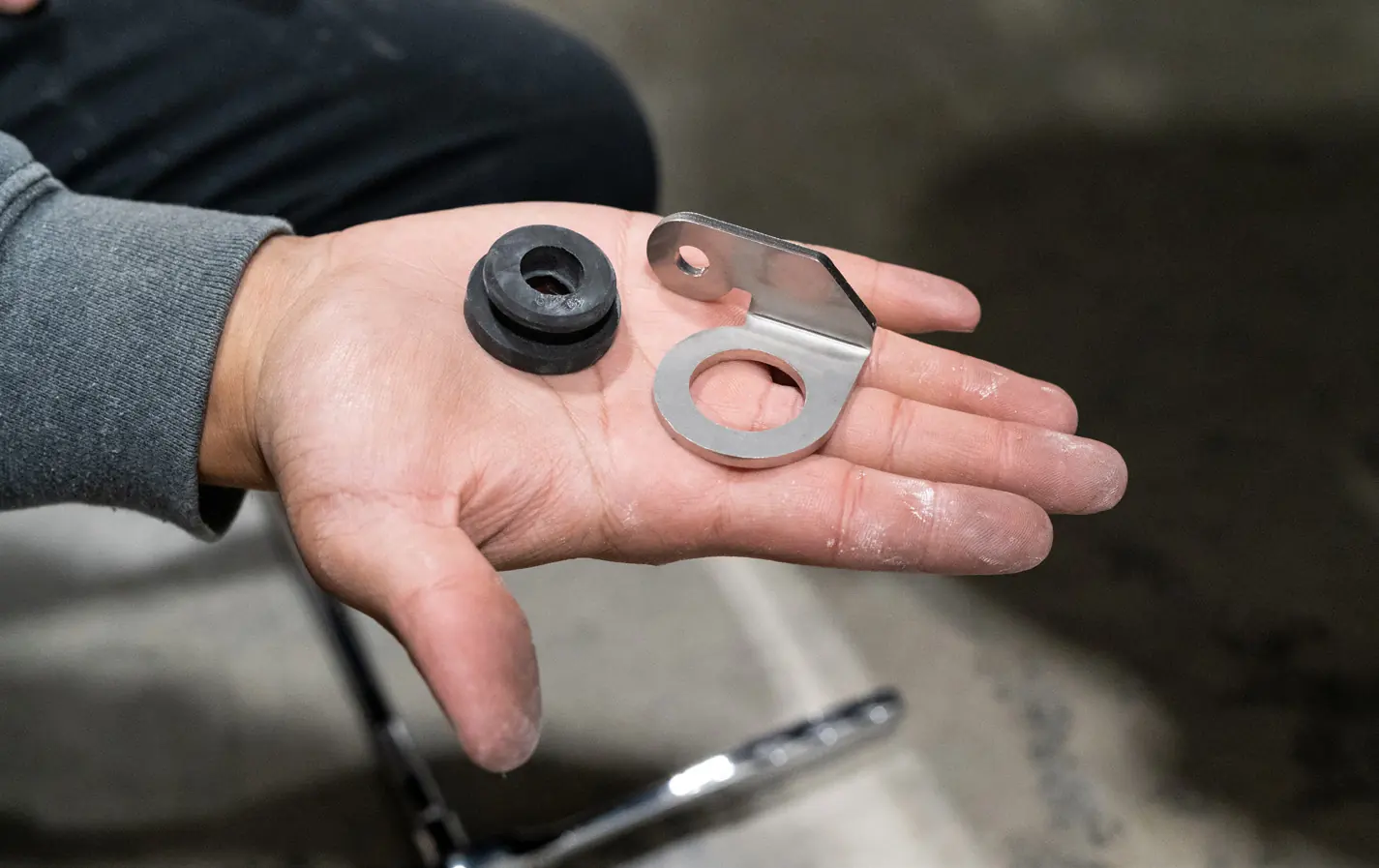

- Übernehmen Sie die werksseitigen Gummipuffer in die PRL-Halterungen.

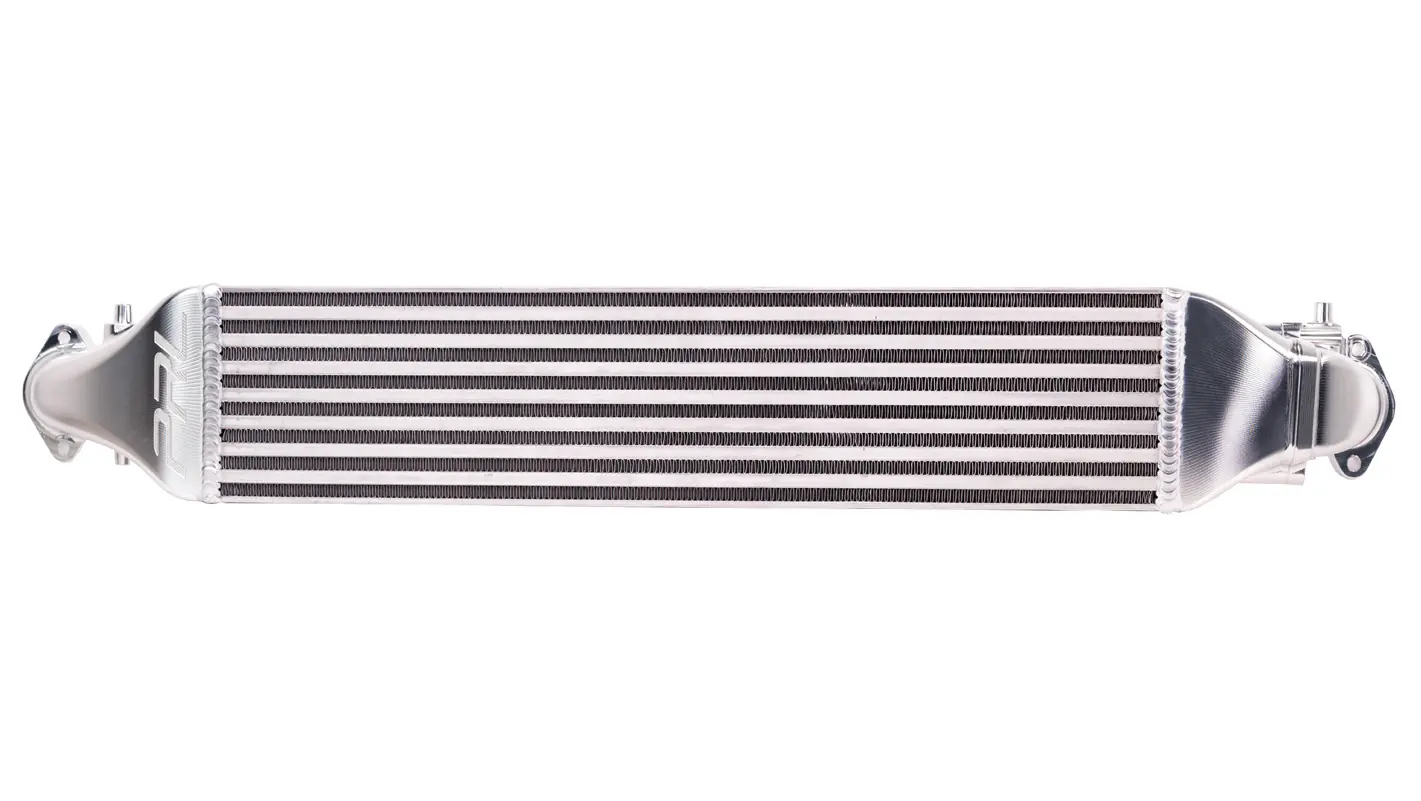

- Installieren Sie den PRL-Ladeluftkühler, setzen Sie die O-Ringe ein und befestigen Sie die Endtanks mit den 10mm-Schrauben (Drehmoment: 18 ft/lbs).

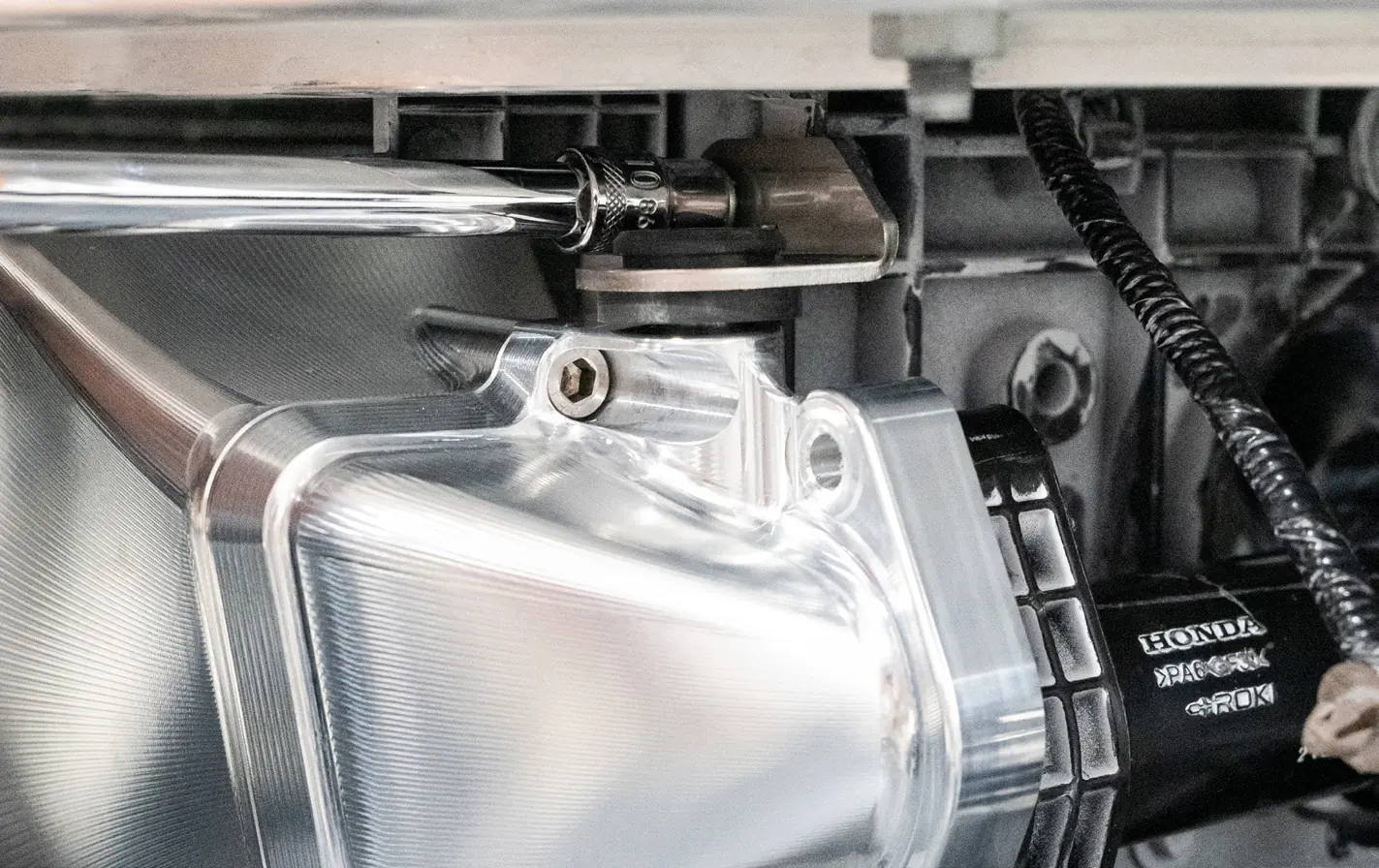

- Montieren Sie den Ladeluftkühler am Fahrzeug, schließen Sie die Ladeluftrohre an und ziehen Sie die Schrauben mit 18 ft/lbs fest.
- Setzen Sie die Stoßstange in umgekehrter Reihenfolge der Demontage wieder zusammen.
Wartung und Test
Führen Sie nach der Installation eine Probefahrt durch, um sicherzustellen, dass alles ordnungsgemäß funktioniert. Überprüfen Sie bei routinemäßigen Wartungsarbeiten (z. B. Ölwechsel) regelmäßig alle Verbindungen auf festen Sitz und inspizieren Sie die Kühlrippen auf Beschädigungen durch Fremdkörper.
Praktische Hilfe
Typische Probleme
Fehlende Komponenten im Lieferumfang
Überprüfen Sie die Teileliste und kontaktieren Sie den PRL-Kundensupport unter [email protected] vor Beginn der Installation.
Beschädigte Stoßstangenclips
Falls Clips beim Ausbau abbrechen, besorgen Sie Ersatz bei Ihrem örtlichen Honda-Händler.
Radiospeicher gelöscht
Das Abklemmen der Batterie löscht elektronische Speicher. Sichern Sie Einstellungen vorab und halten Sie ggf. den Anti-Diebstahl-Code für das Radio bereit.
Vor der Verwendung
- Zündung ausschalten und Minuspol der Batterie abklemmen.
- Fahrzeug mindestens 5 Minuten ruhen lassen, um Restspannung abzubauen.
- Stoßstange auf einer sauberen, ebenen Fläche ablegen.
- Sicherstellen, dass der Ladeluftkühler korrekt ausgerichtet ist (PRL-Logo auf der Beifahrerseite).
- Falls das PRL-Logo mit der Schablone aufgetragen werden soll, dies vor der Installation tun.
Technische Daten in der Praxis
- Drehmomentvorgabe
- Alle Schrauben an den Endtanks und Ladeluftrohren müssen mit 18 ft/lbs angezogen werden.
- Leistungsrating
- Das System ist für Fahrzeuge mit einer Leistungssteigerung von bis zu 600 PS ausgelegt.
Abbildungen und Diagramme

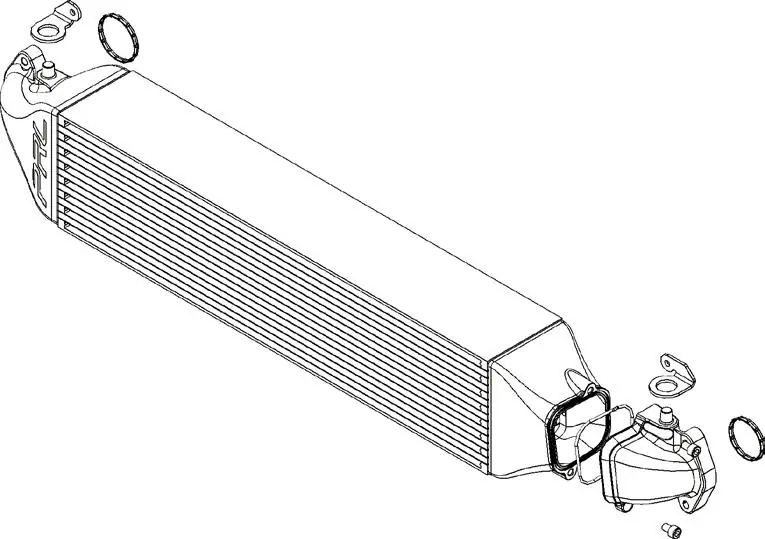

- Die Explosionszeichnung zeigt die Anordnung der O-Ringe (1, 3, 5) und Halterungen (6, 7) am Ladeluftkühler.
- Die Bilder zur Stoßstangendemontage markieren die Positionen der Clips und Schrauben, die entfernt werden müssen.
Modellkompatibilität
- Passend für Honda Civic 1.5L Turbo (2022-2023).
- Keine ECU-Neukalibrierung erforderlich.
- Nur für den Rennsport bestimmt (Race Only Product).
