Bedienungsanleitung für Princess Auto 12 x 20 ft 2-Section Shelter
Erfahren Sie, wie Sie den Princess Auto 12 x 20 ft 2-Section Shelter aufbauen und warten. Diese Anleitung enthält technische Spezifikationen, eine vollständige Teileliste und eine Explosionszeichnung für den einfachen, werkzeuglosen Aufbau.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Princess Auto 12 x 20 ft 2-Section Shelter ist ein mobiler Unterstand aus verzinktem Stahl und Polyethylen-Plane. Der Aufbau erfordert kein Werkzeug. S. 2
Wichtigste Schritte
- Überprüfen Sie vor dem Aufbau alle Teile anhand der Teileliste auf Seite 4. S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Abmessungen | 12 x 20 x 9 ft | Außenmaße | S. 2 |
| Material | Verzinkter Stahl / Polyethylen | Konstruktionsmaterial | S. 2 |
Wo es im PDF steht
- Spezifikationen S. 2
- Teileübersicht S. 3
- Teileliste S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Princess Auto 12 x 20 ft 2-Section Shelter ist ein mobiler Unterstand, der sich ideal als Picknickzelt, Terrassenüberdachung oder Unterstand für Autos, Boote und Wohnmobile eignet. Der Aufbau erfordert kein spezielles Werkzeug. Die Konstruktion besteht aus verzinktem Stahl, der gegen Rost und Korrosion beständig ist, sowie einer Polyethylen-Plane mit UV-Schutz.
Technische Daten
- Abmessungen (L x B x H): 12 x 20 x 9 ft
- Innenmaße (L x B x H): 10 x 20 x 9 ft (am höchsten Punkt)
- Abdeckungsfläche: 200 sq. ft
- Volumenkapazität: 2.000 cu. ft
- Material: Verzinktes Stahlrohr, Polyethylen-Plane
- Farbe: Grau mit UV-Beschichtung
Teileliste
Stellen Sie vor dem Aufbau sicher, dass alle Teile vorhanden sind:
- 1A: Rohr 78 Zoll (6 Stk.)
- 1B: Rohr 44 Zoll (6 Stk.)
- 2: Rohr 78 Zoll (6 Stk.)
- 3: Rohr 68 Zoll (6 Stk.)
- 4: Plane 12 x 20 ft (1 Stk.)
- 5: Kugel-Spanngummi 8-1/2 Zoll (40 Stk.)
- 6: 4-Wege-Verbindungsstück (3 Stk.)
- 7: 3-Wege-Verbindungsstück (6 Stk.)
- 8: Fußplatte (6 Stk.)
Aufbau und Montage
Der Aufbau erfolgt durch das Zusammenstecken der Stahlrohre gemäß der Explosionszeichnung. Verwenden Sie die 3-Wege- und 4-Wege-Verbindungsstücke, um das Grundgerüst zu bilden. Die Fußplatten (8) werden an den unteren Enden der Stützrohre angebracht. Die Plane wird anschließend mit den mitgelieferten Kugel-Spanngummis (5) am Rahmen befestigt.
Praktische Hilfe
Typische Probleme
Plane sitzt locker
Überprüfen Sie, ob alle Kugel-Spanngummis korrekt angebracht und festgezogen sind.
Instabile Konstruktion
Stellen Sie sicher, dass alle Rohre vollständig in die Verbindungsstücke eingesteckt sind und die Fußplatten auf einem ebenen Untergrund stehen.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang anhand der Teileliste.
- Wählen Sie einen ebenen Untergrund für den Aufbau.
- Stellen Sie sicher, dass keine scharfen Gegenstände die Plane beschädigen könnten.
- Prüfen Sie, ob alle Verbindungsstücke fest sitzen.
Technische Daten in der Praxis
- 12 x 20 x 9 ft
- Die Außenabmessungen des Unterstands in Fuß.
- Verzinkter Stahl
- Material der Rohre, das Korrosionsschutz bietet.
- UV-Beschichtung
- Schutz der Plane vor Sonneneinstrahlung und vorzeitigem Verschleiß.
Abbildungen und Diagramme

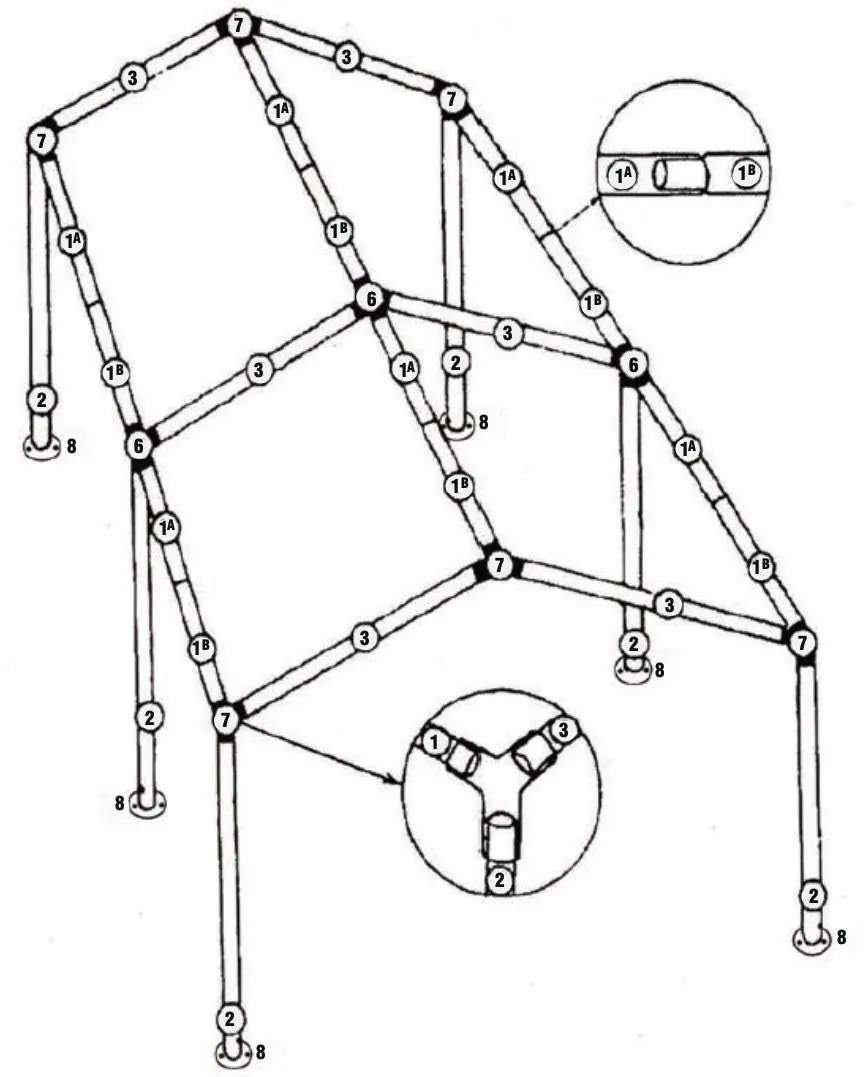

- Die Explosionszeichnung zeigt die Anordnung der Rohre (1A, 1B, 2, 3) und der Verbindungsstücke (6, 7).
- Die Kreise im Diagramm zeigen Detailansichten der Rohrverbindungen.
Modellkompatibilität
- Kein Werkzeug für den Aufbau erforderlich.
