Montageanleitung für Carport 13ft x 20ft

Wichtige Informationen aus der Anleitung

Diese Montageanleitung führt Sie durch den Aufbau Ihres 13ft x 20ft Carports. Bevor Sie beginnen, stellen Sie sicher, dass alle Teile vorhanden sind. Der Aufbau sollte nicht bei stürmischem Wetter erfolgen. Tragen Sie während der Montage immer Arbeitshandschuhe, langärmelige Kleidung und eine Schutzbrille. Halten Sie Kinder und Haustiere vom Montagebereich fern.

Sicherheitshinweise

• Montieren Sie den Carport nicht bei stürmischem Wetter, um Schäden zu vermeiden.
• Stellen Sie sicher, dass der Untergrund stabil ist, wenn Sie eine Leiter verwenden.
• Entfernen Sie nach jedem Schneefall den Schnee vom Dach.
• Betreten Sie das Dach nicht, auch wenn es möglich erscheint.

Montagevorbereitung

Stellen Sie sicher, dass Sie alle benötigten Werkzeuge bereithalten, darunter Arbeitshandschuhe, Schutzbrille, Schraubendreher, Bohrmaschine, Maßband und einen Gummihammer.

Schritt-für-Schritt-Montage

Rahmenkonstruktion

1. Verbinden Sie die Rohre mithilfe der integrierten Druckknöpfe (Button Clips). Drücken Sie den Clip ein und schieben Sie die Rohre ineinander. Vermeiden Sie Gewalt, um die Clips nicht zu beschädigen.
2. Bauen Sie den Rahmen gemäß den Schritten 1 bis 3 auf, indem Sie die entsprechenden Rohre (X, B, D1, E1) verbinden.
3. Befestigen Sie die Fußplatten (F) an den Stangen C1 und C2. Achten Sie darauf, das Ende ohne Druckknopf zu verwenden.
4. Legen Sie den Rahmen vorübergehend ab, um die Stangen C1+F und C2+F zu montieren. Achten Sie darauf, dass die C2-Stangen an der Vorder- und Rückseite mit den drei Löchern nach außen platziert werden.

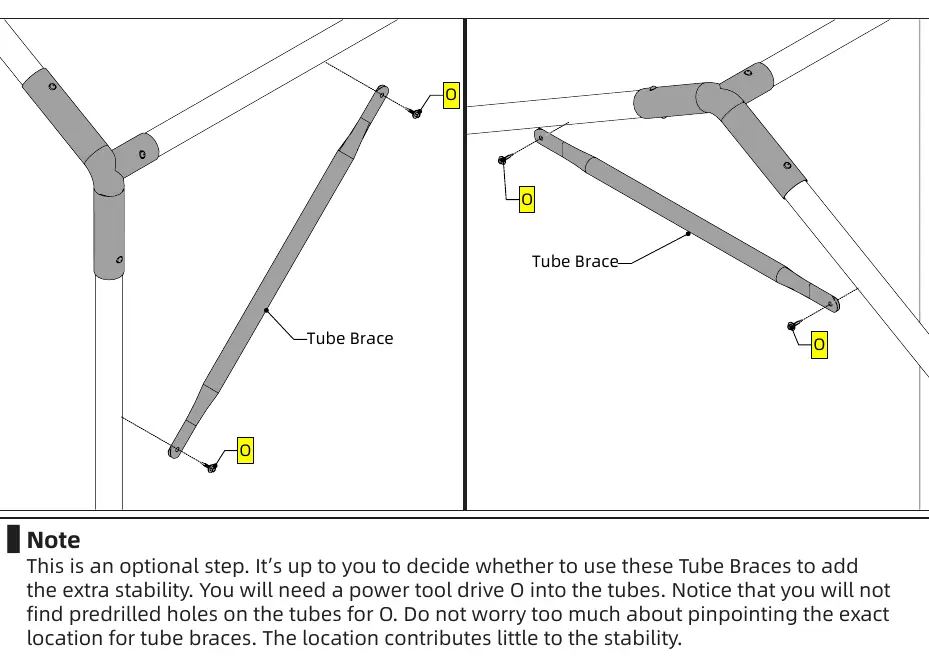

Optionale Verstrebungen

Sie können die mitgelieferten Rohrverstrebungen (Tube Braces) anbringen, um zusätzliche Stabilität zu gewährleisten. Hierfür ist ein Elektrowerkzeug erforderlich, um die Schrauben (O) in die Rohre zu treiben, da keine vorgebohrten Löcher vorhanden sind.

Abdeckung und Befestigung

1. Ziehen Sie die Dachabdeckung über den Rahmen. Wenn die Abdeckung zu straff oder zu locker sitzt, ziehen Sie nicht an den vier Beinen, sondern am oberen Teil der Abdeckung, um Risse zu vermeiden.
2. Haken Sie die Füße der Dachabdeckung in die Löcher am unteren Ende der C2-Stangen ein.
3. Verwenden Sie die Gummiseile (Teil I), um die Abdeckungen an den Rohren zu befestigen. Verwenden Sie ein Gummiseil für zwei Ösen, wo sich die Abdeckungen überlappen.

Bodenverankerung

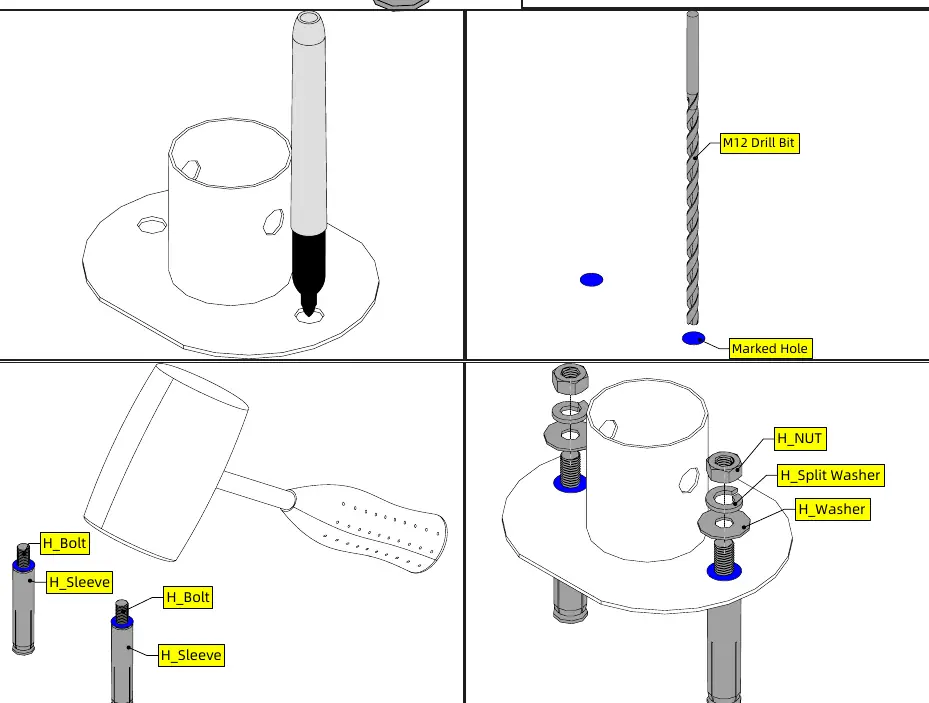

Für eine dauerhafte Befestigung auf Beton können die mitgelieferten Betonanker (H) verwendet werden. Bohren Sie mit einem 12mm (1/2 Zoll) Bohrer ein 5,1 cm (2 Zoll) tiefes Loch in den Beton. Entfernen Sie den Carport, bevor Sie die Anker einschlagen.
