Raumanforderungen und technische Spezifikationen für Philips MPT Ingenia Ambition 1.5T S/X

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die technischen Anforderungen und Planungsvorgaben für die Installation des MRT-Systems Philips MPT Ingenia Ambition 1.5T S/X. Es dient als Leitfaden für die Vorbereitung der Räumlichkeiten, einschließlich der Anforderungen an die Statik, die Stromversorgung, die Klimatisierung und die Sicherheit im Zusammenhang mit dem Magnetfeld.

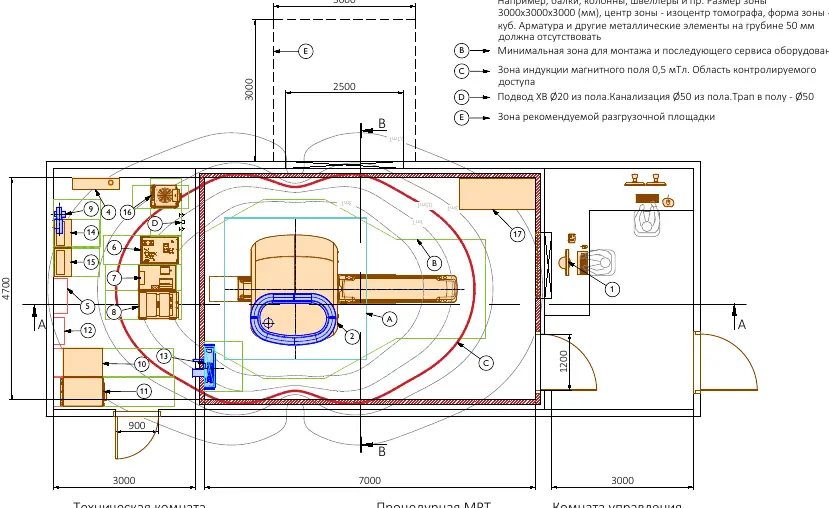

Raumanforderungen

Für den Betrieb des Systems sind spezifische Raumgrößen und bauliche Voraussetzungen erforderlich:

• Untersuchungsraum: 7000 x 4800 mm
• Kontrollraum: 3000 x 4800 mm
• Technikraum: 3000 x 5100 mm
• Deckenhöhe: Empfohlen sind 3000 mm vom Boden bis zur Decke.

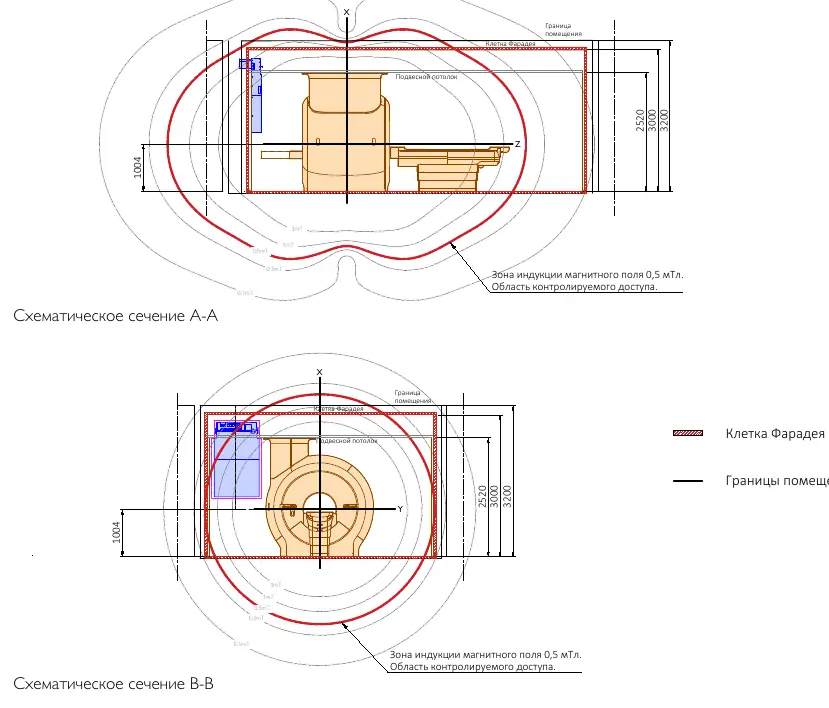

Sicherheit und Magnetfeld

Das System erzeugt ein starkes Magnetfeld. Es gelten strenge Sicherheitsabstände:

• Personen mit Herzschrittmachern dürfen den Bereich mit einer Feldstärke von 0,5 mT und höher nicht betreten.
• Ferromagnetische Objekte müssen in einem definierten Sicherheitsabstand zum Isozentrum gehalten werden.
• Die 0,5-mT-Linie markiert den kontrollierten Zugangsbereich.

Technische Spezifikationen und Installation

Die Installation erfordert eine sorgfältige Planung der Infrastruktur:

• Stromversorgung: Erfordert eine separate Stromleitung vom Transformator (TN-C-S System).
• Bodenbelastung: Die Tragfähigkeit des Bodens muss geprüft werden; es gibt Einschränkungen für Metall im Boden.
• Klimatisierung: Die Wärmeabfuhr erfolgt über ein mitgeliefertes Klimasystem.
• USV: Die Gesamtleistung wird durch das USV-System bestimmt, wobei Spitzenströme zu berücksichtigen sind.

Lagerung und Transport

Das Gerät wird in Großkisten geliefert (ca. 50 Stück, Gesamtgewicht ca. 22 Tonnen). Die Lagerung muss in einer Umgebung erfolgen, die vor extremen Temperaturen und Witterungseinflüssen geschützt ist.
