DICOM-Konformitätserklärung für Senographe Pristina 10.x
Diese DICOM-Konformitätserklärung dokumentiert die Interoperabilitätsfunktionen des digitalen Mammographiesystems Senographe Pristina 10.x. Sie enthält detaillierte Informationen zu DICOM-Diensten, Netzwerkkonfiguration...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine DICOM-Konformitätserklärung für das digitale Mammographiesystem Senographe Pristina 10.x. Es richtet sich an Systemintegratoren und IT-Personal, die für die Integration des Systems in eine klinische Umgebung verantwortlich sind. Das Dokument beschreibt, wie das System DICOM-Dienste nutzt, um mit anderen medizinischen Geräten wie RIS (Radiology Information System), PACS (Picture Archiving and Communication System) und Druckern zu kommunizieren.
Übersicht der DICOM-Dienste
Das System unterstützt verschiedene DICOM-Dienste, darunter:
- Modality Worklist (MWL): Abfrage von Arbeitslisten vom RIS.
- Storage Service: Senden und Empfangen von DICOM-Bildern.
- Storage Commitment: Bestätigung der Archivierung von Bildern.
- Query/Retrieve: Abfrage und Abruf von Studien, Serien oder Bildern von entfernten DICOM-Datenbanken.
- Print Management: Drucken von Bildern auf DICOM-kompatiblen Druckern.
- Media Services: Erstellen und Lesen von DICOM-Dateisätzen auf Wechselmedien (CD, DVD, USB).
Netzwerkkonfiguration und Kommunikation
Die Konfiguration der DICOM-Dienste erfolgt über die Service-Oberfläche des Systems. Das Dokument enthält detaillierte Tabellen zu den unterstützten Transfer-Syntaxen, Konfigurationsparametern (wie AE-Titel, IP-Adressen, Timeouts) und dem Verhalten bei Kommunikationsfehlern. Das System implementiert eine einzige Netzwerk-AE (Application Entity).
Sicherheitsmerkmale
Das System unterstützt verschiedene Sicherheitsfunktionen, darunter TLS-verschlüsselte Verbindungen für den Audit-Trail-Versand und andere Sicherheitsprofile. Es werden externe Netzwerkprotokolle wie NTP für die Zeitsynchronisation und LDAP für die Konfigurationsverwaltung unterstützt.
Datenobjektdefinitionen (IODs)
Das Dokument enthält detaillierte Tabellen zu den unterstützten Information Object Definitions (IODs), einschließlich Breast Tomosynthesis Image, CT Image, Digital Mammography X-Ray Image und Grayscale Softcopy Presentation State. Diese Tabellen spezifizieren die verwendeten Module und Attribute für jedes IOD.
Praktische Hilfe
Typische Probleme
Verbindung zum RIS/PACS schlägt fehl
Überprüfen Sie die Netzwerkkonfiguration und die AE-Titel-Einstellungen in der Service-Oberfläche.
Speicher-Commitment fehlgeschlagen
Stellen Sie sicher, dass der Speicher-Commitment-Provider korrekt konfiguriert ist und das Zielsystem erreichbar ist.
Druckauftrag schlägt fehl
Überprüfen Sie den Druckerstatus und die Konfiguration des Film-Composers.
Vor der Verwendung
- Stellen Sie sicher, dass das System im Netzwerk korrekt konfiguriert ist.
- Überprüfen Sie die DICOM-AE-Titel für alle verbundenen Systeme.
- Stellen Sie sicher, dass die erforderlichen DICOM-Dienste (Storage, Worklist, Query/Retrieve) auf dem Zielsystem aktiviert sind.
- Konfigurieren Sie die Speicher-Commitment-Einstellungen, falls eine Archivierung erforderlich ist.
Technische Daten in der Praxis
- SCU (Service Class User)
- Rolle des Systems als Client, der Dienste anfordert.
- SCP (Service Class Provider)
- Rolle des Systems als Server, der Dienste bereitstellt.
Abbildungen und Diagramme

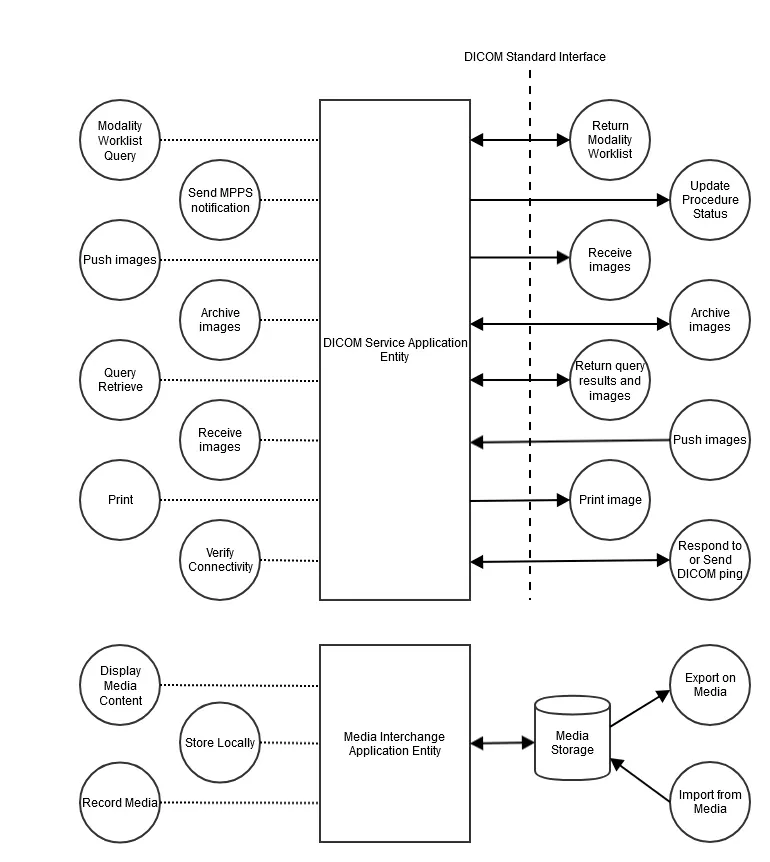

- Abbildung 4-1 zeigt den Datenfluss zwischen dem Senographe Pristina und externen Systemen wie RIS und PACS.

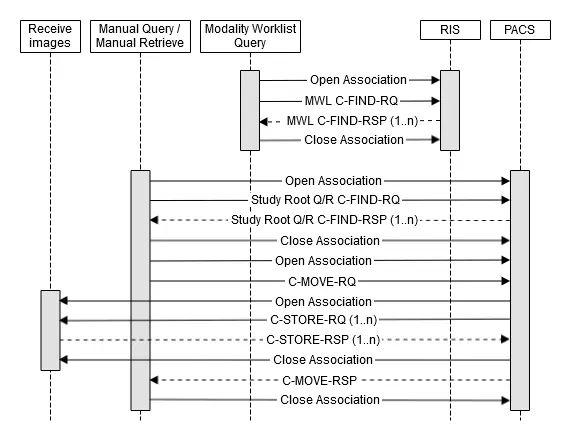

- Abbildung 7-1 illustriert die Sequenz der DICOM-Aktivitäten vor Beginn einer Untersuchung.

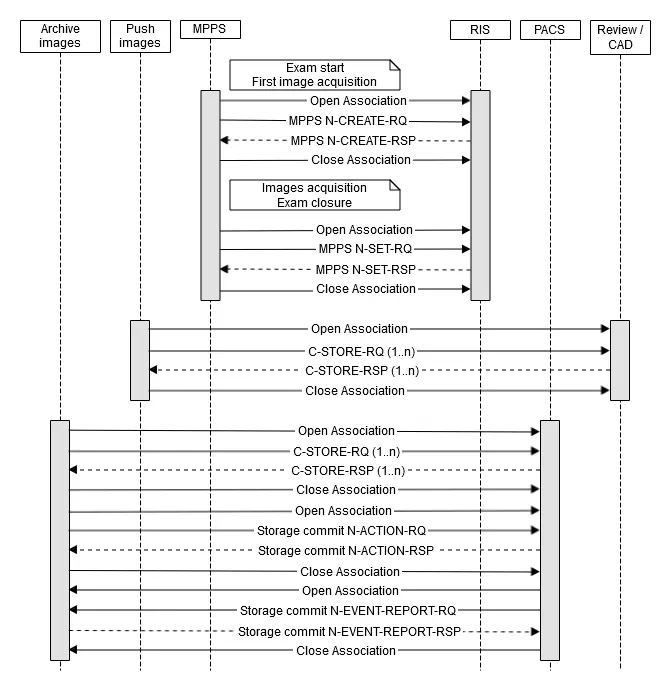

- Abbildung 7-2 beschreibt die Sequenz der DICOM-Aktivitäten während und nach einer Untersuchung.
Modellkompatibilität
- Unterstützt DICOM 3.0.
- Kompatibel mit RIS, PACS und Review-Workstations.
