Bedienungsanleitung für Philips 10BDL3351T Interactive Display
Schnellstartanleitung für das Philips 10BDL3351T Interactive Display. Erfahren Sie alles über die Installation, VESA-Montage, Anschlüsse und wichtige Sicherheitshinweise für den Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Schnellstartanleitung bietet einen Überblick über die Inbetriebnahme des Philips 10BDL3351T Interactive Display. Das Gerät ist für den professionellen Einsatz konzipiert. Achten Sie bei der Installation besonders auf die VESA-Montagevorgaben und die Umgebungstemperatur von 0°C bis 40°C. Die Montagehöhe darf 2 Meter nicht überschreiten.
Lieferumfang
- Interactive Display
- Netzteil (DC Power Adapter)
- Schnellstartanleitung
- Netzstecker (je nach Region)
Bedienelemente und Anschlüsse
Das Gerät verfügt über seitliche Bedientasten zur Steuerung. Die Anschlüsse befinden sich an der Unterseite des Displays:
- Micro SD-Kartenslot
- USB-Anschluss
- Audio-Anschluss
- HDMI-Eingang
- USB-C Anschluss
- DC 12V Stromanschluss
- LAN-Anschluss
Installation und Montage
Das Display unterstützt die VESA-Montage (MIS-D75, 75x75mm). Gehen Sie bei der Wandmontage wie folgt vor:
- Lösen Sie die Schraube an der Rückabdeckung mit einem Schraubendreher.
- Entfernen Sie die Rückabdeckung gemäß den Pfeilmarkierungen.
- Trennen Sie die Rückabdeckung vom Gehäuse.
- Befestigen Sie die Rückabdeckung mit geeigneten Schrauben an der Wand.
- Schließen Sie die Kabel an.
- Setzen Sie das Display wieder auf die Rückabdeckung und sichern Sie es.
Verwenden Sie für die VESA-Montage M4x9mm Schrauben (ohne Berücksichtigung der Plattendicke).
Sicherheitshinweise und technische Daten
Beachten Sie folgende Sicherheitshinweise:
- Betriebstemperatur: 0°C bis 40°C.
- Stromversorgung: 12V DC, 2.0A, 24W.
- Batteriewarnung: Explosionsgefahr bei unsachgemäßem Batteriewechsel.
- FCC-Konformität: Das Gerät entspricht Teil 15 der FCC-Regeln.
- Entsorgung: Das Gerät darf nicht im Hausmüll entsorgt werden; nutzen Sie die entsprechenden Rückgabesysteme.
Herstellerinformationen
Philips
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten
Überprüfen Sie, ob das Netzteil korrekt angeschlossen ist und die Steckdose Strom führt.
Montageprobleme
Stellen Sie sicher, dass die VESA-Halterung dem Standard MIS-D75 (75x75mm) entspricht und M4x9mm Schrauben verwendet werden.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit.
- Stellen Sie sicher, dass die Montagehöhe unter 2 Metern liegt.
- Überprüfen Sie, ob die Umgebungstemperatur zwischen 0°C und 40°C liegt.
- Verwenden Sie nur das mitgelieferte Netzteil.
Technische Daten in der Praxis
- VESA MIS-D75
- Standard für Wandhalterungen mit einem Lochabstand von 75x75mm.
- Betriebstemperatur
- Das Gerät muss in einer Umgebung zwischen 0°C und 40°C betrieben werden, um Schäden zu vermeiden.
- Stromversorgung
- 12V DC, 2.0A, 24W Leistungsaufnahme.
Abbildungen und Diagramme

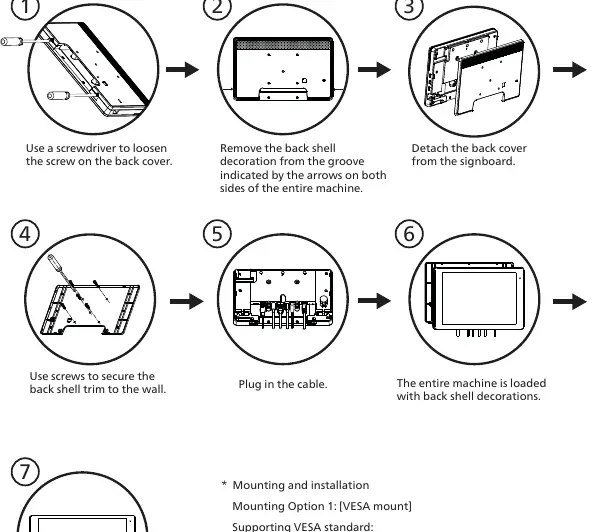

- Die Abbildungen zeigen die schrittweise Demontage der Rückabdeckung für die Wandmontage.
- Die Anschlussübersicht zeigt die Positionen von Micro SD, USB, Audio, HDMI, USB-C, DC-In und LAN.
Modellkompatibilität
- Nur mit VESA MIS-D75 Halterungen kompatibel.
- Verwenden Sie nur das mitgelieferte Netzteil ADS-26SGP-12 12024E.
