Bedienungsanleitung für Philips Hue Calla Außenleuchte
Erfahren Sie, wie Sie die Philips Hue Calla Außenleuchte installieren und anschließen. Diese Anleitung enthält Schritte zur Bodenmontage, Wandbefestigung, Sicherheitshinweise und technische Daten für das 24V-System.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Philips Hue Calla ist eine Außenleuchte, die über ein 24V-Niederspannungssystem betrieben wird. Sie kann entweder mit einem Erdspieß in den Boden gesteckt oder auf einem festen Untergrund verschraubt werden. S. 4, 6
Wichtigste Schritte
- Installation mit Erdspieß S. 4, 5
- Installation auf festem Untergrund S. 6, 7
- Anschluss an das System S. 8
Erste Inbetriebnahme
- Netzteil anschließen S. 9
Wartung und Reset
- Reinigung S. 10
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 24V | Betriebsspannung des Systems | S. 11 |
| Schutzart | IP65 | Schutz gegen Strahlwasser | S. 2 |
Wo es im PDF steht
- Montage Erdspieß S. 4, 5
- Montage fester Untergrund S. 6, 7
- Systemanforderungen S. 11
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Inbetriebnahme der Philips Hue Calla Außenleuchte. Das System basiert auf einer 24V-Niederspannungstechnologie. Bitte beachten Sie, dass für den Betrieb zwingend ein Philips Hue 24V SELV IP67 Netzteil erforderlich ist. Das System darf eine Gesamtlänge von 35 Metern nicht überschreiten.
Lieferumfang
Im Lieferumfang enthalten sind:
- Philips Hue Calla Leuchte
- Erdspieß
- Verbindungskabel und T-Verbinder
Nicht enthalten (bauseits erforderlich):
- Bohrmaschine
- Schraubendreher (Kreuz- und Schlitz)
- Bleistift
- Dübel und Schrauben (für die Montage auf festem Untergrund)
Installation

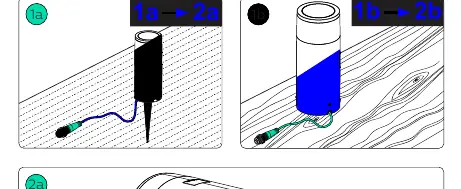

Montage mit Erdspieß
- Verbinden Sie das Kabel mit der Leuchte.
- Verwenden Sie den Erdspieß, um die Position im Boden vorzubereiten.
- Drücken Sie den Erdspieß in den Boden.
- Setzen Sie die Leuchte auf den Erdspieß.

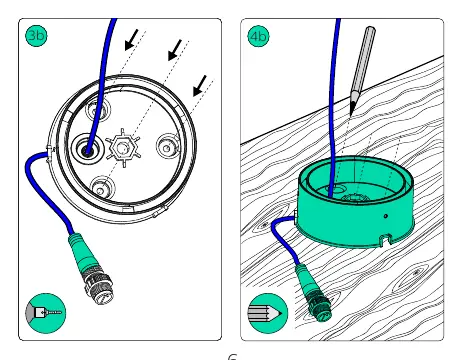

Montage auf festem Untergrund
- Lösen Sie die Schrauben an der Unterseite der Leuchte.
- Verwenden Sie die Bodenplatte als Schablone, um die Bohrlöcher mit einem Bleistift zu markieren.
- Bohren Sie die Löcher und setzen Sie Dübel ein.
- Schrauben Sie die Bodenplatte fest.
- Setzen Sie die Leuchte auf die Bodenplatte und fixieren Sie diese mit den Schrauben.

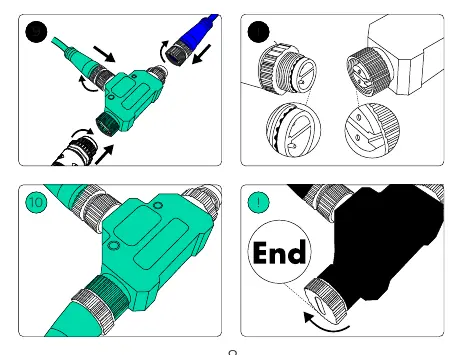

Anschluss und Inbetriebnahme
Verbinden Sie die Leuchte über das mitgelieferte Kabel mit dem T-Verbinder. Schließen Sie weitere Leuchten oder das Netzteil an die freien Anschlüsse des T-Verbinders an. Stecken Sie das Netzteil abschließend in eine geeignete Außensteckdose.
Sicherheitshinweise
- Verwenden Sie ausschließlich das Philips Hue 24V SELV IP67 Netzteil.
- Das System ist für den Außenbereich geeignet (IP65).
- Die maximale Gesamtlänge des Systems beträgt 35 Meter.
- Nicht für Kinder unter 14 Jahren geeignet.
Reinigung und Wartung
Reinigen Sie die Leuchte regelmäßig mit einem feuchten Tuch. Achten Sie darauf, dass keine Feuchtigkeit in das Innere der elektrischen Komponenten gelangt.
Herstellerinformationen
Philips
Praktische Hilfe
Typische Probleme
Leuchte leuchtet nicht
Überprüfen Sie, ob das 24V-Netzteil korrekt an die Steckdose angeschlossen ist und ob alle Kabelverbindungen fest sitzen.
Systemlänge überschritten
Die maximale Gesamtlänge des Niederspannungssystems darf 35 Meter nicht überschreiten. Prüfen Sie die Konfiguration.
Vor der Verwendung
- Stellen Sie sicher, dass ein Philips Hue 24V SELV IP67 Netzteil vorhanden ist.
- Prüfen Sie, ob alle benötigten Werkzeuge (Schraubendreher, Bohrer) bereitliegen.
- Planen Sie die Kabelführung, um die maximale Länge von 35m einzuhalten.
- Stellen Sie sicher, dass die Montagefläche für die Leuchte geeignet ist.
Abbildungen und Diagramme
- Die Anleitung zeigt zwei Montagearten: mit Erdspieß für weichen Boden und durch Verschrauben für festen Untergrund.
- Das System nutzt T-Verbinder, um mehrere Leuchten in Reihe zu schalten.
Modellkompatibilität
- Nur mit Philips Hue 24V SELV IP67 Netzteilen kompatibel.
