Bedienungsanleitung für Schichtdickenmessgerät PCE-CT 100N

Wichtige Informationen aus der Anleitung

Das PCE-CT 100N ist ein Schichtdickenmessgerät zur zerstörungsfreien Messung von Schichtdicken auf magnetischen und nicht-magnetischen Metallsubstraten. Vor der ersten Verwendung muss das Gerät kalibriert werden. Achten Sie darauf, dass die zu messende Oberfläche glatt, metallisch glänzend und frei von Öl oder Schmutz ist, um Messfehler zu vermeiden.

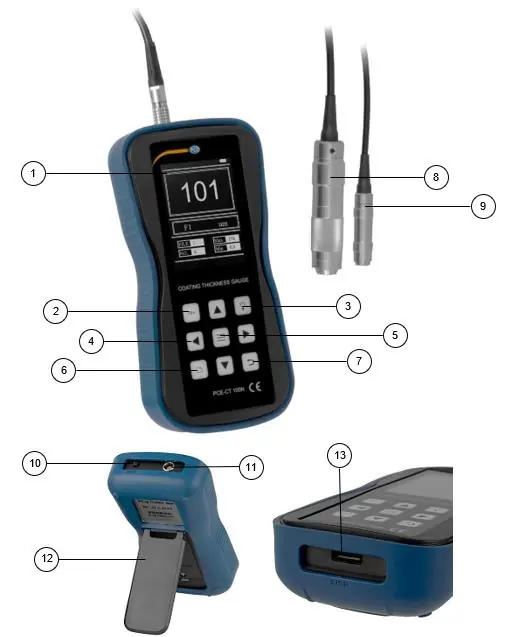

Gerätebeschreibung

Das Gerät verfügt über ein Display, Navigationstasten, einen Sondenanschluss, einen Standfuß und einen USB-Port. Die Bedienung erfolgt über ein Menüsystem, das Einstellungen für Messungen, Kalibrierung, Datenspeicherung und Systemkonfigurationen bietet.

Messprinzipien

Das Gerät nutzt zwei Messmethoden:

• Magnetisches Messverfahren: Zur Messung der Dicke nicht-leitender Beschichtungen auf magnetischen Metallen (z. B. Stahl, Eisen).
• Wirbelstromverfahren: Zur Messung der Dicke nicht-leitender Beschichtungen auf nicht-magnetischen Metallen (z. B. Kupfer, Aluminium).

Bedienung und Messung

Grundlegende Messschritte:

1. Schließen Sie die entsprechende Sonde (Fe oder NFe) an.
2. Platzieren Sie die Sonde senkrecht und stabil auf der Testoberfläche.
3. Der Messwert wird auf dem Display angezeigt.

Messmodi: Das Gerät unterstützt den Einzelmessmodus (SINGLE) und den kontinuierlichen Messmodus (CONTINUE).

Datenverarbeitung

Das Gerät bietet verschiedene Funktionen zur Datenverwaltung:

• Speicherung: Bis zu 500 Messwerte können intern gespeichert werden.
• USB-Speicher: Daten können über den USB-Port auf einen USB-Stick übertragen werden.
• WLAN-Verbindung: Daten können via WLAN an ein Android-Gerät übertragen werden. Hierfür muss die entsprechende App installiert werden.

Kalibrierung

Eine Kalibrierung ist vor der ersten Nutzung oder nach längerer Nichtbenutzung erforderlich. Es sind 6 Messungen vertikal auf das Substrat durchzuführen, wobei die erste Messung eine Nullkalibrierung ohne Substrat darstellt. Führen Sie insgesamt 5 Messungen mit den Testfolien durch und speichern Sie das Ergebnis.

Wartung und Sicherheit

• Batteriewechsel: Die Batterielebensdauer beträgt ca. 3 Jahre. Zum Wechseln das Gerät ausschalten, die Batteriefachabdeckung auf der Rückseite abschrauben und die Batterien ersetzen.
• Reinigung: Nur mit einem feuchten Tuch und pH-neutralem Reiniger reinigen. Keine Scheuermittel oder Lösungsmittel verwenden.
• Sicherheitshinweise: Nicht in explosiven Atmosphären verwenden. Das Gerät darf nur von qualifiziertem Personal geöffnet werden.
