Installationsanleitung für Parmida 18W 4FT T8 Type B LED-Röhre
Erfahren Sie, wie Sie die Parmida 18W 4FT T8 Type B LED-Röhre sicher installieren. Diese Anleitung enthält detaillierte Schaltpläne für die Nachrüstung von Leuchten mit induktiven oder elektronischen Vorschaltgeräten.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Parmida T8 Type B LED-Röhre erfordert eine direkte Netzstromversorgung unter Umgehung des vorhandenen Vorschaltgeräts. Die Installation muss durch einen qualifizierten Elektriker erfolgen. S. 3
Wichtigste Schritte
- Stromversorgung trennen S. 3
- Vorschaltgerät umgehen S. 3, 4
- Warnaufkleber anbringen S. 5
Erste Inbetriebnahme
- Nach Abschluss der Verkabelung und Montage der Röhre die Stromversorgung wieder einschalten. S. 5
Weitere 2 Antworten anzeigen Weniger anzeigen
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 18W | Leistungsaufnahme der LED-Röhre | S. 1 |
Wo es im PDF steht
- Sicherheitshinweise S. 3
- Installationsschritte S. 3, 5
- Schaltpläne S. 3, 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der Parmida 18W 4FT T8 Type B LED-Röhren. Es handelt sich um eine Nachrüstlösung (Retrofit), bei der das vorhandene Vorschaltgerät umgangen werden muss. Die Installation erfordert Kenntnisse der elektrischen Systeme von Leuchten und sollte von einem qualifizierten Elektriker durchgeführt werden.
Sicherheitshinweise
- Schalten Sie vor Beginn der Arbeiten den Strom am Sicherungskasten aus.
- Das Produkt ist nur für den Innenbereich (trockene oder feuchte Standorte) geeignet, nicht für nasse Umgebungen.
- Nicht geeignet für den Betrieb mit Notstrom- oder Dimm-Vorschaltgeräten.
- Die Leuchte kann nach dem Umbau nicht mehr mit herkömmlichen Leuchtstofflampen betrieben werden.
- Beschädigen Sie bei der Installation keine Kabel und vermeiden Sie scharfe Kanten.
Installationsschritte
- Trennen Sie die Stromzufuhr zur Leuchte am Sicherungskasten.
- Entfernen Sie die Diffusorabdeckung der Leuchte (falls vorhanden).
- Entfernen Sie die vorhandenen Leuchtstoffröhren durch eine Vierteldrehung.
- Entfernen Sie die Abdeckung des Vorschaltgeräts.
- Trennen Sie die Kabel zwischen Vorschaltgerät und Fassung gemäß den entsprechenden Schaltplänen für Ihre Leuchtenkonfiguration (induktiv oder elektronisch).
- Verbinden Sie die Netzleitungen (L und N) direkt mit den Fassungen gemäß den Schaltplänen.
- Setzen Sie die LED-Röhre ein, indem Sie die Stifte in die Fassung schieben und um eine Vierteldrehung drehen, bis sie einrastet.
- Bringen Sie die Diffusorabdeckung wieder an.
- Bringen Sie den mitgelieferten Warnaufkleber an einer sichtbaren Stelle an der Leuchte an, um auf den Umbau hinzuweisen.
- Schalten Sie den Strom wieder ein und testen Sie die Beleuchtung.
Verkabelungsoptionen
Die LED-Röhren unterstützen sowohl Single-Ended- als auch Double-Ended-Verbindungen:
- Single-Ended: Die Stromversorgung erfolgt an einem Ende der Röhre. Verwenden Sie hierfür nur nicht gebrückte Fassungen (non-shunted sockets).
- Double-Ended: Die Stromversorgung erfolgt an beiden Enden der Röhre. Dies kann mit gebrückten oder nicht gebrückten Fassungen verwendet werden.
Praktische Hilfe
Typische Probleme
Leuchte leuchtet nach der Installation nicht
Überprüfen Sie, ob die Verkabelung (Single- oder Double-Ended) korrekt gemäß dem Schaltplan für Ihr Vorschaltgerät ausgeführt wurde und ob die Stromversorgung eingeschaltet ist.
Unsicherheit über Fassungstyp
Für Single-Ended-Verbindungen dürfen ausschließlich nicht gebrückte Fassungen (non-shunted) verwendet werden.
Vor der Verwendung
- Stellen Sie sicher, dass Sie qualifiziert sind oder einen Elektriker beauftragen.
- Identifizieren Sie, ob Ihre Leuchte ein induktives oder elektronisches Vorschaltgerät verwendet.
- Prüfen Sie, ob die Leuchte für den Umbau geeignet ist.
- Schalten Sie den Strom am Sicherungskasten aus.
- Stellen Sie sicher, dass Sie den Warnaufkleber für den Umbau zur Hand haben.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Single-Ended
- Stromversorgung an einem Ende der Röhre.
- Double-Ended
- Stromversorgung an beiden Enden der Röhre.
Abbildungen und Diagramme

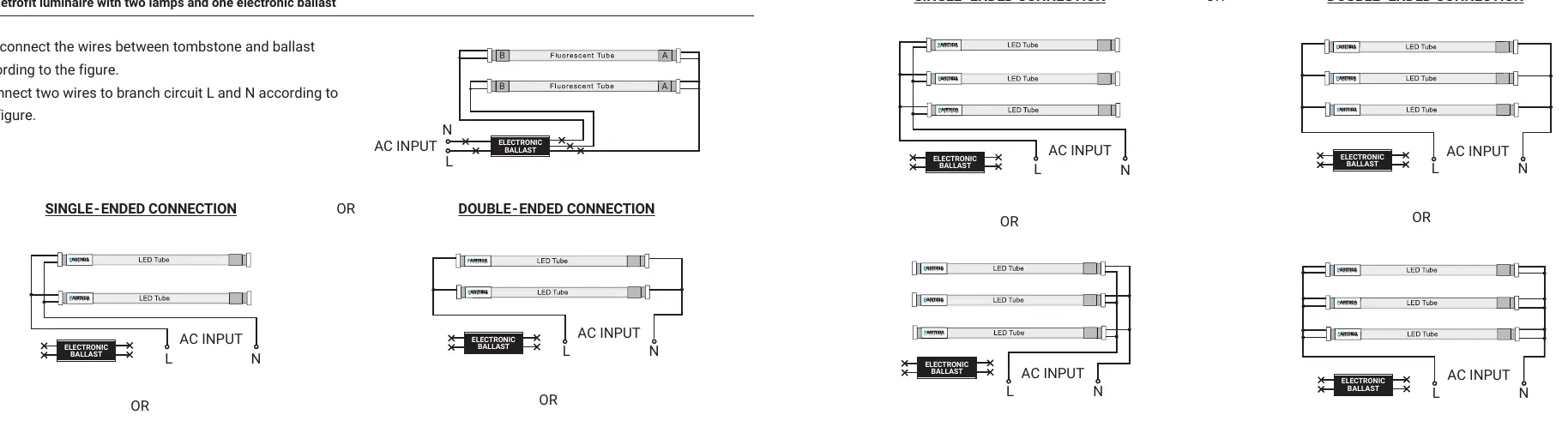

- Die Schaltpläne zeigen, wie das Vorschaltgerät physisch von der Schaltung getrennt und die Netzspannung (L und N) direkt an die Fassungen angeschlossen wird.
- Es gibt spezifische Diagramme für Leuchten mit 1, 2, 3 oder 4 Lampen.
Modellkompatibilität
- Nicht für Notstrom-Vorschaltgeräte geeignet.
- Nicht für Dimm-Vorschaltgeräte geeignet.
- Nur für den Innenbereich geeignet.
